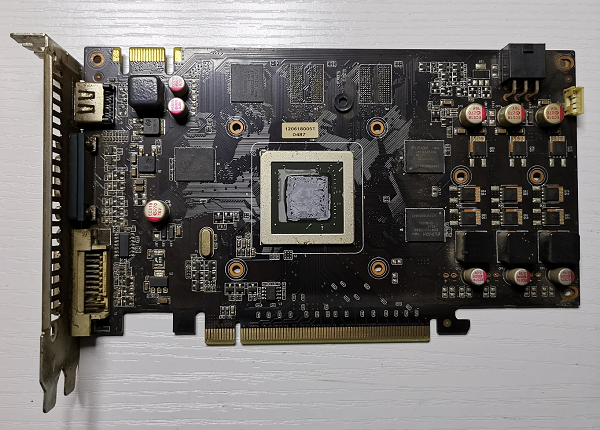

【显卡型号】铭瑄GTS450-1G-D5变形金刚显卡

【故障现象】开机屏幕不显示

【维修过程】

　　收到铭瑄GTS450-1G-D5变形金刚故障显卡，显卡问题还真是多。

　　先打阻值，GTS450以下几组供电：

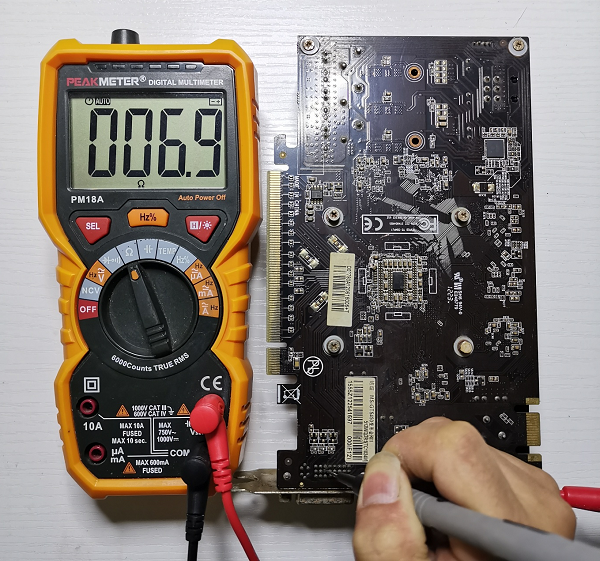

1.VDDC5V-6.9欧靠第一组就有问题，看样子有明显短路的。



2.GPU_VDDC-2.0欧 正常
3.FBV_DDQ-123欧 正常
4.PEX_VDD-358欧 正常
4组供电除了第一组电压有短路，其它阻值均正常。

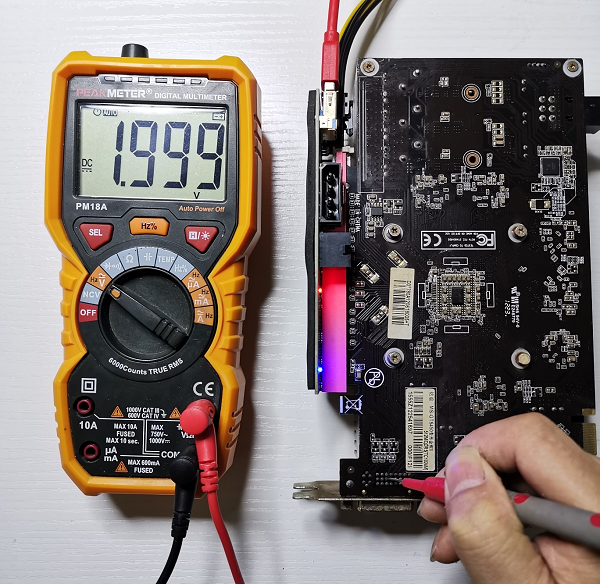

上电测试电压，这个卡的上电时序刚刚测量阻值1-2-3-4，这几组电压也是按时序测的，先测试第一组VDDC_5V-1.9V,因为有短路，所以测试电压是偏低的，然后测了2-3-4也肯定是没有电压的，所以先修第一组才能出后面的几组供电。

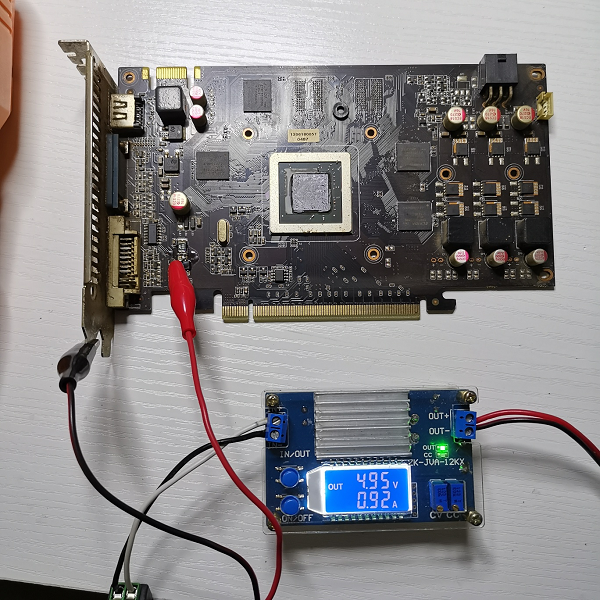

　　直流电源把电压调低一点，调到是5V，（建议调1V保险一点），如果是其它几组供电不能调太高，不然会烧坏其电路的，不能把问题扩大化的，这里电流有900MA明显有漏电。

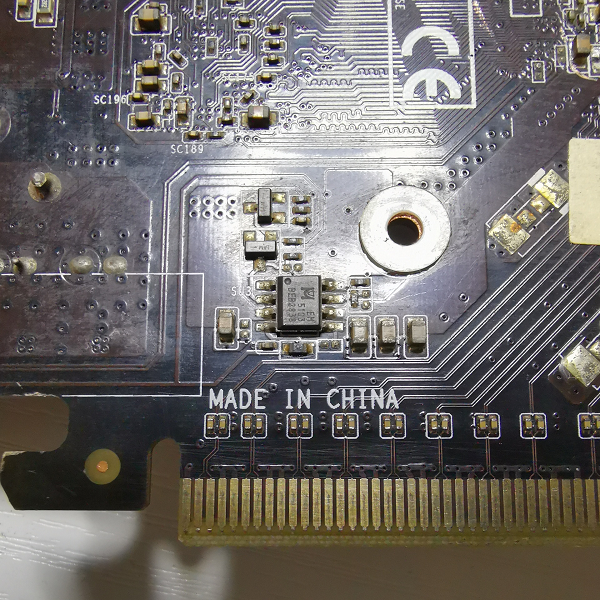

　　上电的同时摸该组负载所有的芯片看看有没有发烫的情况，与该组供电相连接的芯片有GPU核心供电芯片NCP-5395T，还有PEX供电芯片M5103。主要的芯片就发现这两组，当然还有一个VGA接口视频贞同步和行同步运放芯片，这个一般不容易坏的。当摸到PEX供电芯片M5103的时候明显发烫，而且供电电阻明显发黑了。

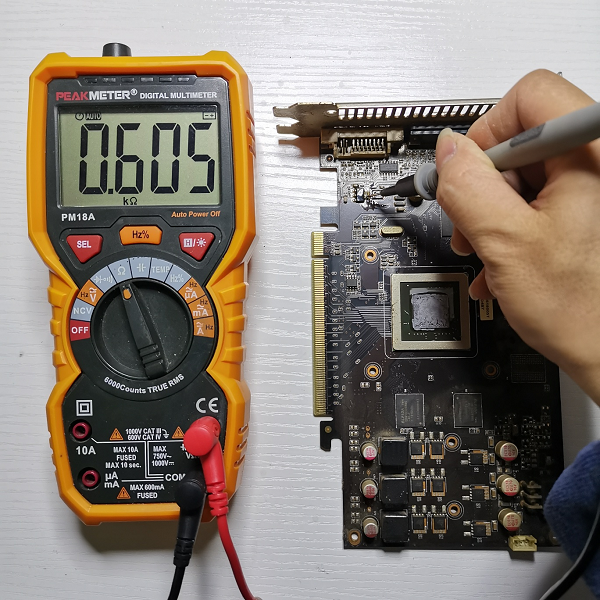

　　这个芯片挂了，直接换芯片后再测试阻值现在是600欧左右。

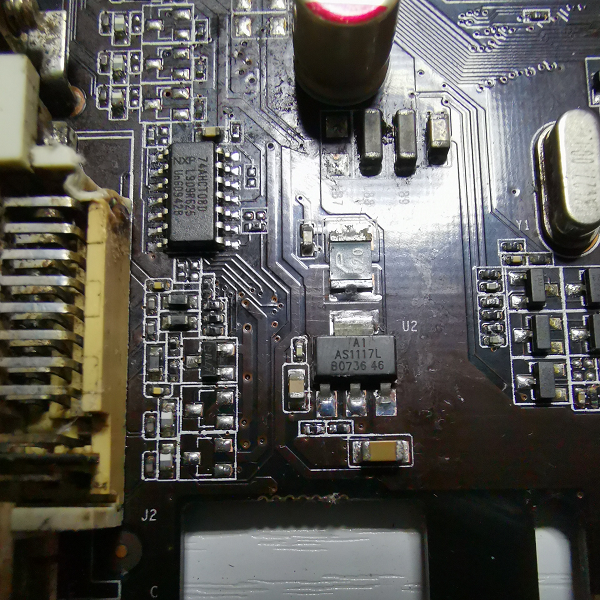

　　上电测试一下电压，奇怪的是一样无5V输出的，然后检查其它芯片。先看74AHCT08，而且测试该组阻值发现有变成几欧了，又有击穿的芯片，阻值和之前一样的。再次用直流电源上电后发现该芯片也发烫，奇怪之前都好好的，难道117也坏了吗？先换74AHCT08后测试阻值正常也不发烫了。但是依然无5V供电，而且负载无短路！看样子只能换1117，换上1117后测试5V电压正常了。

　　然后测试5V电压已经正常了，但是2-3-4均无输出，到这里该修第二组供电GPU_VDDC,然后测试NCP5395T芯片供电。

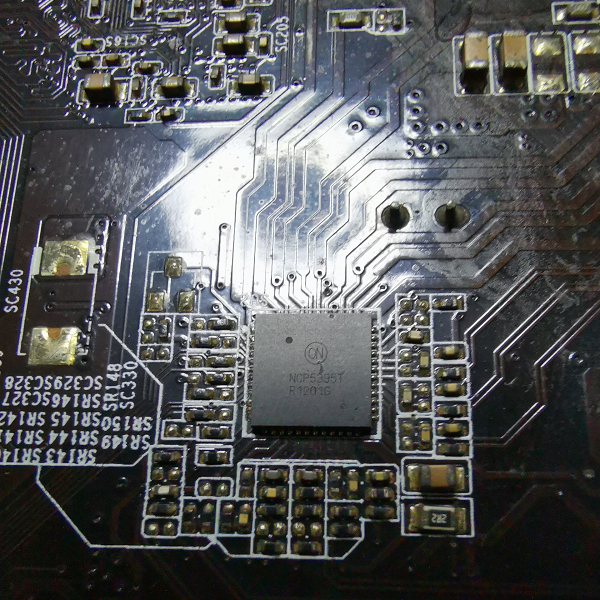

　　先测试24脚5V供电正常；再测试40脚12V供电正常；然后测试EN引脚33脚电压也正常。难道芯片挂了，先换芯片吧！直接有NCP5395G代换的。

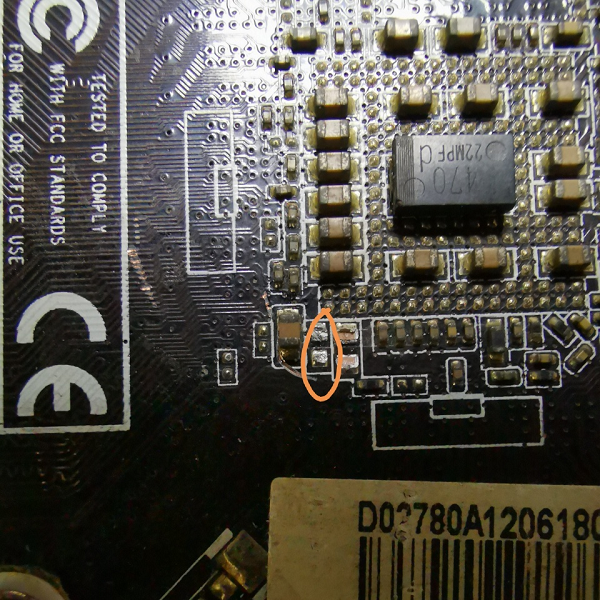

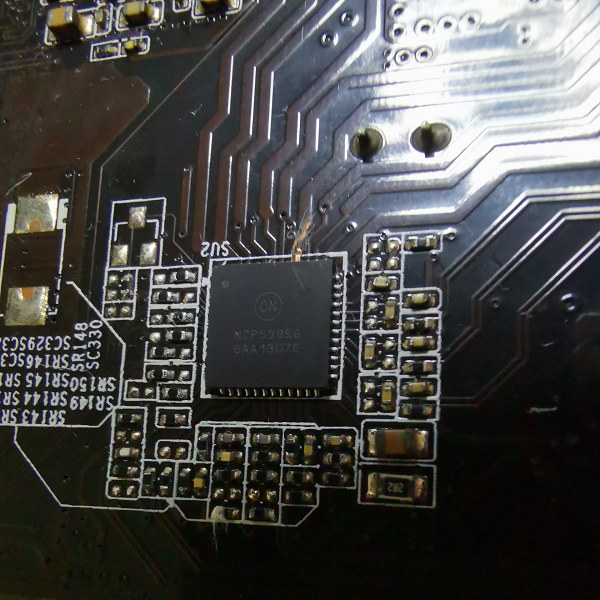

　　换上芯片后测试几组电压均正常了，但还是不显示，后来发现是GPU芯片的PEX的一个电感掉了。

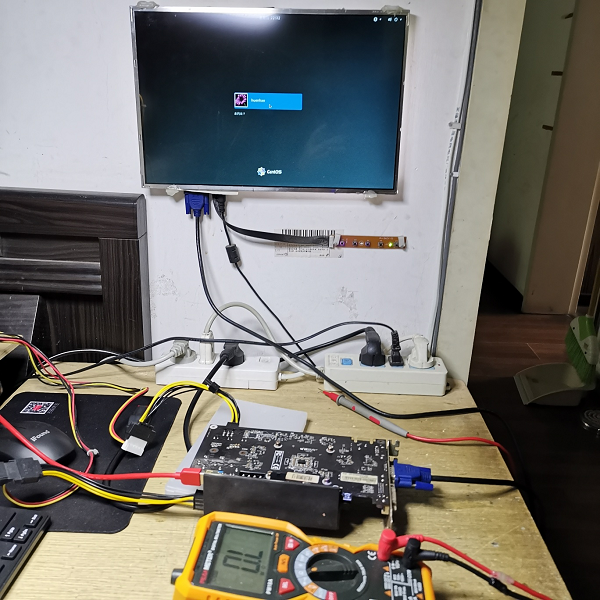

　　补上电感后显示正常了，故障排除，维修到此结束。
