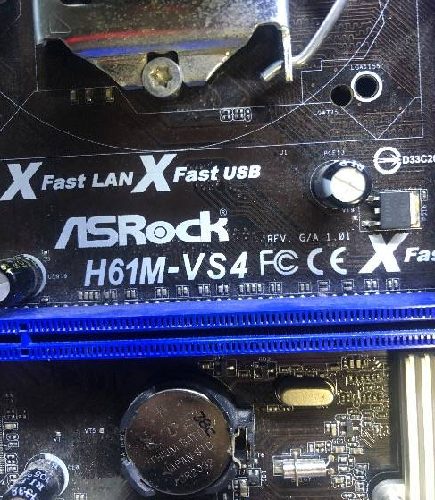

【主板型号】华擎H61M-VS4 REV 1.01

【故障现象】主板不开机，不通电



【维修过程】

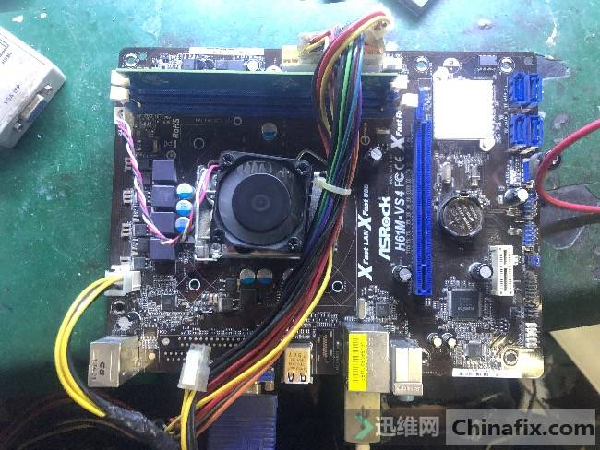

　　收到一华擎H61M-VS4故障板，主板不开机。接电源，短接开关针，主板不通电，量一下基本条件，正常，放电试试，取下CLRMOS1跳线，短接短接，再上电测，可以通电了，但是不跑码。

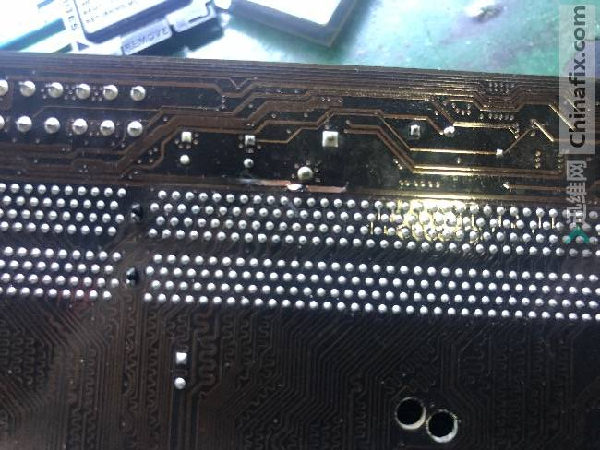

　　测量电压：1.5、1.05、1.8、1.5、1.04、1.2全都正常，量复位，没电压。仔细观察主板发现，竟然断线了。

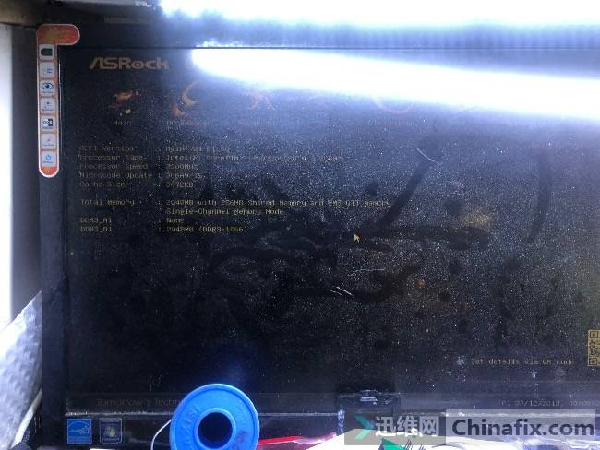

　　飞线接上，通电，完美亮机！故障排除，维修到此结束。
