　　本文为迅维学员zhangxuhvi原创，迅维论坛ID：888483

　　写在前面：在论坛搜了下，不识别硬盘的方法无非是检查接口、测供电、耦合电容打值、换桥等，如果还不行就没得修了。论坛发现了好几类，查完这些最后没修好的。今天修的这是一个异于寻常的维修案例，同时也为其他功能性问题的维修提供了更多的思路。

　　联想Z510笔记本，同行发来的，说客户自己换硬盘导致的故障。

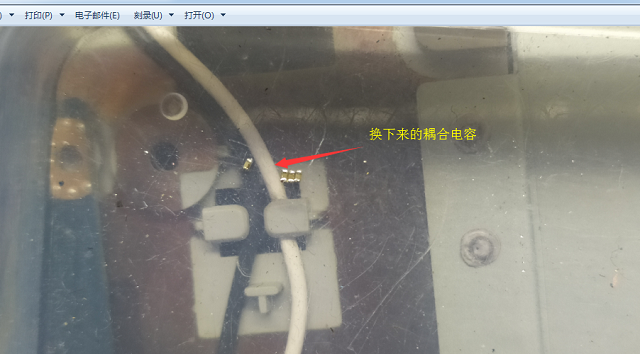

　　维修过程：硬盘不识别首先换测机硬盘发现同样不识别，光驱位插入同样不识别。拆机没有发现异常，测供电打值都很正常，换了耦合电容和桥。

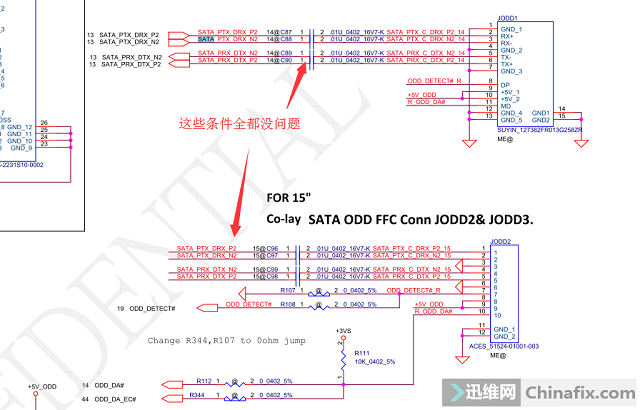

　　换完桥依旧如此，去接口看了下就几个条件，都没问题。

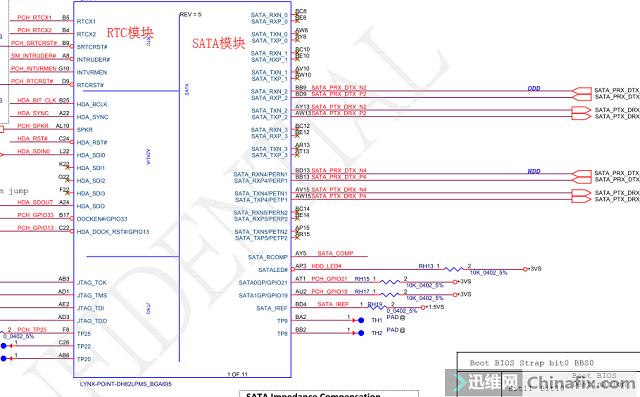

　　顺着信号线看到了这里思索了一下，原来桥里面也是很多模块，以前没修到，具体的这些问题也没具体研究过，今天就研究一下。

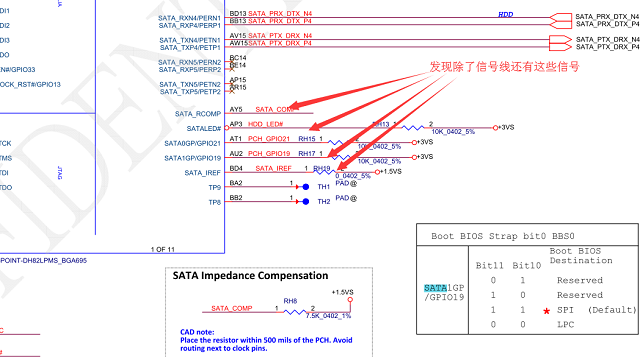

　　发现除了信号线SATA模块还有许多信号。

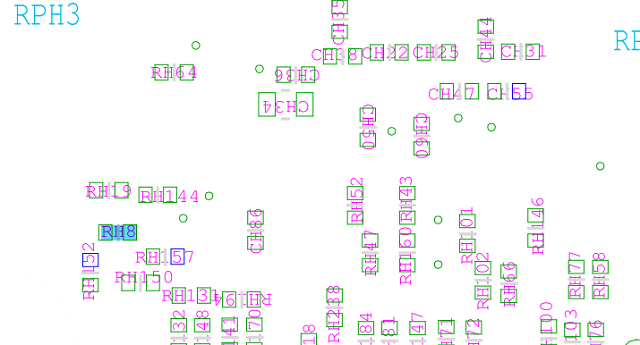

　　想要去找RH8，但是发现板子上电容电阻没丝印，找了老半天找到一个点位，打开点位搜索RH8。

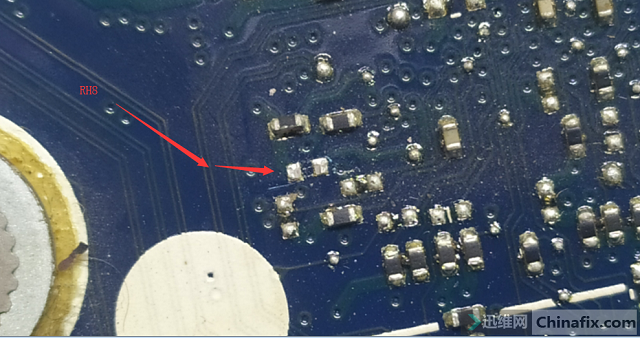

　　实物图看了一眼居然掉件了，我早就觉得哪里掉件了，可是我想不到换硬盘完全动不着的地方掉件了。

　　装回去后两块硬盘全部能识别了。

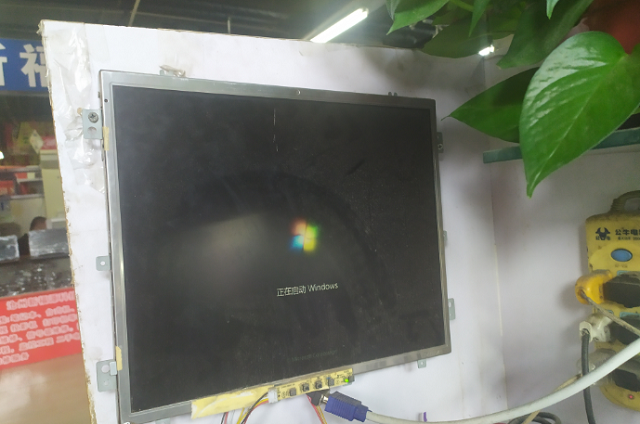

　　进系统了。

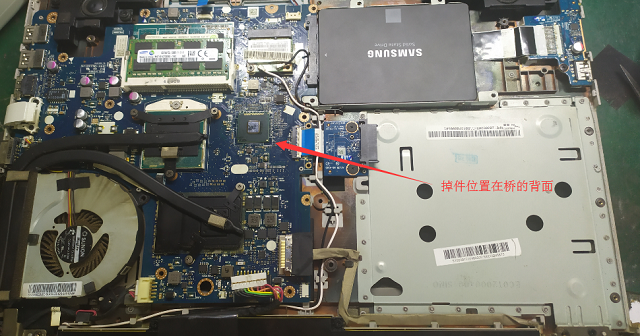

　　来看看为什么换硬盘完全动不着掉件的位置吧！

　　需要注意的是：我们往常说得桥坏了往往是不能开机的故障，其实所有的功能模块在桥内部都有单独的模块。如果修完相关电路还不行，就得注意一下是不是桥管理那个模块的信号出问题了。
