【机器型号】华硕A豆超级本

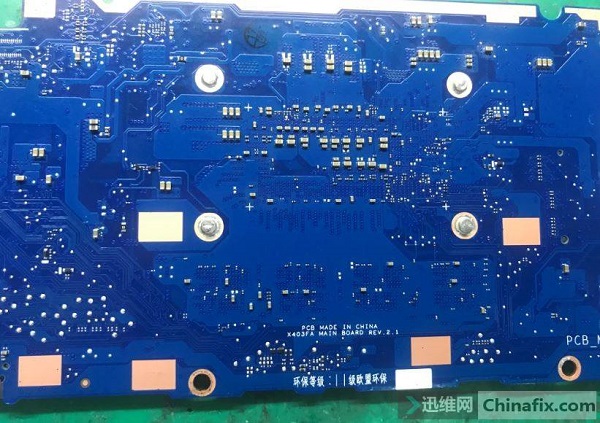

【主板版号】X403FA REV2.1

【故障现象】开机没反应

【维修过程】

　　收到一台华硕A豆超级本，不通电，有内置电池，接后直接按开关试没反应，没外接电源，直接折机。拆开后壳，拔掉电池，习惯性量了一下公共点，短路。直接0.000，测各大电感最小都是0.001。

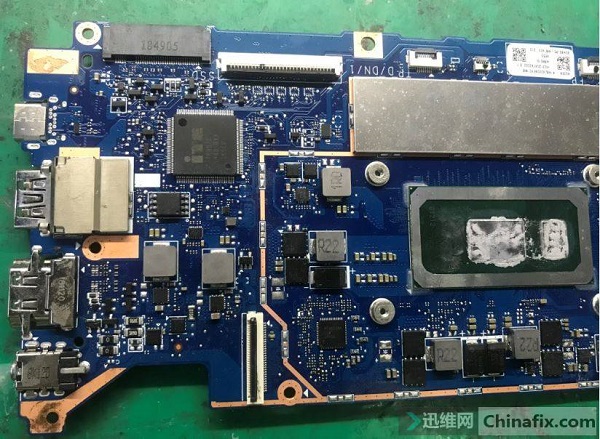

　　拆出主板，目测没找到明显外观问题的电容，倒是发现BIOS芯片有焊油痕迹，公共点检流电阻也不见了，同时量了保隔MOS管是N管，没有击穿。

　　此板没有任何资料，先烧机，把短路电容更换，补上检流电阻，测量没问题后通电，待机0.001。量保隔2个MOS管G极25V，公共点电压正常了。这板没有CMOS电池，主板没有自动开机，接开关后按开关也无反应。量3.3V,5V待机电压没有出来。确认按开关后电压也没出来。量EC周边电感、电容没电压，BIOS芯片也没供电。

　　断电跑线路，发现EC和BIOS的供电都是3.3V电感提供。问题明显了，待机出问题了。

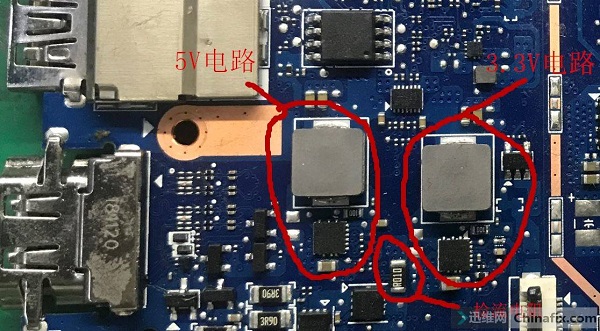

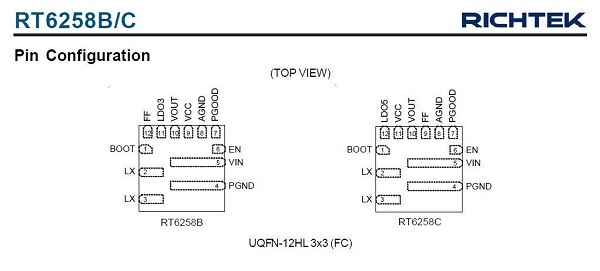

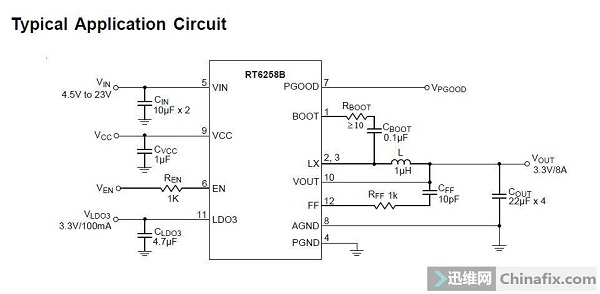

　　这板两个待机电压是由两个芯片分别负责控制的。3.3V芯片丝印是LE=5G,找了一下,幸好有资料，芯片型号是RT6258B。

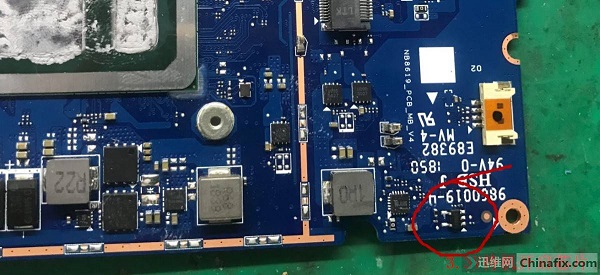

　　经过测量各阻值、电压，没发现问题，只有换芯片了。料板找到一个外观一样的，量了一下芯片各脚外围电路都差不多，换好通电，自动开同，接屏亮机。

　　回过头来再测量待机部分，发现3.3V电压是5.12V，LDO输出是3.3V，BST量得有10V左右，VCC就没测了，5V待机电压也是5.12V。3.3V给CPU待机电路了，怕烧机，再换终于都正常了。
