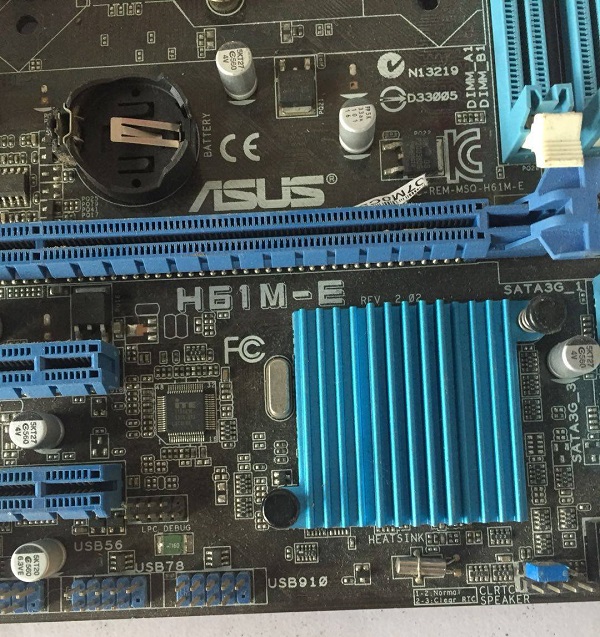

【主板型号】华硕H61M-E主板

【故障现象】开机卡LOGO无反应

【维修过程】



　　加点开机卡LOGO，经过反复测试， 发现只有插usb的时候卡，一般情况下，还要几种情况会当logo，顺便提下；

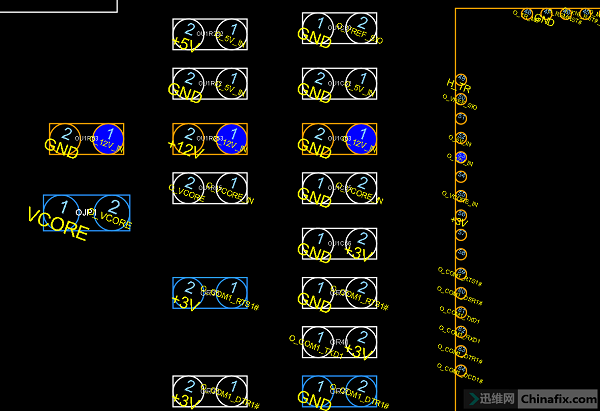

　　网卡、声卡、硬盘、键鼠、IO和南桥、另外值得一提的，出现更多的还是这两组电压检测信号O_12V_IN，O_5V_IN，基本上都是上拉电阻坏的多，还要一种更奇葩的是cpu的VCORE，如果出现一组无波形也会卡。

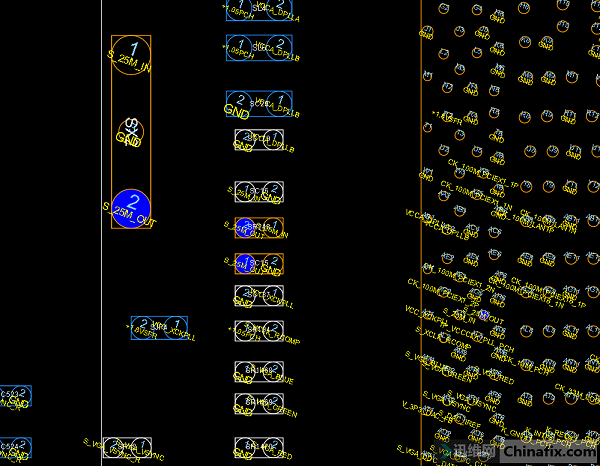

　　接着分析，因为只有插上USB设备才卡LOGO,不插的时候正常，锁定USB电路，先刷bios 无果， 打阻值USB接口的供电VCC和S_USB_PP,S_USB-PN，正常，测量USBPWR_SW#信号电压3V正常 ，VCCUSB3_PLL_PCH信号电压1V正常 ，思考许久，无果，看样子要换PCH了，就在起身做bga的一瞬间，脑力灵光一闪。测量到25m晶振竟然没有波形，有电压，试着更换sx2，竟然好了。



个人分析：25m晶振是南桥工作条件，也是外设时钟的工作条件。
