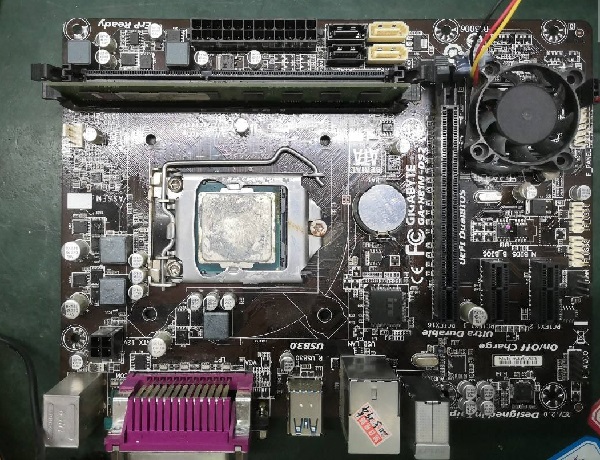

【主板型号】技嘉GA-H81M-DS2主板

【故障现象】上电不触发

【维修思路】触发流程

　　①RTC电路（VCCRTC电池、上拉两个复位RTCRST#、SRTCRST#  新手注意此电压带#并非测量时为低电平，因为是要上拉才有效，桥的可以在跳线帽测量一般板子实物上标注COMS的那组跳线）；
　　②32,768晶振起震，示波器可以量到波形，万用表可以量两个脚的压差；
　　③插上ATX电源后，紫色线5V经转换得3.3V（一般1117、1085）,给桥的深度睡眠待机电压，还有就是转换得来的3.3v通过肖特基二极管，接替纽扣电池产生的RTC电压（各个板子的名字不一样）给IO进行复位和给到开关针脚（包括复位开关针）；
　　④DPWROK  IO检测电压正常后 发出给桥的电源正常的信号；
　　⑤PCH收到DPWROK后发出开启桥待机信号给主板，然后得到俗称的桥待机3.3V；
　　⑥桥待机正常后，通过转换，IO发出RSMRST# 3.3v 给桥，提示待机正常。

【维修过程】

　　开机针有3.3v正常，那就查IO触发条件。

　　短接开关 104脚 pansw 有3.3v–0–3.3v 跳变，101脚pwron 也有发出跳变信号给桥， 106脚有收到 桥发来的 s3 信号，105脚pson 有拉低。但是电源绿线还是5v。

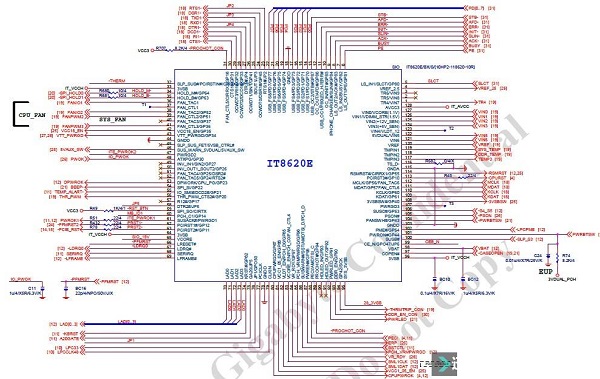

　　拔掉电源放电再插上，发现待机下105脚pson脚才2.5v，不正常，正常是5v，根据电路图105脚直接跟绿线5v 相连。量两端无穷大，摆明断线。

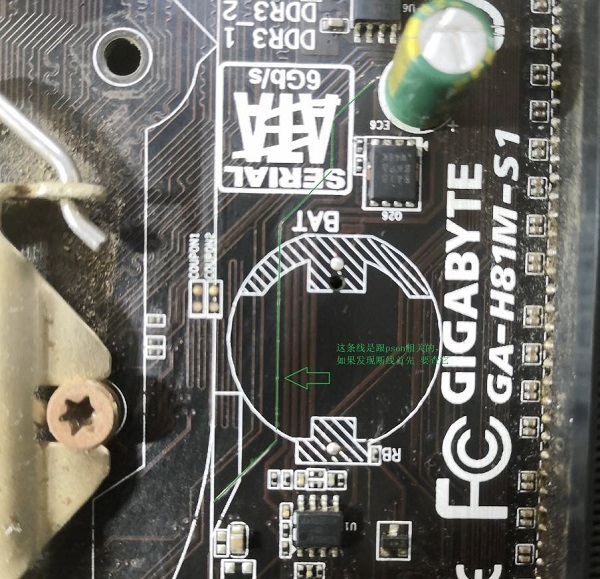

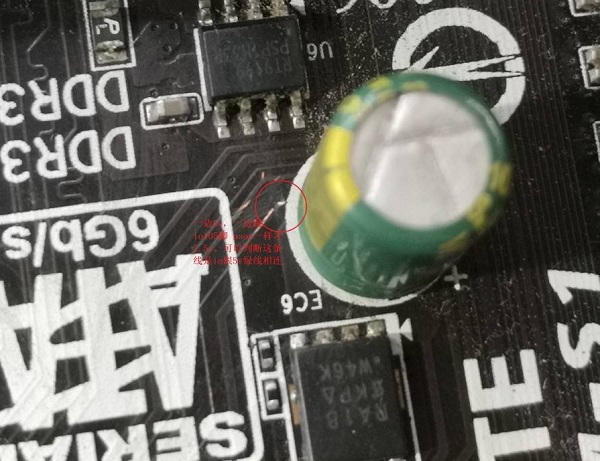

　　就是电池底座标了绿线的地方，大家重点查它，比较细，容易腐蚀断线。这块主板就在电容旁边断了。



　　一遇到断线，大家就沿着这条线找，总能找到一个元凶出来，飞线后，故障解决！维修到此结束。
