新微软surface pro拆解,维修指数令人发指
新Surface Pro是微软全新一代Surface Pro产品,在该设备身上还是有诸多全新的亮点,那么新微软Surface Pro内部到底改进了些什么呢?唯有拆解方知!下面通过新微软Surface Pro拆解来一探究竟吧!
新微软surface pro采用12.3英寸PixelSense 显示屏,英特尔 Kaby Lake 架构处理器, 4GB/8GB/16GB 三档容量的 1600MHz DDR3L 内存,128GB/256GB/512GB/1TB 高速固态硬盘,800 万像素自动对焦后置摄像头,500 万像素前置摄像头。

新微软surface pro拆解

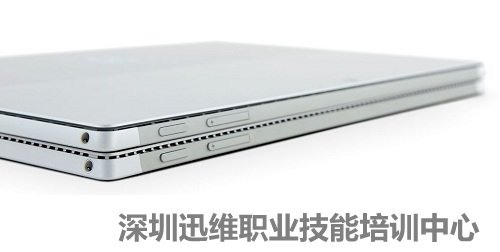

新微软Surface Pro比上一代产品Surface Pro 4散热通风口开孔切口变得更大一些。

散热通风口开孔切口不同
背部对比,新微软Surface Pro改进了铰链设计,最高撑开的角度可以达到165度,相当于可以多撑开15度。

最高撑开的角度达165度
新微软surface pro拆解方法/步骤:
先用给屏幕加热,然后抽出显示屏,再慢慢挑开密封胶。

给屏幕加热

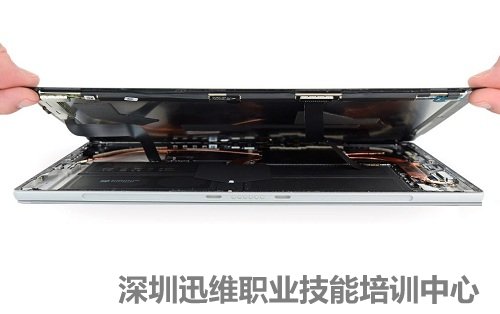

慢慢将其分离
屏幕成功分离,可以看到新微软surface pro的内部结构。

新微软surface pro内部结构特写
新微软Surface Pro分离出来的显示屏幕部分特写。
红色:Microsoft X904169 06 CL1714
橙色:Microsoft X904163 01 CL1715
黄色:Macronix MX25U1635F 1.8V 16 Mb MXSMIO 串行闪存

显示屏幕部分特写

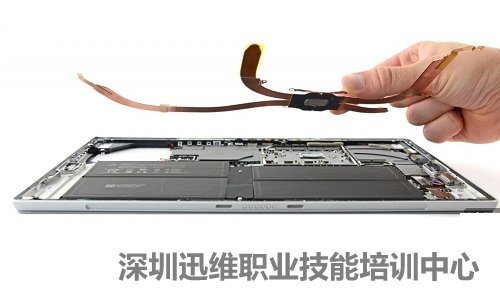

拆卸散热器。新微软Surface Pro采用被动散热设计,酷睿M3处理器和i5处理器的版本可实现百分之百“无风扇设计”。

拆卸散热器

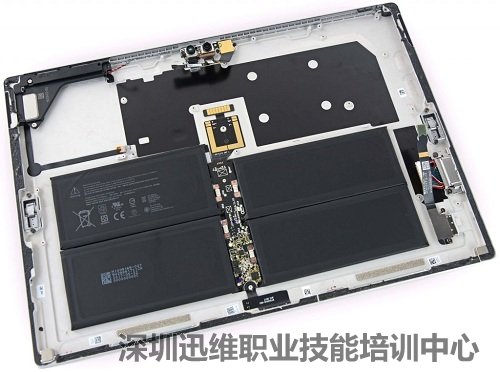

拆下了散热器后,还要移除几个组件,主板才能完全拆下来,主要是被扬声器还有传感器/摄像头挡板给卡住了。

拆除组件

主板成功分离
主板正面芯片组特写:
红色:英特尔 Core m3-7Y30 处理器
橙色:三星 KUS020203M-B000 NAND 闪存
黄色:三星 K4E8E324EB 1 GB LPDDR3 1866 MHz 内存(4枚共 4GB)
青色: Marvell Avastar 88W8897 无线芯片,包含 802.11ac Wi-Fi、NFC 和蓝牙在内的 SoC 一体式设计
蓝色:Nuvoton NPCT650SBBWX TPM IC
深蓝:Winbond W25Q128FV 128M-bit 串行闪存
粉色:Monolithic Power Systems MPS1708 和 MPSG53

主板正面芯片组特写
主板背面芯片组特写:
红色:Freescale/NXP M22J9VDC Kinetis K22F 512KB 120 MHz ARM Cortex-M4 Based MCU
橙色:Texas Instruments BQ25700A 降压-升压型电池充电控制器
黄色:Realtek ALC3269 音频编码芯片

主板背面芯片组特写
新微软Surface Pro 45Wh电池特写。

电池特写

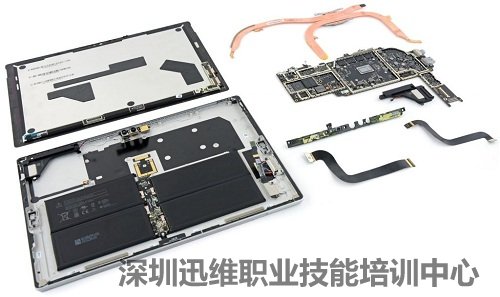

新微软Surface Pro拆解结束!附新微软Surface Pro拆解全家福!

新微软Surface Pro拆解全家福
