液晶电视无声音故障维修
接修一台液晶电视机，故障现象为液晶电视无声音，以下是维修过程，分享给大家。
液晶电视无声音故障维修 图1
工具/原料：
万用表、螺丝批、电烙铁、松香、焊锡、5W8Ω内磁喇叭
方法/步骤：

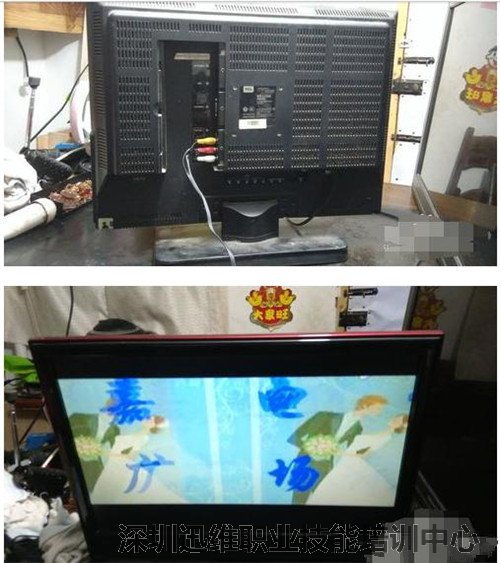

1、此机送来时试机故障为液晶电视无声音，但是有图像。实测现象与机主描述相符。并且机主说之前是左侧先开始没有声音，后来右侧也没有了。
液晶电视无声音故障维修 图2

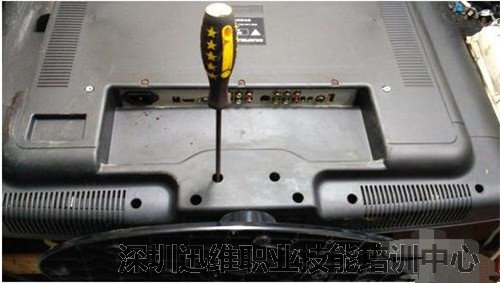

2、将电视机进行拆解，用螺丝批先将电视机的底座拆下来，接着将外壳的固定螺丝全部扭下。
液晶电视无声音故障维修 图3
液晶电视无声音故障维修 图4
液晶电视无声音故障维修 图5

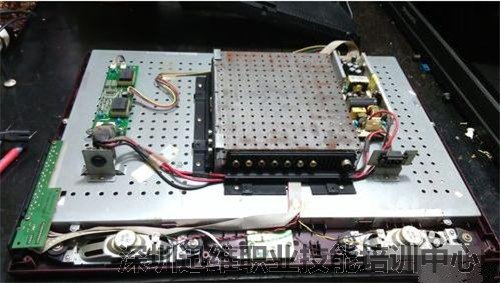

3、拆下外壳后即可看到内部的电路结构，其中包括一块数字板、一块电源板、一块高压板、一块按键板两只喇叭。
液晶电视无声音故障维修 图6
液晶电视无声音故障维修 图7
液晶电视无声音故障维修 图8
液晶电视无声音故障维修 图9
图10
图11

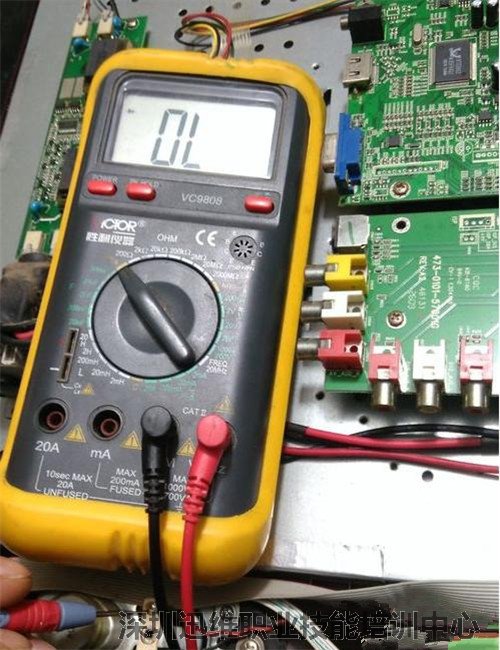

4、根据故障现像分析图像正常唯独没有声音，这应该是喇叭或是音频输出电路有故障。首先，测量两个喇叭，用数字表测量两只喇叭均呈现断路状态，说明其已经损坏。此喇叭为5W8Ω的内磁喇叭。
图12
图13

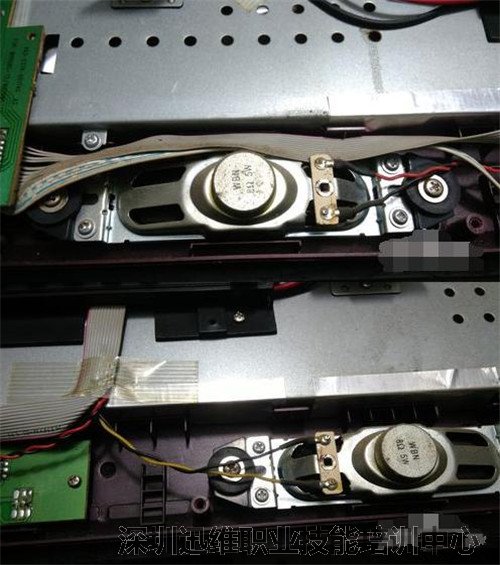

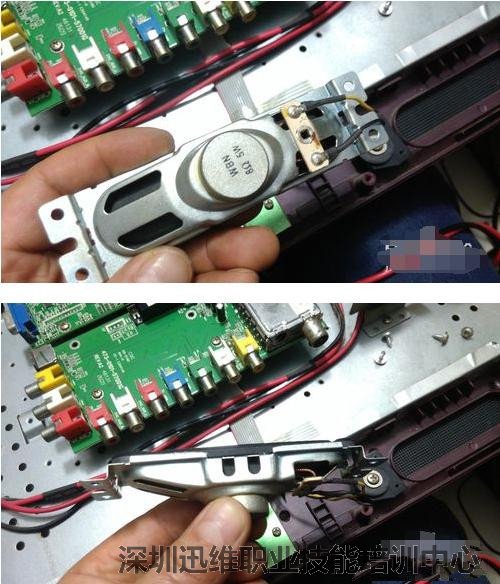

5、接下来用螺丝批将喇叭的固定螺丝扭下来，取下喇叭。并用电烙铁将上面的端子焊点焊开拆下连接线。
图14
液晶电视无声音故障维修 图15

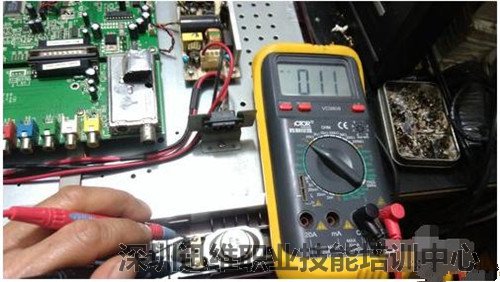

6、用购买的全新的喇叭代替原来的喇叭，并用螺丝批重新紧固，同时再用万用表测量此喇叭阻值为正常值。
液晶电视无声音故障维修 图16

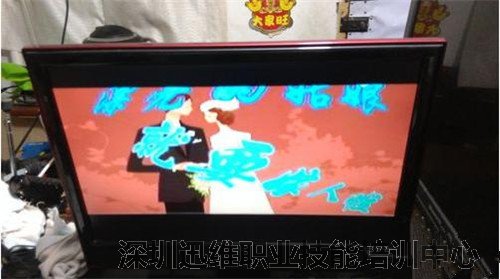

7、将新喇叭装机焊接引线之后，再安装好外壳及底脚。通电试机，此时电视机声音恢复正常。
液晶电视无声音故障维修 图17
到此为止，因喇叭烧坏致液晶电视无声音维修过程全部结束。
