一家小公司打印量还算大，以前用佳能改连供的，用不了两个月就挂了，后来就买了这个L301自带连供的。一个月大约要加两套墨水的打印量，原装墨水太贵伤不起，一个半月的墨水就够一台机器的价格了，只好放弃保修用国产墨水。现在坏了，买了部新的备用，坏的自己尝试更换打印头，拆开大家看看和改连供的有什么不同。



　　外观。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图1）



　　外墨仓，使用时气孔侧置，而且气孔很小（见红圈处），利于防尘进入。C、M、Y、BK那里实际是塑料膜，半透明输墨管可以防止光照造成墨水变质。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图2）



　　掀起盖子，可以看到字车。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图3）



　　内墨盒这里有卡扣，按一下就可以把它拿出来。可以看到内墨盒一侧也是由塑料膜封住的，使用塑料膜可以缓冲外墨仓拿高或拿低时气压的变化。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图4）



　　拿下的内墨盒，它们只是一个盒子而已，没有电路，目测里面可以装5-10ML墨水，但拿出来时里面只有不到一半的墨水。我拿注射器抽了一下空气，使里面的墨水基本充满，要手动抽空气的话，必须开口向上才行的。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图5）

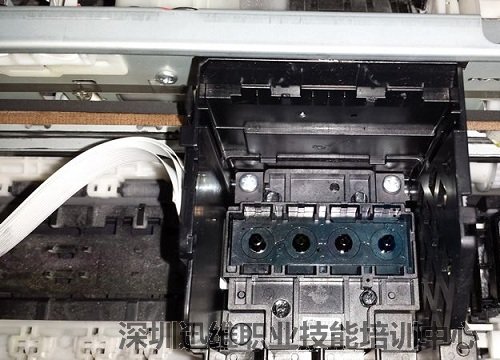

　　下面就是打印头。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图6）


　　拿下后面的白色座板和侧面的压线板，都是卡扣扣住的。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图7）



　　再卸下三颗螺丝，就可以拿下打印头了。拿下的时候小心排线，要拔出来。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图8）



　　坏的打印头和新的打印头。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图9）



　　坏的打印头。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图10）



　　这部机器的主板也坏了，我弄坏的（一开始我只想拆下打印头用酒精浸泡，结果没完全干就装上了，导致主板也烧了）。打印印如果短路，立马烧主板，是这个主板的通病（L111/L301/L303通用板）。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图11）



　　拆下的主板和新主板（新主板打印测试页显示型号为 L111, 我装上去后认到的是L300, 看来是根据打印头认驱动的。另外L301和L303 的主板和打印头都是一样的，但L303打印速度略快，难道是两部的电机不一样）。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图12）

爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图13）



　　换上主板和打印头，开机几秒后灯灭了，再也开不了机了。万用表检测Q1、Q2两个三极管短路了，主板再次烧毁，而且和我当初弄烧的现象一模一样，搞得我严重怀疑是不是只换主板和打印头就行。咨询了另一家商家，他确定只换这两样就行，之前换的打印头是坏的。重新买货，再次换上，满血复活。


爱普生（EPSON）L301墨仓式打印机更换打印机头的过程（图14）



　　PS：咨询第二家的时候我问他如果主板再烧怎么办？他说这种情况也好修，我问他是不是换那两个三极管就行了，他说还要换芯片的，不知道店家是不是骗我？
