【主板型号】华硕H110M-K主板

【故障现象】主板无cpu供电【维修过程】

收到一华硕H110M-K主板，开不了机。按时序测量电压信号：

P_+VCCIO_EN_10 2V 正常；

VCCSA 0.96V 正常；

P_VCORE_EN_10 3.3V 正常；

P_VR_READY_10 没电压不正常；

往前查P_VRM_PGD_10 没电压不正常。

　　P_VRM_PGD_10 没有电压，这个信号是CPU电源管理芯片ASP1401B发出的PG信号，这说明CPU供电是有问题的，按时序来说CPU电源管理芯片收到EN和供电就会发出PG。下面排查一下产生VRMPWRGD的条件。

1.CPU电源管理芯片的VCC供电有5V 正常；

2. P_VCORE_EN_10 3.3V 正常；

3.测量CPU每相供电的驱动芯片的VCC电压，都有12V 正常；

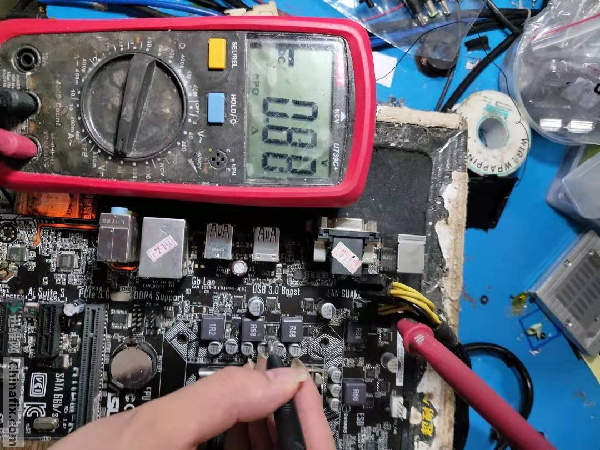

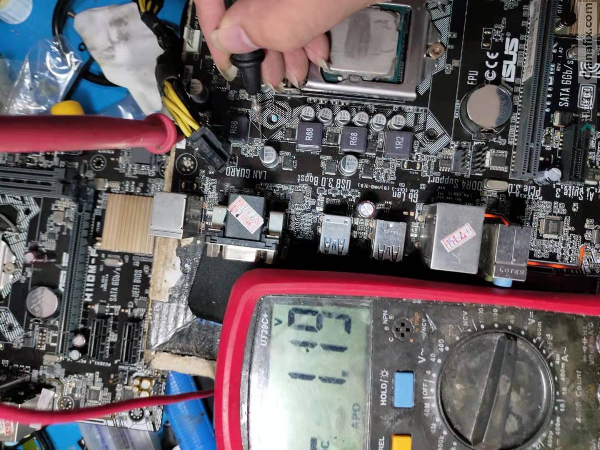

4. P_VCORE_DRON_10 这个是用于开启的驱动芯片的信号测量为1.19V，明显不正常，正常为5V。

　　P_VCORE_DRON_10这个信号是电源管理芯片发给驱动芯片的，都会经过1个49.9欧电阻去到4个驱动芯片，所以这个电压偏低就需要挨个把驱动芯片和电源管理芯片之间的49.9欧电阻断开，看断开哪个电阻会恢复电压，如果全部断完还没恢复可能就是电源管理芯片坏，经过一波分析操作后找出故障点。

　　断开了这个电阻后，再测量一下P_VCORE_DRON_10电压。

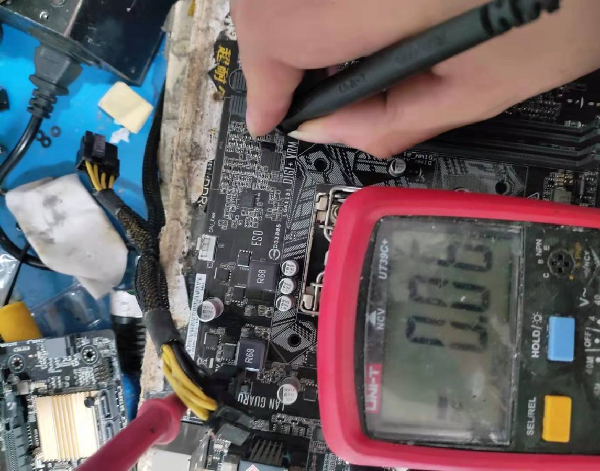

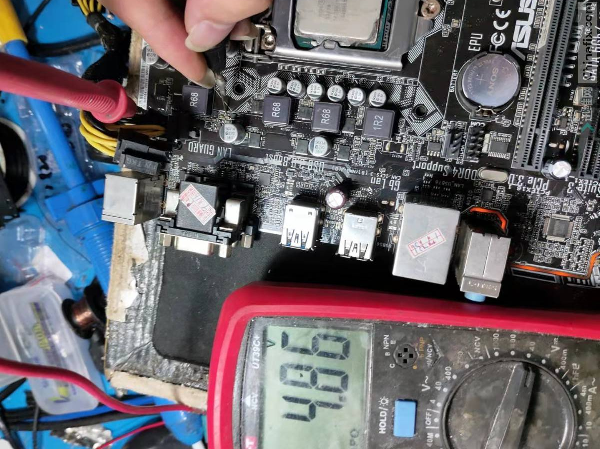

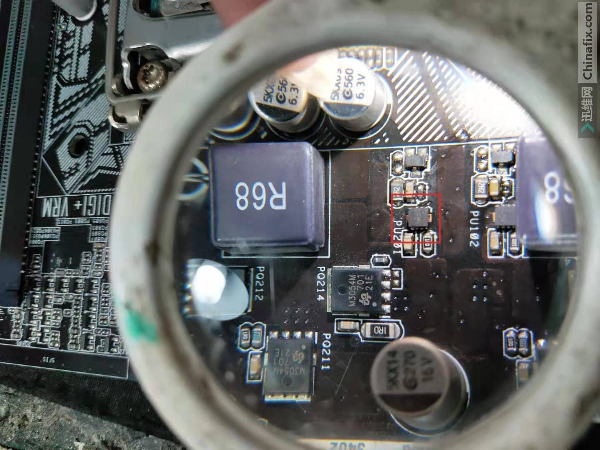

　　P_VCORE_DRON_10电压恢复为4.86V 正常了，说明是集显供电的驱动芯片损坏导致拉低了P_VCORE_DRON_10电压，更换损坏的驱动芯片NCP81166A（PU201）。

　　更换后测量CPU供电不出意料已经产生了。

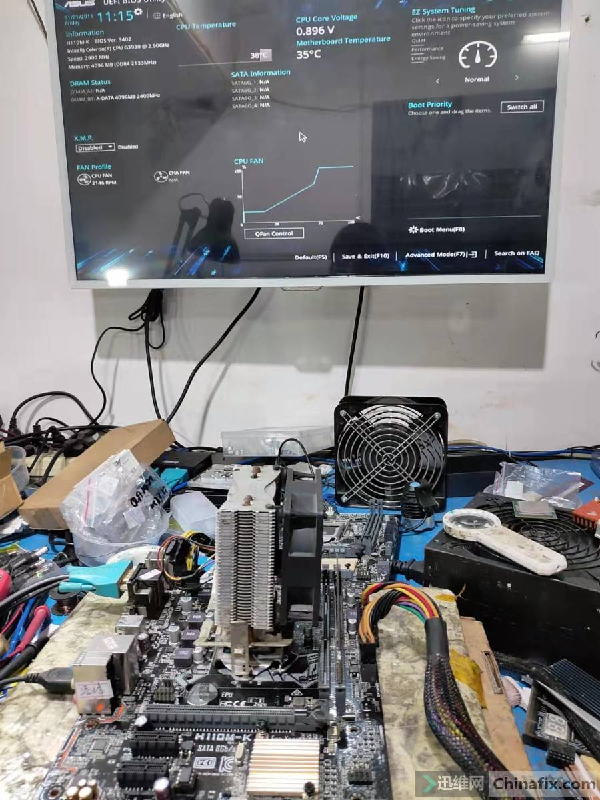

　　插电，开机，轻松点亮，故障排除，维修到此结束。

【维修总结】

　　驱动芯片的VCC供电和VRON会影响CPU电源管理芯片VRM_PGD无电压继而导致无CPU供电。
