【故障机型】IQOO手机

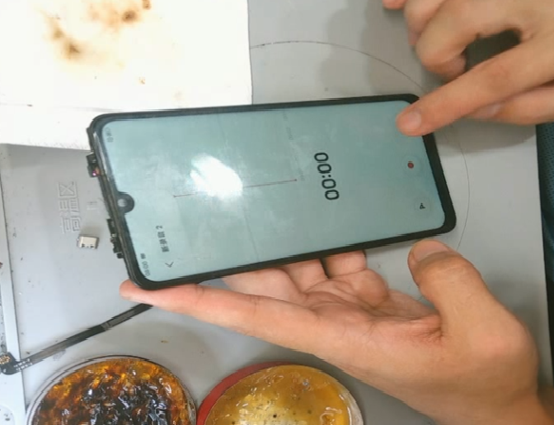

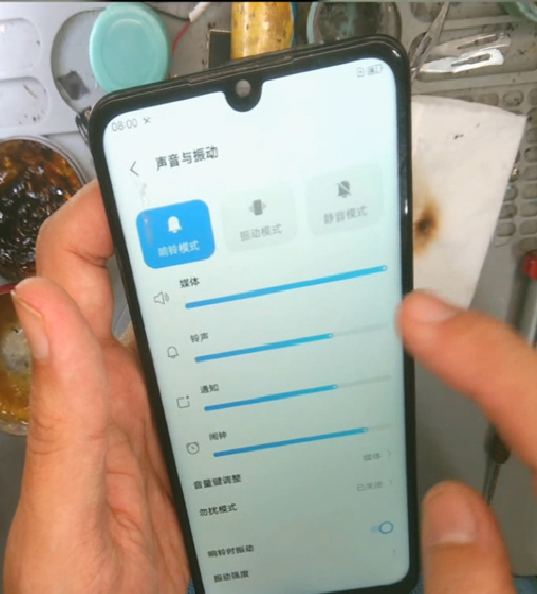

【故障现象】手机进水铃声没声音、无法录音，点击录音按钮没反应。

【故障分析】

　　进水腐蚀供电总线等带电的电路，小板腐蚀扁平电缆腐蚀也会导致无铃声，顺着腐蚀痕迹查找故障点。

【维修过程】

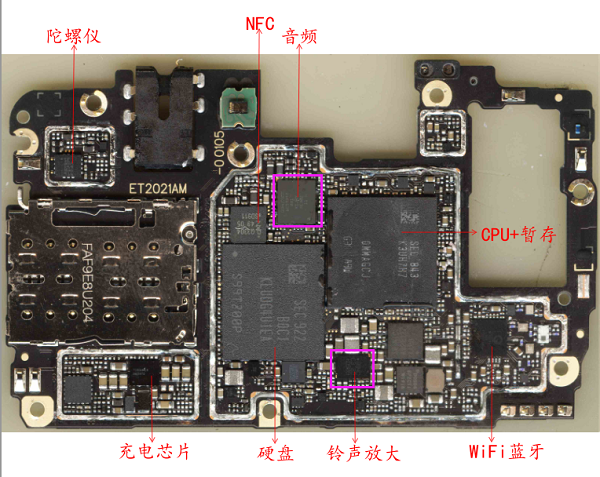

　　首先我们排除了喇叭、扁平电缆等外配，在小板和尾插座子上也没有发现腐蚀痕迹。根据鑫智造的组件标注图找到小音频。

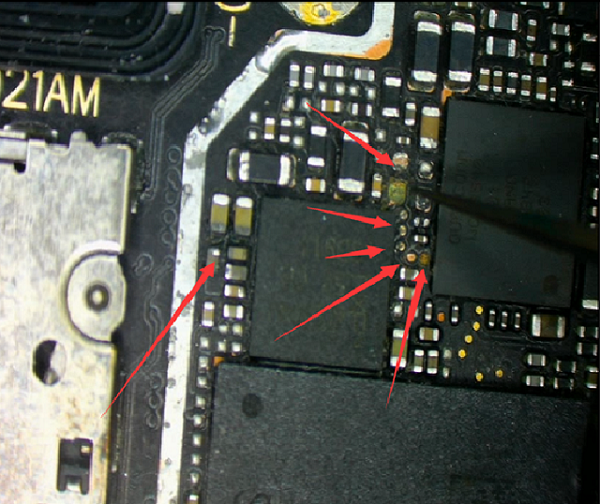

　　显微镜下观察小音频非常干净。再看大音频，发现左侧四个都有腐蚀。

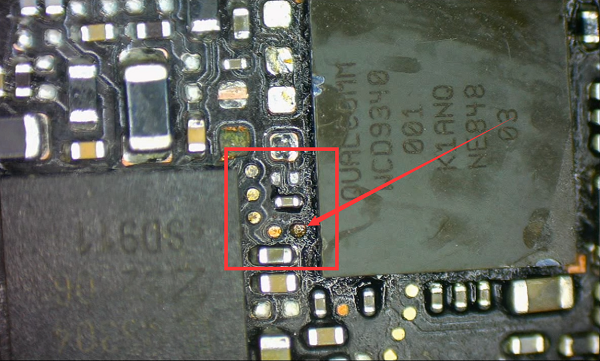

　　其中最下面一个测试点已经腐蚀没了。

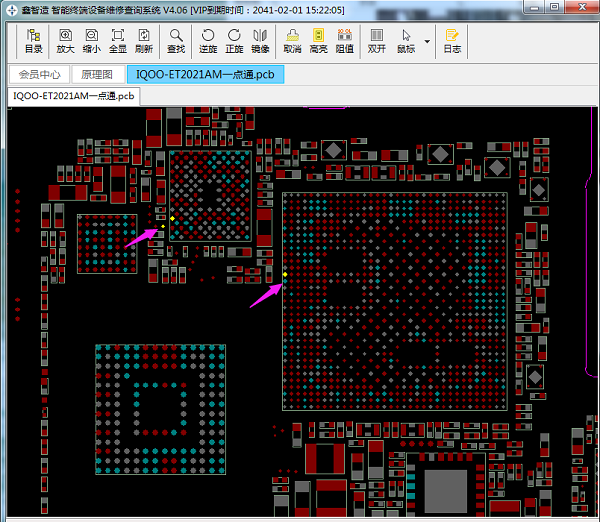

　　从鑫智造点位图看，这个点是大音频和cpu的通讯测试点。

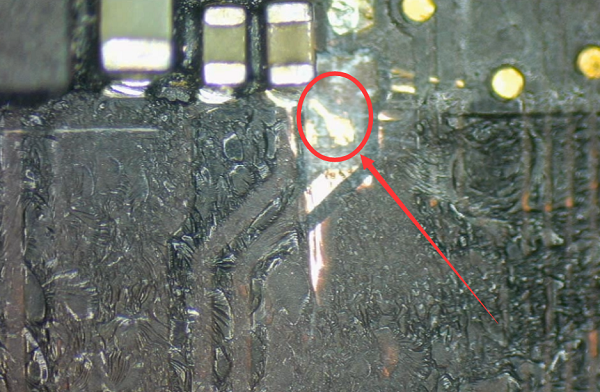

　　挖开测试点已经找不到引线了。

进水IQOO手机声音三无维修图7

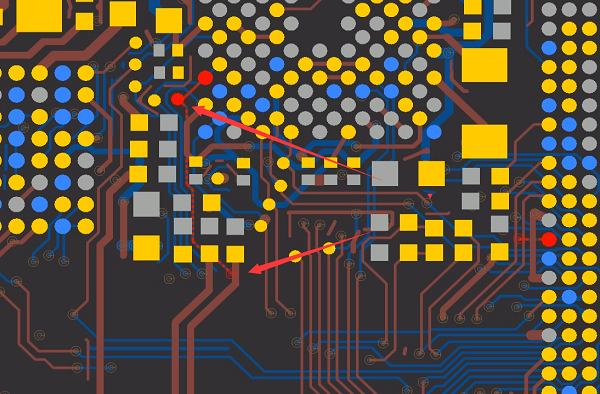

　　从板层图看到硬盘下面有引线，于是拆了硬盘挖出走线。

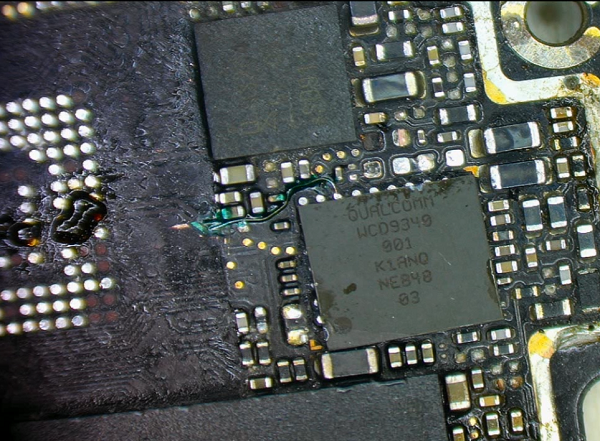

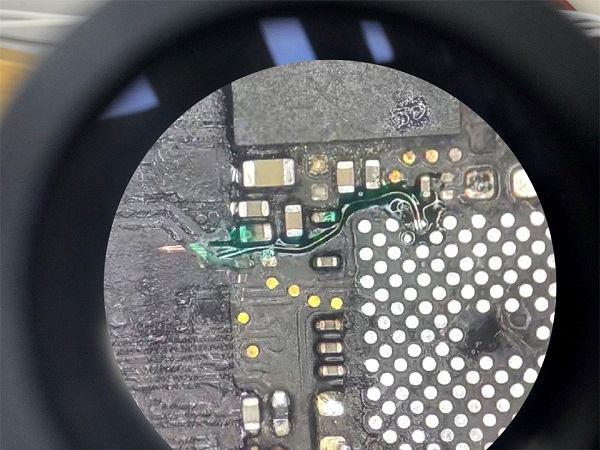

　　飞线到大音频底脚，测到阻值450。

　　装回大音频。开机测试，完美修复。

本案例由鑫智造会员原创提供
