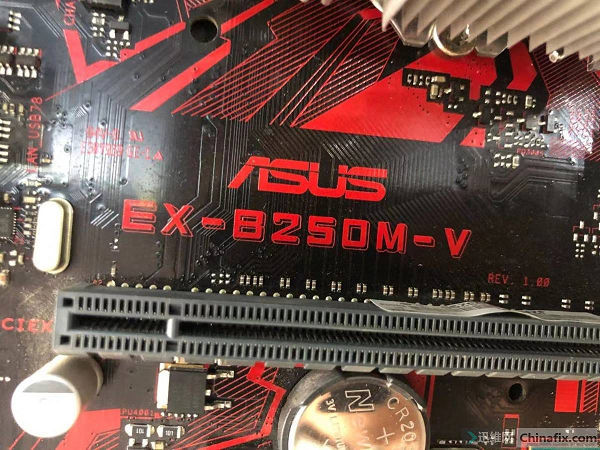

【主板型号】华硕EX-B250M-V rev 1.0主板

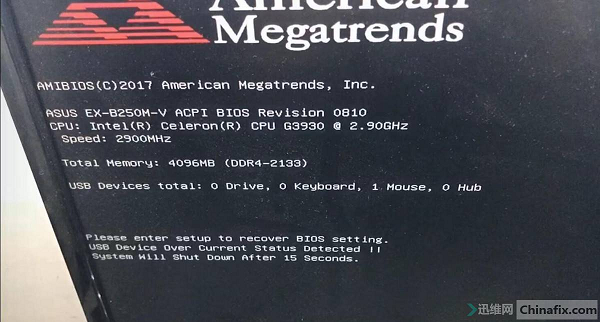

【故障现象】USB电流检测异常，提示15秒后关闭系统

【维修过程】

　　收到客户一台电脑，故障描述两个月没有开机了。

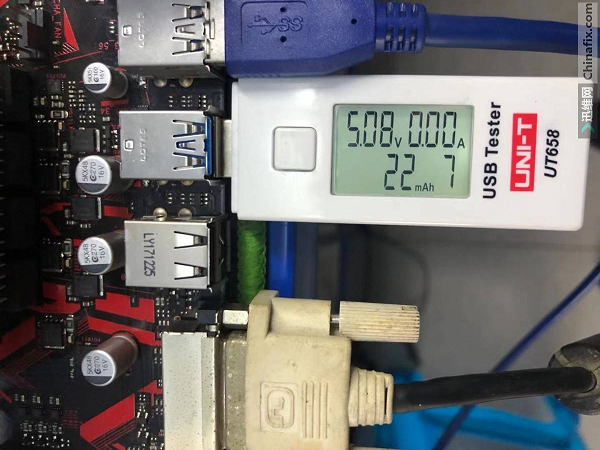

　　论坛有兄弟贡献了几张这个板子的USB_OC#点位图片可以参考一下！仔细测试全板的USB接口供电，USB3_OC#12 USB3_OC#34 USB3_OC#56 USB_OC#78 USB3_OC#910 USB_OC#1112 供电电压基本为5.076V正常！证明每个接口供电应该都没有问题，最终问题锁定在反馈电路上！



　　大概根据图纸点位判断参考，USB3_OC#12 USB3_OC#34 USB3_OC#56 USB_OC#78 USB3_OC#910　USB_OC#1112经过4.7K的贴片电阻后成3.2V左右反馈到PCH！ 然后用最笨的排查法！一路一路的去测试排查！


　　把图中的每一路USB供电保险断开！有5路！这时候肯定有大佬要问了，不是有6路信号吗？怎么只有5路保险供电！其实刚开始我也是一脸懵逼的！继续往下看，每一路供电反馈都是到PCH右边附近的4.7K小贴片电阻！

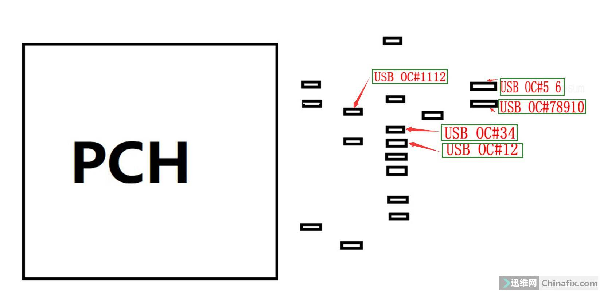

　　万用表蜂鸣档，测试每个USB供电座子到PCH旁边的小电阻  最终测试USB3_OC#34 断线！在PCH附近没有测到通断！其他4路USB3_OC#12 USB3_OC#56 USB_OC#78 USB3_OC#910 USB_OC#1112，为什么是4路供电呢 因为这个USB_OC#78和USB_OC#9 10是一条反馈线路到PCH的共用一个反馈！现在都有头绪的吧！ 问题是PCH附近那一个是USB3_OC#34 的反馈电阻呢，万用表二极管档！在其他的4路中做阻值差不多的阻值对比！在附近测试到一个4.7K欧姆电阻 一端阻值很大 另一端0.7左右！其他4路的反馈电阻都是0.7左右！比较相邻所以用这个为参考，一下是自己简单画的点位图，仅供参考！

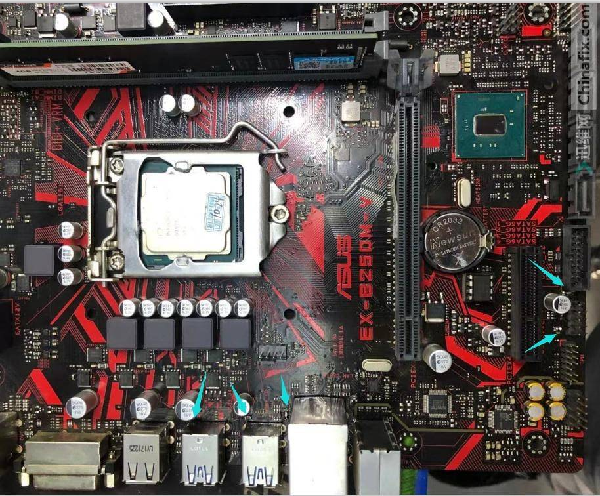

　　这是维修前的照片。

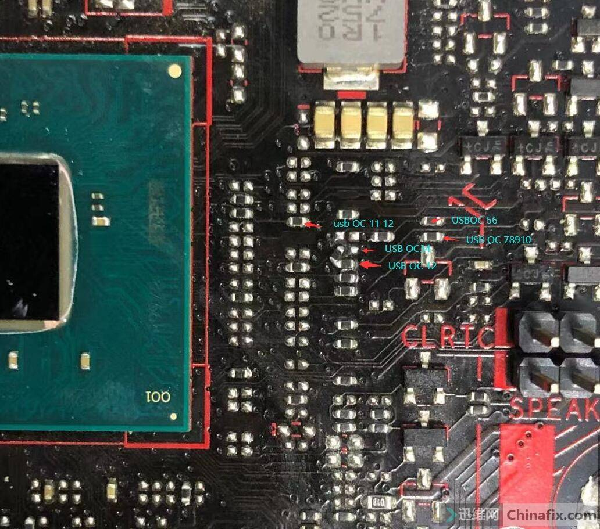

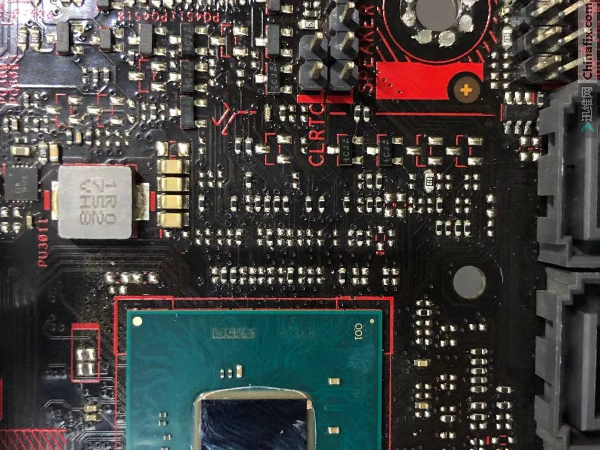

　　这是大致的点位图。最后说下解决方案！既然USB3_OC#34的电阻找到了就好办了！走附近的USB3_OC#12上去借一个5V电压过来！改一下电阻！最终完美解决！看图仔细对比！

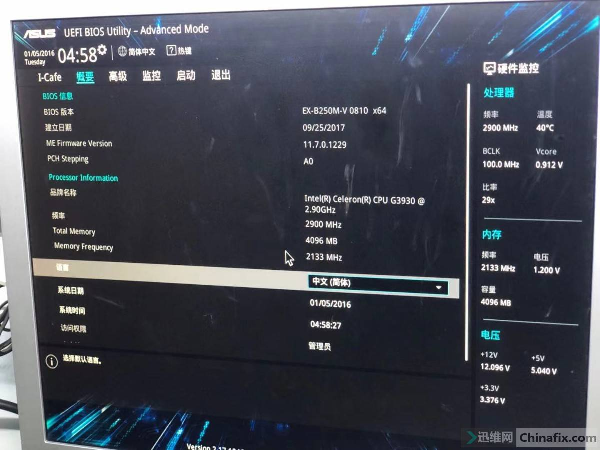

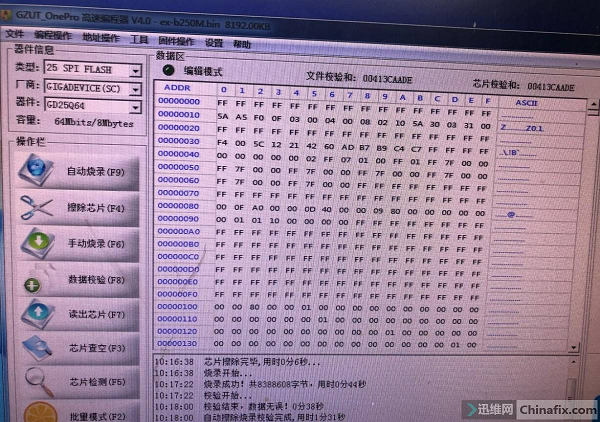

　　花了一些时间把所有的保险电阻安装回去！然后开机测试！完美点亮！不再关机！
