　　本文为迅维学员余人原创，迅维论坛ID：721344

　　机器型号：Acer 5280t

　　板号：DAZR7BMB8E0 rev：e

　　故障现象：触摸下面进水，显示要1分钟

　　维修流程：

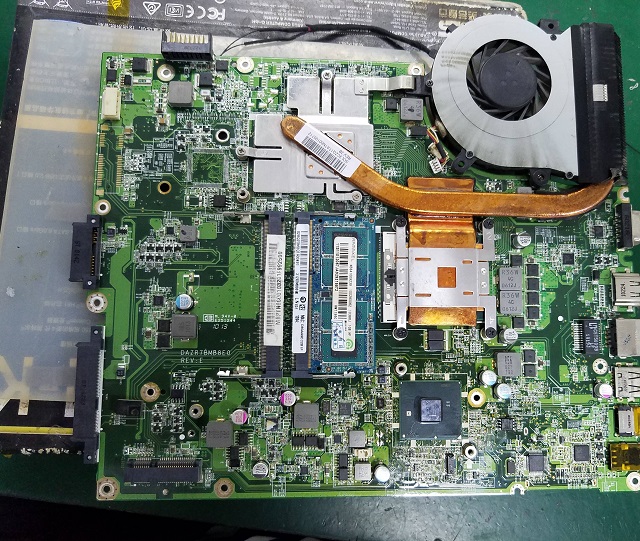

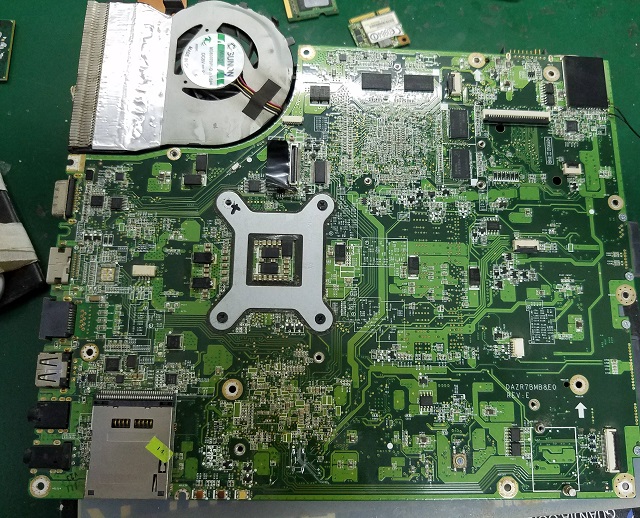

　　①初始故障开机无显示，拆开后主板左键按键进水，简单处理后触发后要1分钟才能显示。

迅维学员分享：Acer 5280T进水触发到显示要1分钟维修过程图2

　　②刷BIOS没好，测供电发现PL7 +VGPU_CORE和PL10 +1V要等好长时间才出来，当这两个供电出来后机器就亮机了。

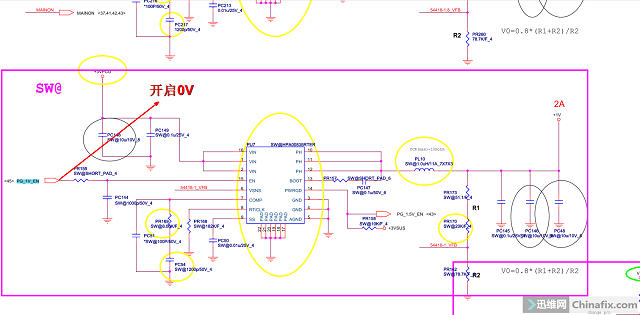

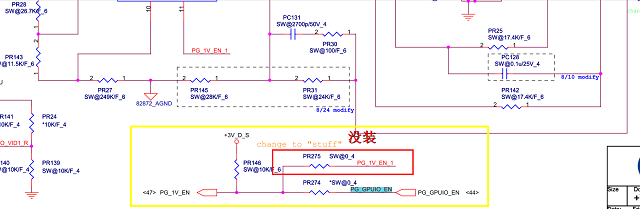

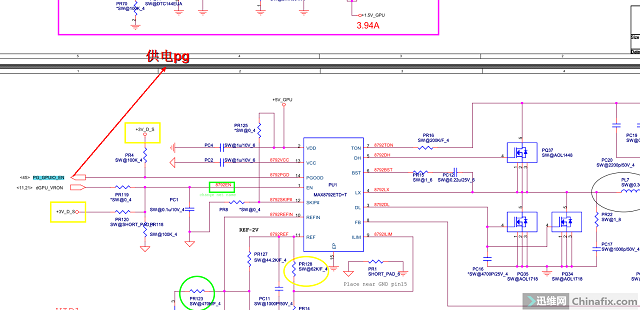

　　③看来问题可能在这供电上，先修PL10 +1V ，测主控芯片的开启信号PG_1V_EN 0V，来源于PG_GPUIO_EN，PG_GPUIO_EN是PL7。+VGPU_CORE供电的PG，只有先修好PL7 +VGPU_CORE才会出PL10 +1V。

迅维学员分享：Acer 5280T进水触发到显示要1分钟维修过程图4

迅维学员分享：Acer 5280T进水触发到显示要1分钟维修过程图5

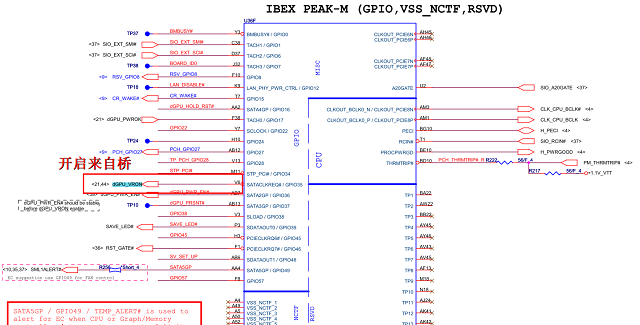

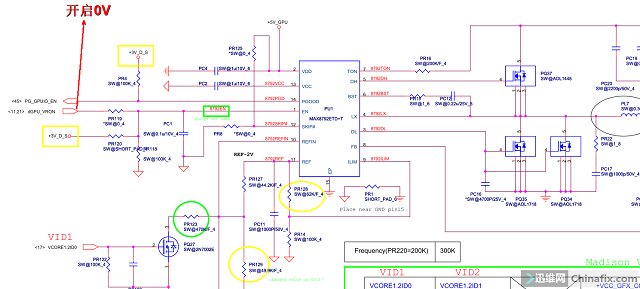

　　④测PL7 +VGPU_CORE的开启信号DGPU_VRON是0V，来自南桥。

迅维学员分享：Acer 5280T进水触发到显示要1分钟维修过程图7

　　⑤DGPU_VRON开启的条件不是很清楚，于是测南桥周边的供电和晶振，没发现问题。

　　⑥怀疑南桥问题，换了以后一样的故障

　　⑦拆声卡、网卡、SD卡芯片，还是一样。

　　⑧维修陷入僵局，相关的供电、时钟、复位都有了就是不出集显供电的开启信号，又把目标移到进水的地方，直接把左键按钮给拆了，按钮下面没发现腐蚀断线的地方。

　　⑨迷茫啊，于是拿起示波器，看看南桥到EC的SPI数据线有没有工作，测量发现5根线，有2根电压在2V左右无波形，另外三根电压正常3.3V也是无波形。打值发现问题，电压在2V的2根线打值在750，拆掉EC后这两根线阻值无穷大断线了。

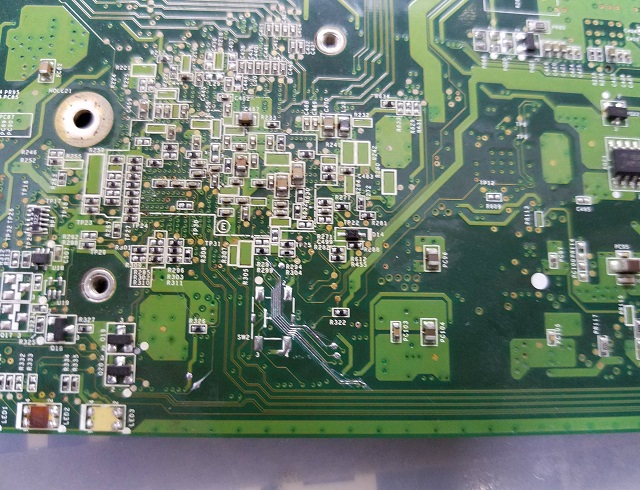

　　⑩跑线发现，断线的地方就在左键按钮的下面，只是表面看不出来。
