【主板型号】七彩虹C.A55H M2 V17A主板

【故障现象】按开机键没反应

【维修过程】

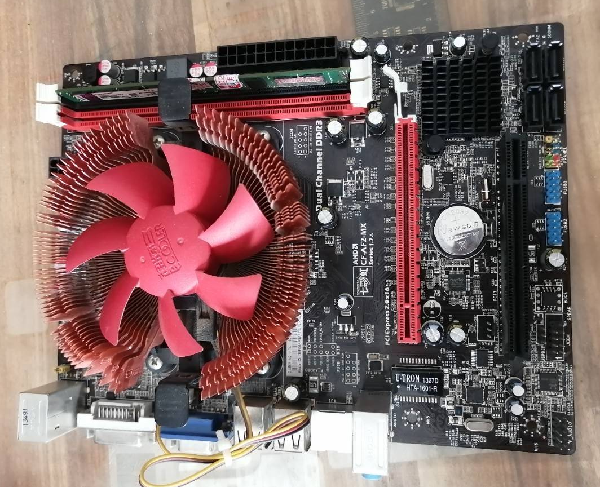

　　收到一台七彩虹C.A55H M2 V17A主板，客户描述故障为按下开机键没反应，去其他地方修过说是主板坏了。

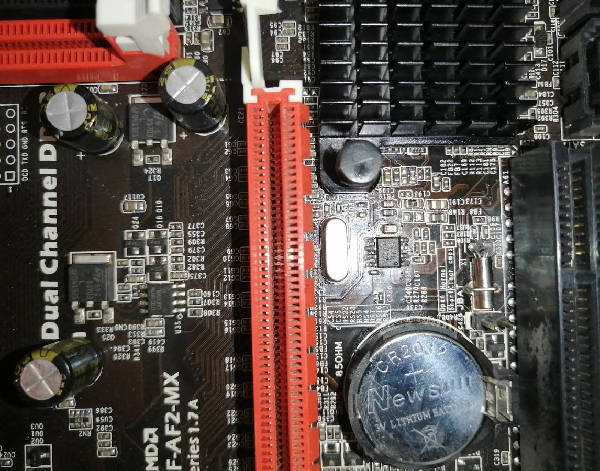

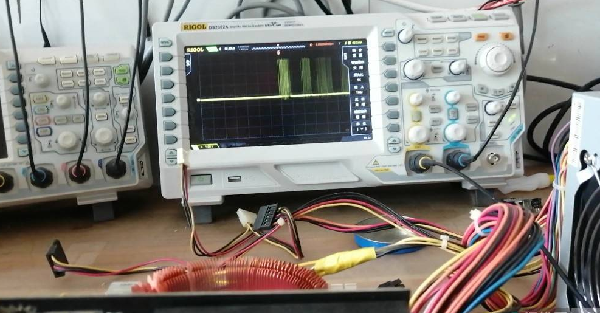

　　检测发现3.3V待机电压有，但是短接无法触发！示波器查看SPI也不跑码，拆下芯片刷BIOS后故障依旧！于是怀疑南桥没有工作。仔细检查外围元件后发现南桥旁边有一个UP0109的电源芯片短路，而且上面还烧了一个洞！

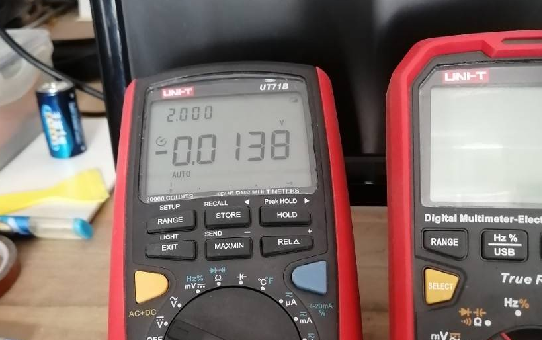

　　经过检测，发现输入5V有，但是输出端几乎为0！显然，南桥没有供电，所以无法工作！

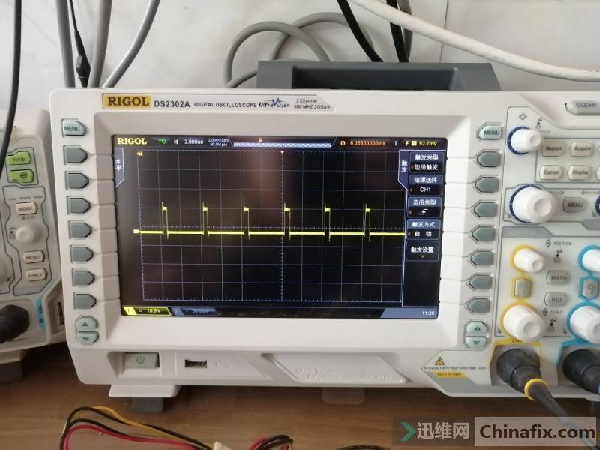

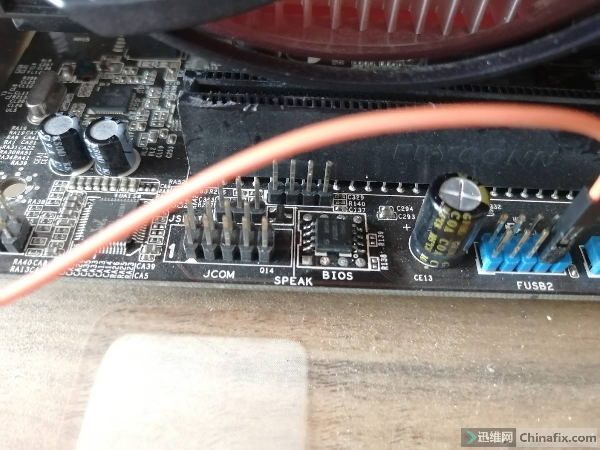

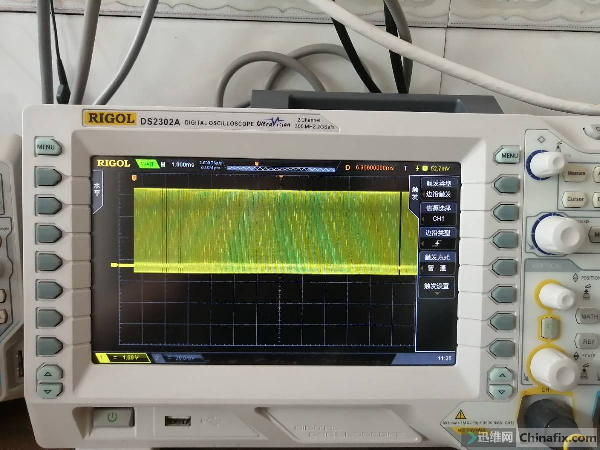

　　更换好的电源芯片，南桥供电电压出来了，短接3.3V轻松点亮！可是屏幕还是没反应。示波器查看SPI波形为有规律，一模一样的一段一段的数据方波，这种波形显然是在找不到片内地址而不断在寻址！测量时钟脚也是一长串方波没变化。初步判断可能是BIOS芯片工作不稳定或者损坏，决定更换BIOS芯片后重新烧写程序再试！

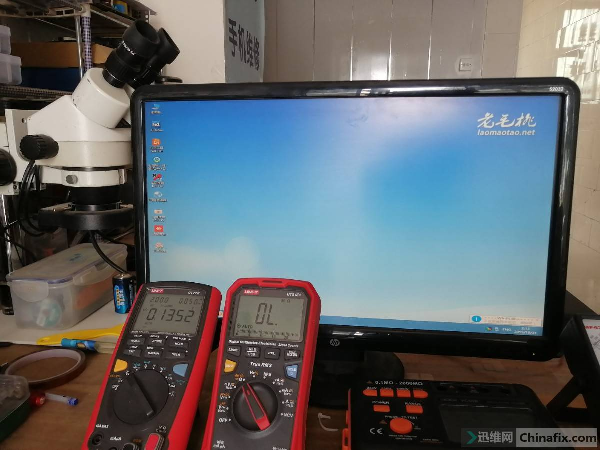

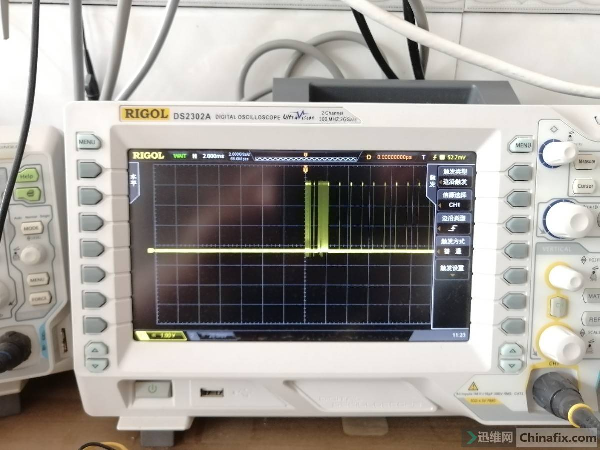

　　更换完BIOS芯片，程序刷完程序后，跑码恢复正常。
