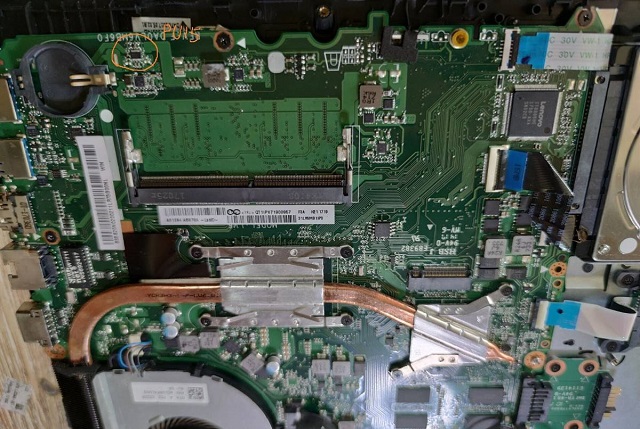

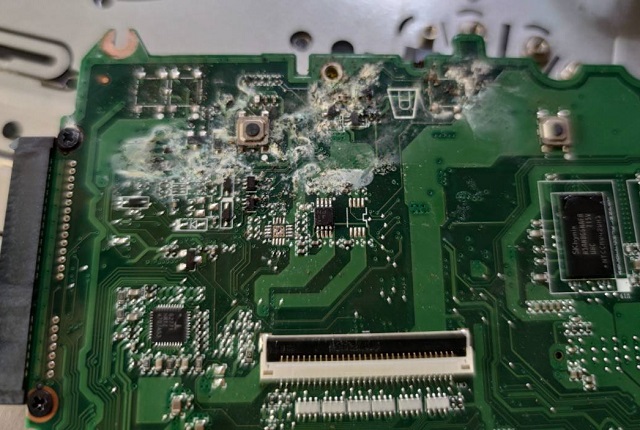

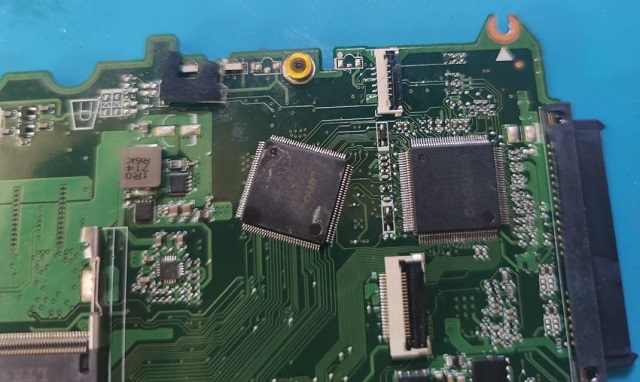

故障现象：i5七代单U的板，进水已发霉，如图：


　　手轻触待机芯片、EC、网卡也确实如此，测了下主板上该有的电压是+3VS5、+5VS5、+1.0V_DEEP_SUS、+1.8V_DEEP_SUS，由EC通电或按开关后发出的S5_ON直接或间接控制，这几个电压分别在几个大电感和一个小芯片上可以测到。

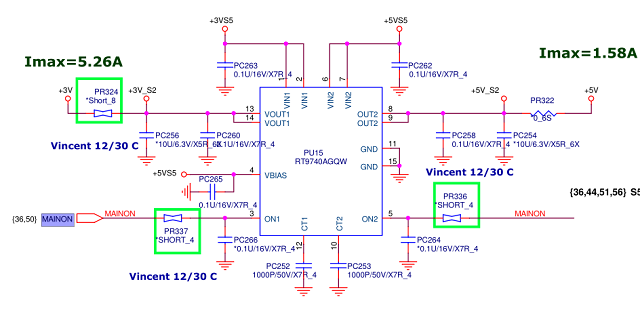

　　再测其他大电感都没出电压，那么很可能是3V5V二级转换电压出来了。果然测PU15的时候发现+3V_S2和+5V_S2已出，这两电压是由MAINON控制的，明显不对，连控制内存的SUSON电压都没出来，MAINON肯定不该出来。

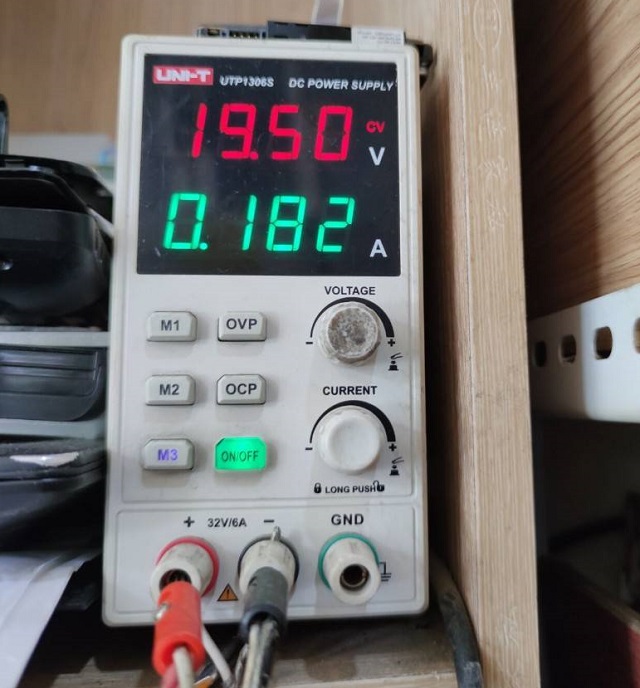

　　索性把PU15摘掉，待机变为0.023A，这时怎么按开关一点电流变化没有了。查了该查的条件，AVCC、ECRST、ACIN、LID、PWRSW都正常，按开关RSMRST#和DNBSWON#一直是低电平。一般这种情况怀疑桥那边的问题，桥把这两个信号拉低了。

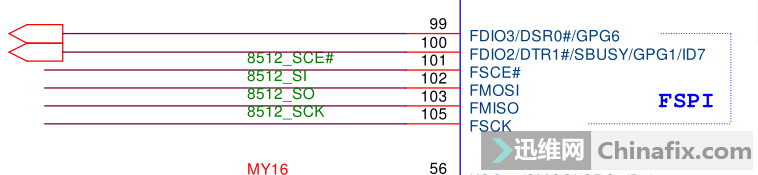

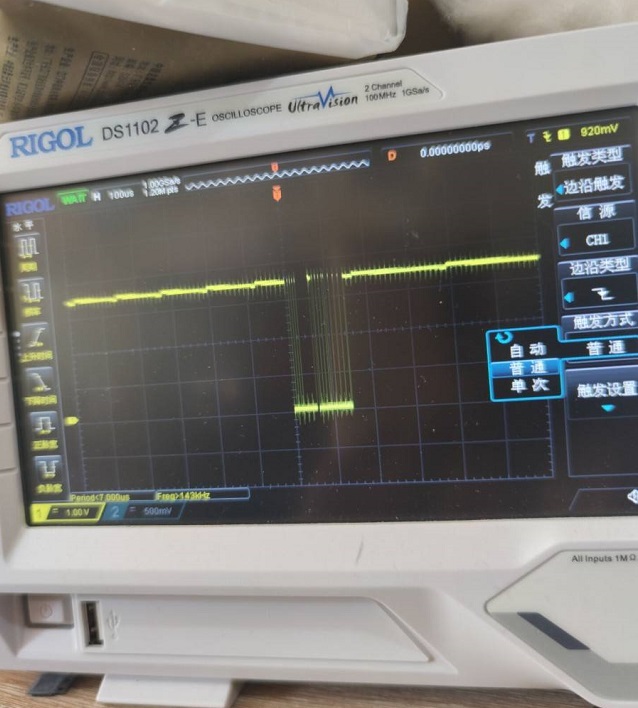

　　这次不同，观察发现EC背面正是进水的地方，不得不怀疑EC挂了。看图EC有SPI和BIOS相通，通电瞬间打波竟然无波，我的经验是不管EC是否自带程序，只要挂有BIOS，通电瞬间必然去读数据的，这基本是EC挂的证据了。
