技嘉GA-MA78G-DS3H主板点不亮维修

【主板型号】技嘉GA-MA78G-DS3H

【故障现象】主板点不亮

【维修过程】

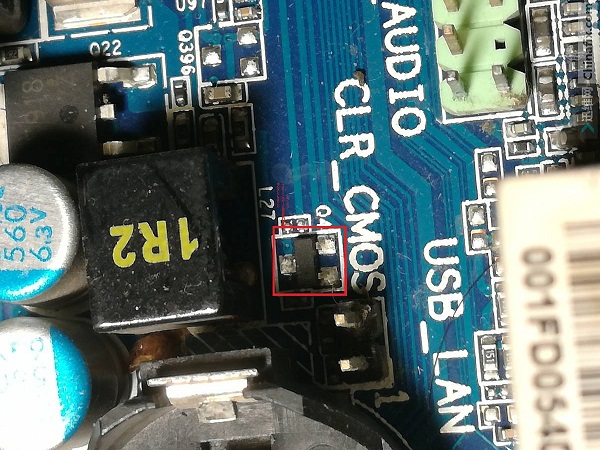

  收到一块技嘉故障板,朋友描述点不亮,型号技嘉GA-MA78G-DS3H。上电测试风扇转,内存、CPU、桥供电都正常,换上新电池又刷了BIOS没有解决,测Q4输出端电压2.9伏稳定,BC783正常。


技嘉GA-MA78G-DS3H主板点不亮维修 图1

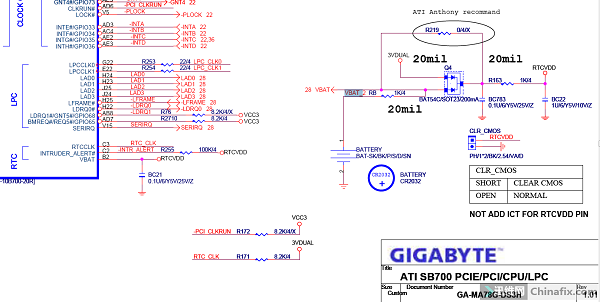

  测RTCVDD1.6伏向下浮动,说明电流不稳电压被R163拉低,因为南桥没有收到RTCVDD监测信号不能工作。断电,对地打值RTCVDD只有33~36,由此判断滤波电容BC21或BC22存在漏电,或者是南桥拉低RTC(可能性不大)。

技嘉GA-MA78G-DS3H主板点不亮维修 图2

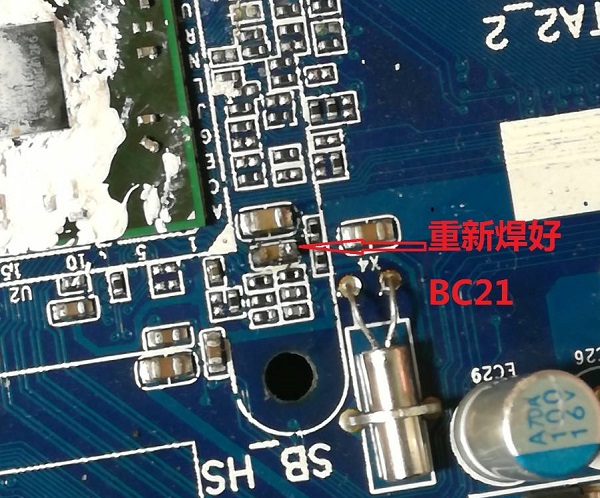

  在南桥附近用万用表蜂鸣档找到BC21(这里注意表的读数必须是000),焊下BC21后打值RTCVDD没有变化(又将其焊回去)。

技嘉GA-MA78G-DS3H主板点不亮维修 图3

  继续查找BC22,终于在电池座子底下被我找到,看见它已经绿了发了霉,肯定是变了质漏电了。

技嘉GA-MA78G-DS3H主板点不亮维修 图4

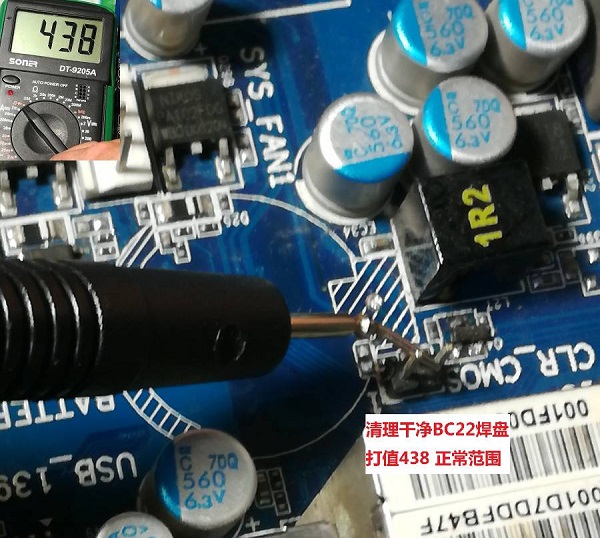

  随即夹碎了BC22并把焊盘清理干净,打值RTCVDD为438,正常了。

技嘉GA-MA78G-DS3H主板点不亮维修 图5

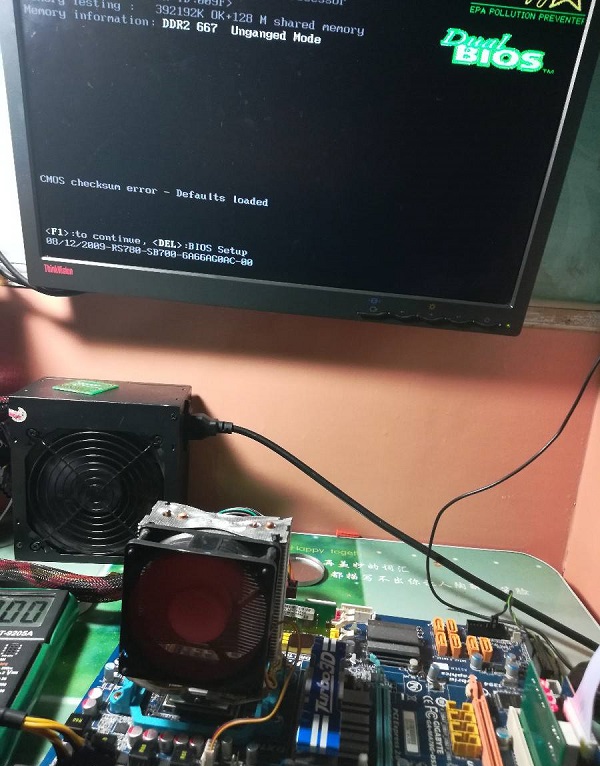

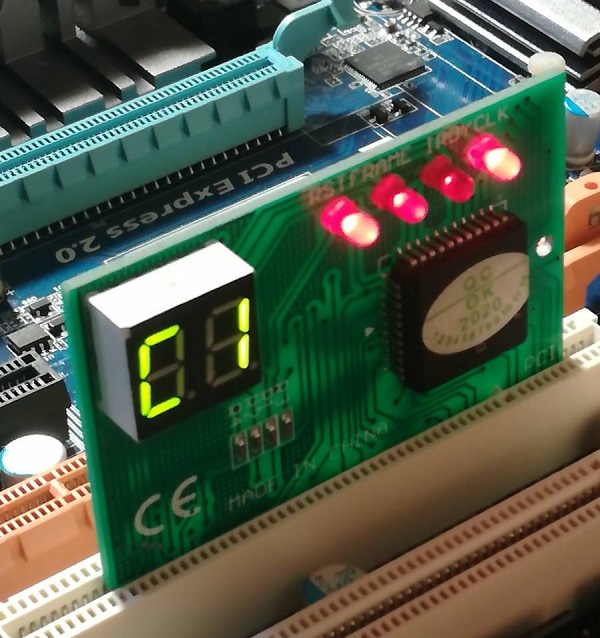

  插上诊断卡接上电源开机,跑码C1,装上内存接上显示器,亮机。

技嘉GA-MA78G-DS3H主板点不亮维修 图6

技嘉GA-MA78G-DS3H主板点不亮维修 图7
