迅维实地学员分享:宏基5-471接适配器插电池不触发怪问题修复

  本文为迅维实地学员精诚计算机原创,迅维论坛ID:488660

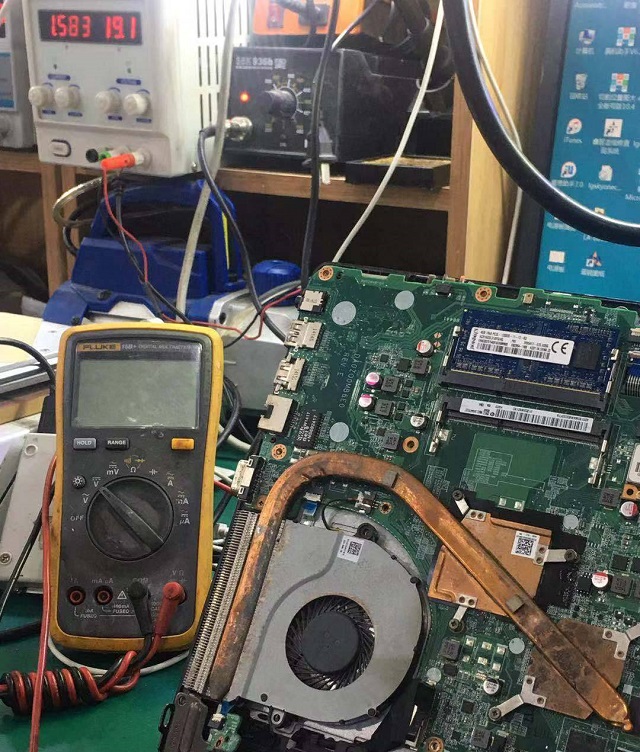

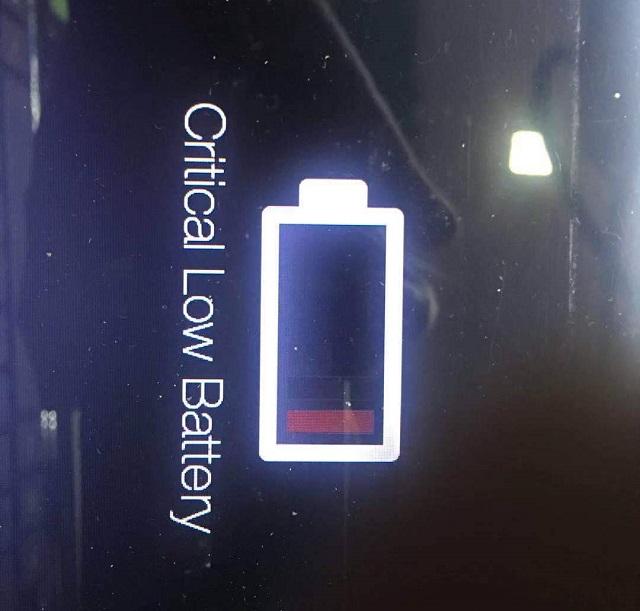

  一台宏基笔记本E5-471,单用适配器开机一切正常,单用电池提示电量低,但是装好电池接入适配器无法触发也不充电,电流0.004。

迅维实地学员

  适配器模式公共点19.7V,电池模式公共点11V多,电池适配器同时接入公共点是11V多,问题找到了,应该是EC只是检测到了电池没有检测到适配器,所以没有打开适配器放电管,打开图纸看看保隔电路。

迅维实地学员

迅维实地学员

迅维实地学员

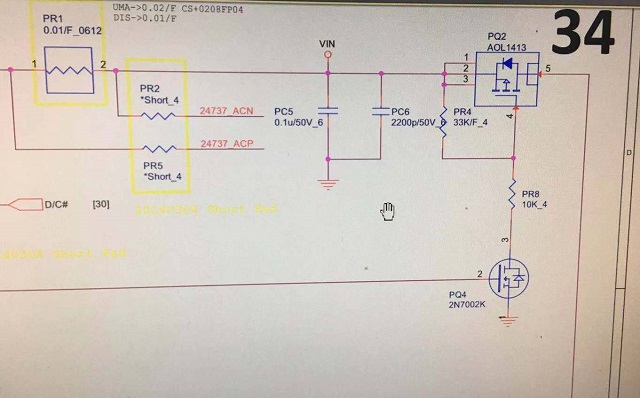

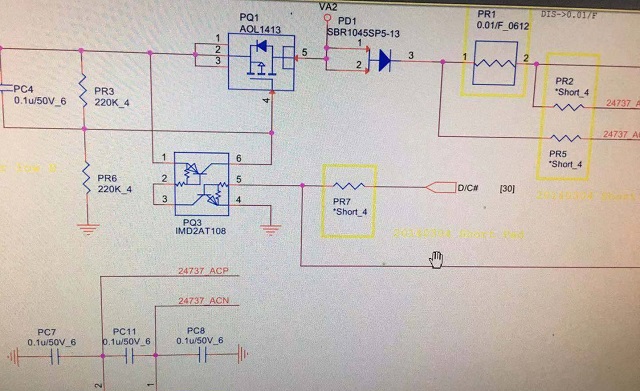

  电路比较简单,PQ1是适配器放电管,PQ2是电池隔离管,PU1是充电芯片24737,正常情况充电芯片检测到适配器插入ACOK#开漏输出为低电平,PQ6第三脚经PR12上拉为高电平给EC发出ACIN,EC的D/C#输出低电平到PQ3的第五脚,此时PQ3内部的两个三极管截止,PQ4 MOS管截止。适配器19V经过PR3,PR6分压后大概9.5V加在PQ1的4脚,PQ1导通公共点就有了19V适配器供电,同时19V电压经过PR4电阻加在PQ2的4脚,PQ2截止,电池适配器隔离。

  知道时序就简单了,仔细检查了充电芯片EC几个管子,外观看不出有啥问题,基本排除充电芯片EC的问题,接下来就是测电压了。检查后发现D/C#单独适配器插入是低电平,单独电池接入是高电平3.3V,这都正常,同时接电池适配器试试。试过后果然发现了问题,接电池后有没有适配器插入都是3.3V高电平,这说明只要电池接入EC都会检测到电池,都会开启电池模式发出D/C#高电平打开PQ2,截止PQ1,电池只要在就没有适配器什么事,除非是没有电池存在,EC才会考虑适配器,,这是什么原因?

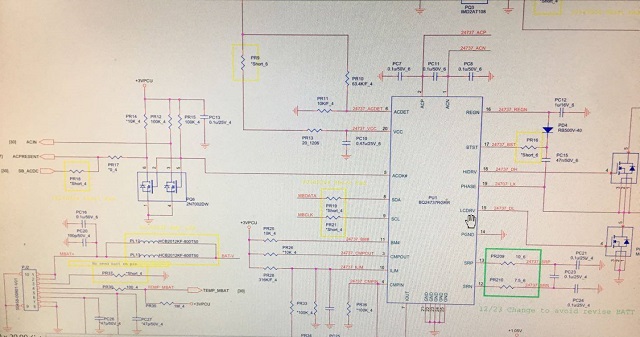

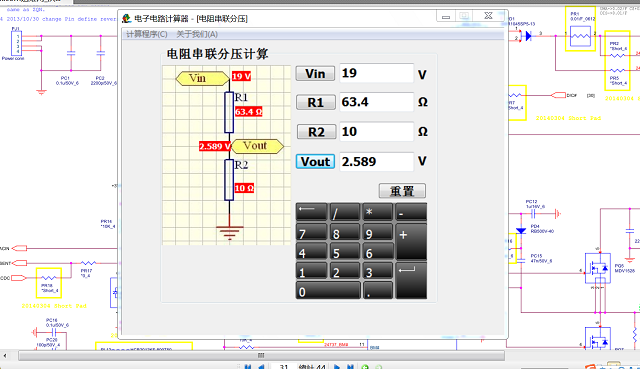

  第一个应该是ACIN,充电芯片坏,EC坏等等吧!先查一下ACIN。ACIN是PQ6的3脚发出的,刚才说过了,适配器模式PU1的6脚检测到有2.几V电压(具体多少V阈值要查数据手册)。根据PR10、PR11阻值分压应该是2.58V。


迅维实地学员

  这是根据PR10、PR11算的分压值,实测2.4V忘了拍照片,测PQ6的2、5脚都是0V,说明充电芯片没有问题,但PQ6的3脚是0.7V?  不对啊,测下PR12的另一端3.3V,电压过了一个100K电阻变成0.7V了,是PQ6坏了?

迅维实地学员

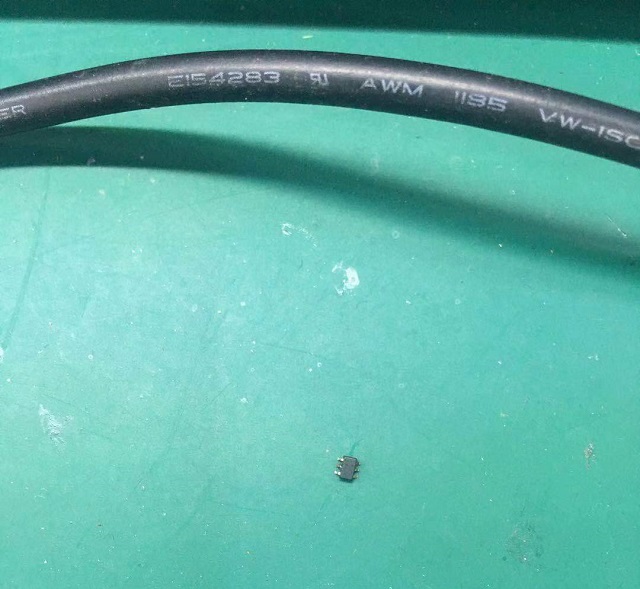

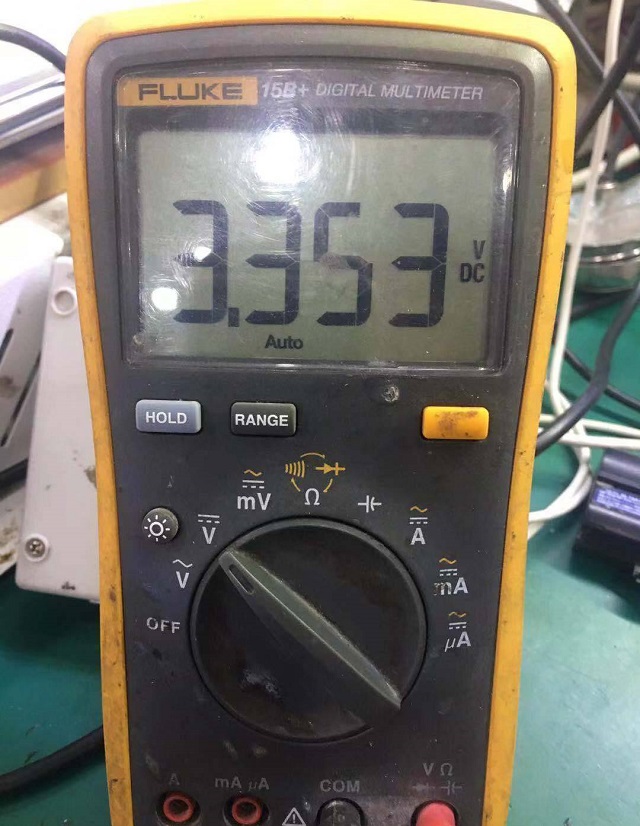

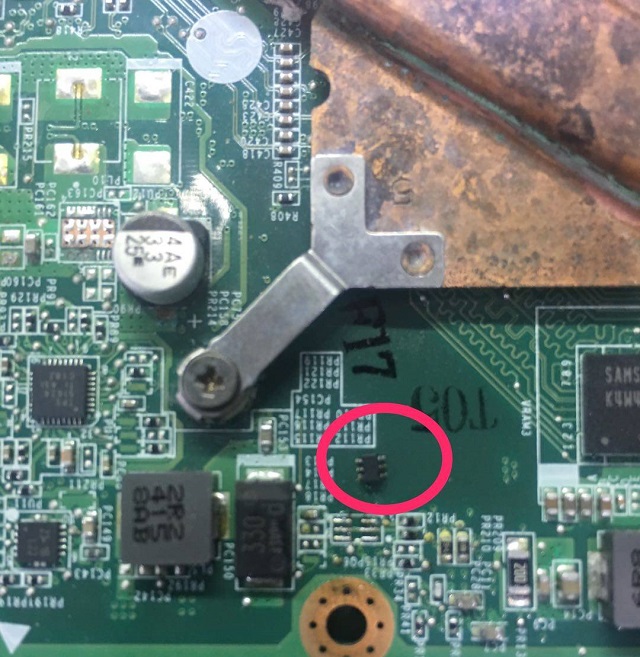

  拆了PQ6测一下电阻两端都是3.3V。

迅维实地学员

迅维实地学员


  看来是PQ6坏了拉低了3.3V变成0.7V,所以EC在没有电池存在时候还是发出D/C#低电平,适配器模式公共点正常产生,但是电池适配器同时存在时,EC检测到电池但是ACIN只有0.7V,EC认为是适配器不存在,所以发出D/C#高电平3.3V,关闭PQ1打开PQ2(但是没有电池ACIN也是0.7V为什么D/C#是低电平,就不知道ED的ACIN脚阈值是多少,我觉得不用深究了,毕竟咱们是修电脑不是设计)。

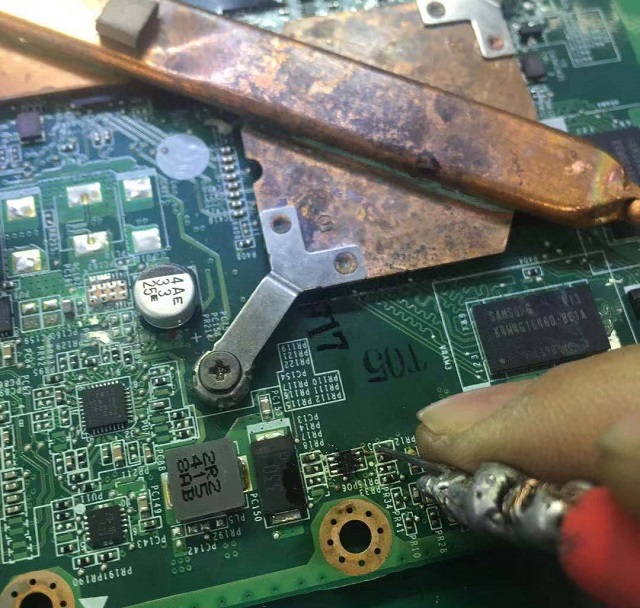

        找到问题元件就换吧!可是这种双MOS管哪里找呢?看看图纸PQ6只是用了一个管子,还有一个没有用,不会同时坏了吧?碰碰运气,把它掉个头。

迅维实地学员

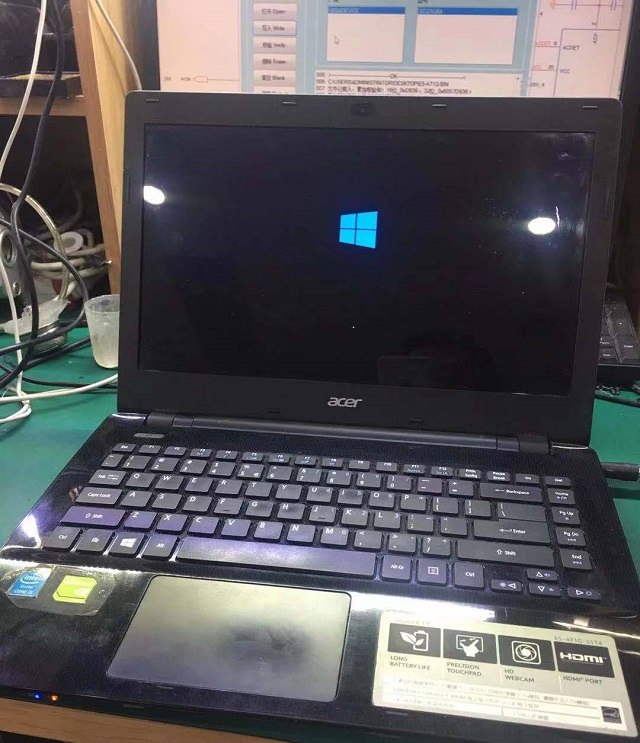

  接入适配器PQ6的3脚3.3V,接入电池适配器也可以触发,电池充电正常,维修结束。

迅维实地学员

迅维实地学员

迅维实地学员
