【主板型号】华硕EX B85M-V

【故障现象】主板开机不触发


华硕EX B85M-V主板开机不触发维修 图1

【维修过程】

　　拿到机器后，测量条件3V待机正常。

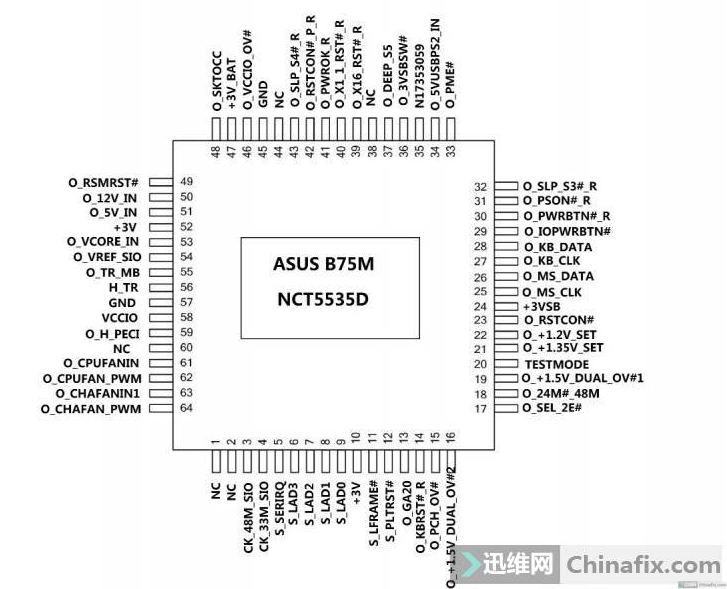

华硕EX B85M-V主板开机不触发维修 图2

　　EC采用5535d测量供电正常，RSMRST正常，开关机收到信号正常，EC也发出PWRBTN给南桥，但是收不到SLP_S3，确定不关EC的问题，没有图纸，找南桥待机信号也麻烦，直接拆南桥测试。

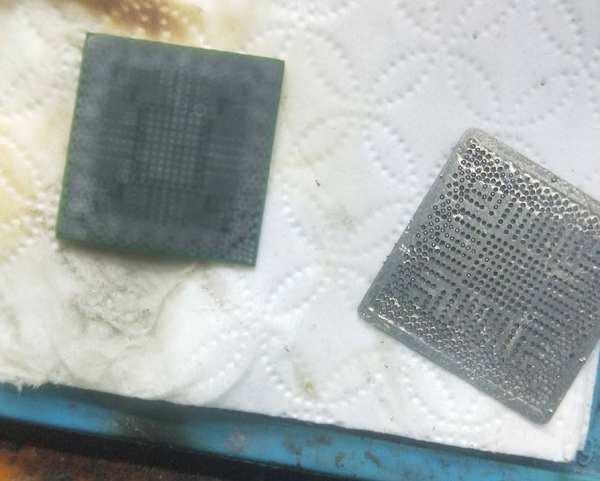

华硕EX B85M-V主板开机不触发维修 图3

　　找一个B85的点位。


华硕EX B85M-V主板开机不触发维修 图4


INTVREN 2.4V；DSWVREN 2.4V；SRTCRST 2.4V；RTCRST 0.1V不正常，打阻值102，这个是3.3电子经过一个电阻到一个延时电路产生，延时电容挂了，换好后，开始植桥。


华硕EX B85M-V主板开机不触发维修 图5

　　平时维修没图纸的笔记本上常用从桥开始跑线，一般手工到位的伙伴们可以采用。

　　 开机测试，完美亮机。
