海尔L32N01黑屏、无声音维修案例

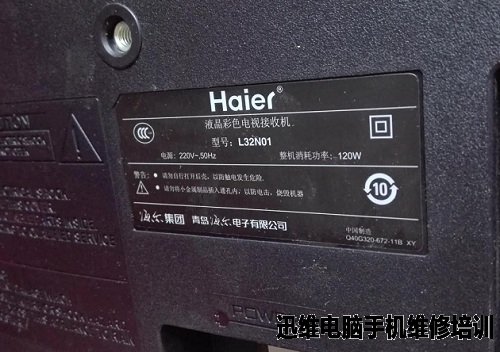

  机器型号:海尔L32N01

海尔L32N01黑屏、无声音维修 图1
海尔L32N01黑屏、无声音维修 图1

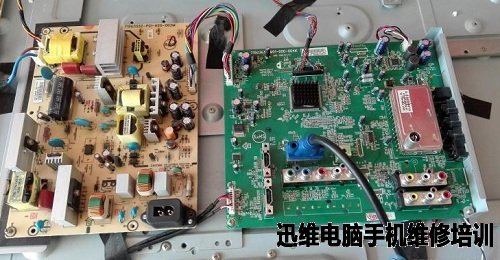

  故障现象:

  通电指示灯红色,按电源二次开机指示灯变为蓝色,但是屏幕始终黑屏,无声音。

海尔L32N01黑屏、无声音维修 图2
海尔L32N01黑屏、无声音维修 图2

  维修过程:

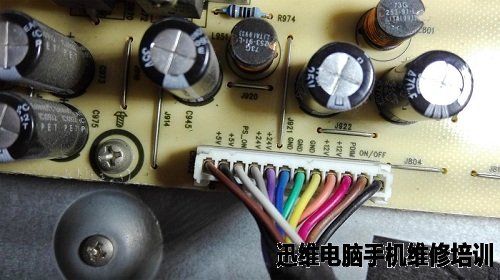

  1、检测电源板输出到主板5V电压正常。

海尔L32N01黑屏、无声音维修 图3
海尔L32N01黑屏、无声音维修 图3

  2、主板和电源板连线中的PS-ON脚电压,根据电路图分析在待机是低电平,开机是高电平。实际测量红灯时为0V,在按下待机电源键时变为5V高电平后几秒又变为0V。怀疑保护电路动作,经检测未发现导致保护的故障点。

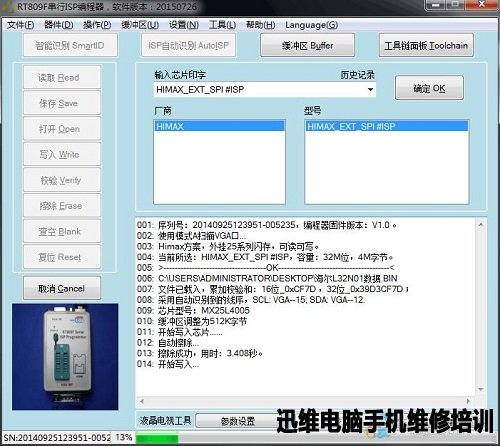

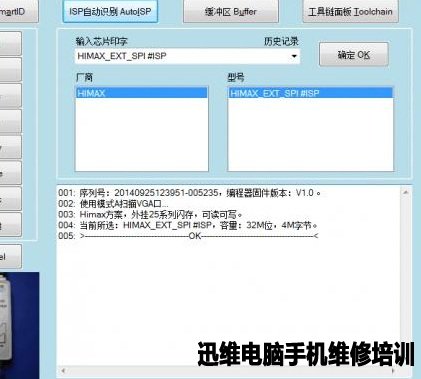

  3、怀疑主板FLASH程序数据有损坏。接上编程器,先将原机数据读取出来备份。

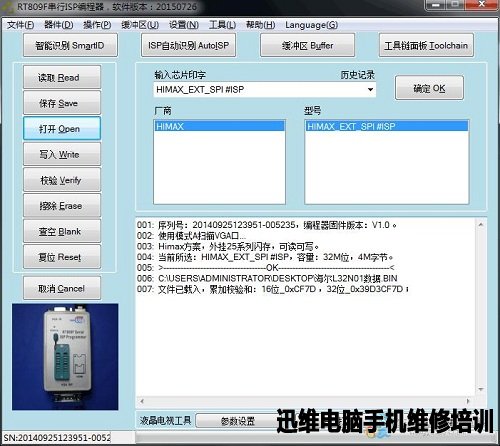

  4、该机为MX25L4005存储器,网上下载一个和主板以及屏型号配套数据。

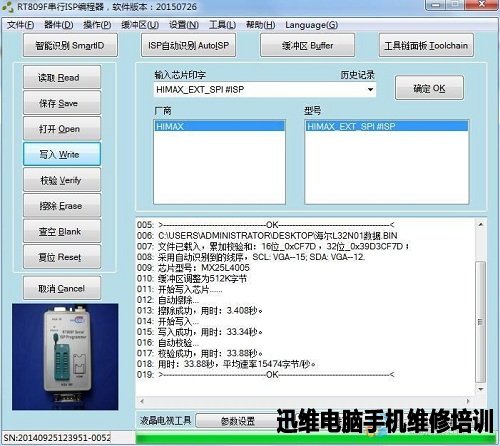

  5、用编程器写入机器中。

海尔L32N01黑屏、无声音维修 图4
海尔L32N01黑屏、无声音维修 图4

海尔L32N01黑屏、无声音维修 图5
海尔L32N01黑屏、无声音维修 图5

海尔L32N01黑屏、无声音维修 图6
海尔L32N01黑屏、无声音维修 图6

海尔L32N01黑屏、无声音维修 图7
海尔L32N01黑屏、无声音维修 图7

  6、将机器断电后再开机久违的画面出来了。维修到此结束!
