大家都知道，不论是早前显卡门事件主角NV 8系列的显卡还是别的任何型号的显卡，都会因为长期温度过高而损坏。


反思
　　 就算是安装有显卡门的主角NV GEFORCE 8400MGS，在HP,DELL,神舟等高性价比笔记本电脑上却发生的最多，而在SONY SZ系列上却发生的较少。别的型号的笔记本，因为显卡温度过高损坏的笔记本品牌也集中在HP,DELL,神舟等品牌上，SONY SZ1,2,3（G7400）系列却很少，而SONY C12,C22(G7400)系列却很多，为什么呢？撇开显卡门纵观全局，单看价格，大量因显卡温度过高而损坏的笔记本的价格往往较低，中国大陆产，极少因上述原因损坏的笔记本往往价格很高，是前者的2-4倍。例如SONY C22 9800元，当时在SONY笔记本里是很便宜的一个型号，国产，因上述原因损坏的较多。而SONY SZ系列，当时15000-29999元，日本原产，因上述原因损坏的极少。

　　这是为什么呢？为什么价格高的坏的少呢?这个成本有关，和组装工艺有关。

　　在中国的笔记本代工厂，生产的大多是高性价比的笔记本电脑。所以组装工艺要求良品率高，成本低。注：这里的“良品”指的是出厂的时候质量指标要达到其OEM客户的质量白皮书所要求的内容，即出厂时各个质量指标都合格。

　　我们知道，独立显卡的发热是很高的，为了散热，独立显卡芯片都配有相应的散热器，有独立的纯铜散热片接触显卡芯片。但是，纯铜散热片相对封装好的显卡芯片是比较硬的，组装工艺若是直接接触，因个体原因，拧螺丝的工人会把握不好拧（散热片）螺丝的深度和力度，有一定概率会导致显卡芯片被压坏，导致主板报废，损失1000元，而一个组装流水线上的工人的月工资才2000多，赔不起，代工厂也赔不起。

　　对应的，代工厂往往会在显卡散热片和显卡芯片之间设计一个缝隙，或者没有缝隙，都会增加一个缓冲填充物，名曰“固态导热硅脂”，0.5-3MM厚，导热率在0.6W-0.9w/km之间，而纯铜的导热率是这个数值的500-600倍，导致显卡芯片的散热效率大大降低，但是还是可以达到指标。但是这个固态导热硅脂在高温(50度以上)时会加速老化，半年到两年后（根据用户的使用状况而定），最后变为粉末状，导热率下降到0.05w/Km左右，完全成了热的不良导体。此时，用户没有在意的话，显卡的温度往往在运行中会达到80-100度，很短的一段时间后，显卡就会因过热而损坏，特别是显卡门时间的主角显卡型号，因过热而损坏的时间会很短。本人的哥哥使用的SONY C22因显卡过热损坏后，经本人拆机检查，发现显卡散热片和显卡之间的填充物已粉末化。

　　而生产相对高价笔记本的国外代工厂（或某个时期代工高价笔记本的国内代工厂的对应的组装流水线），则没有在显卡和显卡芯片之间增加填充物，相应的人工压坏显卡的损失都转嫁到高价高利润的产品上去了，或者组装流水线的对应环节采用的是更高工艺的无填充物安装法（例如严格控制对应零件的大小厚度，并严格掌握拧螺丝的线性长度）这样会增加人工成本，损失也转嫁到高价高利润的产品上去了。所以，我们买到的进口高价笔记本因显卡温度过高损坏的概率要小的多。

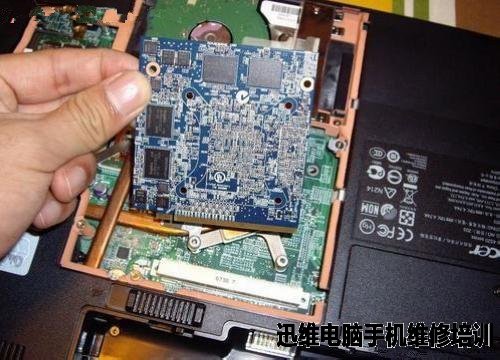

笔记本显卡
　　这样就导致了一个矛盾，所有高性价比的笔记本在保修期内显卡的温度会比较高，并很可能在过保后再因显卡温度过高而损坏，到时候就是用户自己掏钱维修了。到时候维修的时候，不管显卡芯片和散热片之间有没有缝隙，官方或非官方维修人员往往会继续添加这个填充物，以规避压坏显卡芯片的风险。这个问题就会继续存在，并导致笔记本在一个较短时间内损坏（看维修时的用料和工艺水平），导致笔记本损坏的有填充物只要继续存在，问题就没有解决。那么，事情往往会这样恶性循环-不断维修或者换主板。

　　对应的，解决这个问题就是在缝隙之间增加一个相应厚度的纯铜片或者纯银片，用液态含银硅脂两面连接。没有缝隙的话，就涂好比较好的液态硅脂，拧紧散热片螺丝。这只有有相当动手能力和经验的用户自己去做，没有人会去愿意承担压坏显卡的风险的。

　　那么，现在分析出改造的必要性，假定以上改造所有用户都会，那是不是一定要改造呢？不能忽视以下情况：在保修期内，别的部件出了问题呢（不是因动手改造引起，而是小概率的符合正态分布的正常故障），结果是：因拆机失去保修，不于质保，用户在保修期内也要自己掏钱维修。

　　现在就得到一个矛盾，对于没有相当动手能力的用户，买到的带独立显卡的高性价比笔记本电脑产品，损坏往往在保修期外，却无能为力！

　　以上矛盾，对于广大购买高性价比笔记本电脑的普通用户都适用。所以，看到此篇文章的有一定动手能力的用户，都到我们论坛去学习改造显卡散热的帖子吧！~为了性价比，让我们的显卡改起来！~

　　加注：有网友有疑问，问为什么全金属的笔记本电脑摸起来反而比塑料外壳的笔记本电脑要烫？

　　 为了排除外部环境变量，在机器内部没有积灰，风扇没有老化的情况下（例如刚出厂时）。对比笔记本散热，可以发现，全金属外壳的笔记本电脑往往比同样配制的塑料外壳的笔记本电脑在同样的使用状况下，摸起来更烫，我认为这反而说明了散热好。为什么呢？我们看问题，不能仅仅从表象看。在显卡芯片型号和使用状况一样的情况下，发热是几乎一样的，金属是热的良导体，利用金属外壳散热，是全金属机器的优点，所以摸起来更烫在某种意义上讲反而更好。是早期的笔记本电脑为什么不容易坏的原因之一，早期记本电脑大多都是奢侈品，全金属外壳的比较多，而现在为了降低成本，ABS塑料外壳的比较多。

　　显卡系列维修主题相关专题帖：https://www.xinxunwei.com/xkwx/11256508.html
