【显卡型号】GTX 1080TI 显卡

【故障现象】显卡花屏

【维修过程】

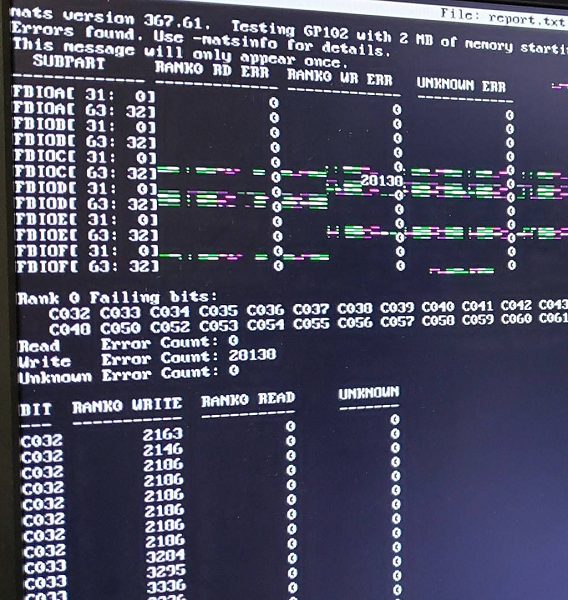

　　收到一款GTX 1080TI 显卡，故障是花屏，跑MATS测试一趟，C组高位内存出错。



　　GTX1080TI PCB设计是12颗显存，由于A组低位这颗没有焊接，所以显存是11GB。那么两种可能，C组高位（M8）这颗内存出错，或者GPU虚焊。先易后难，换显存先。

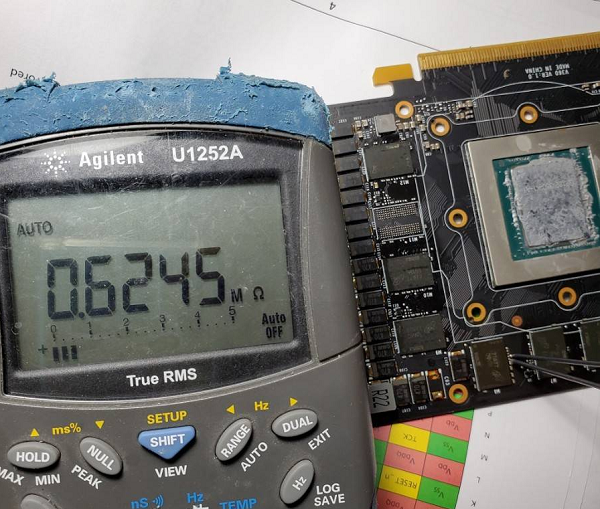

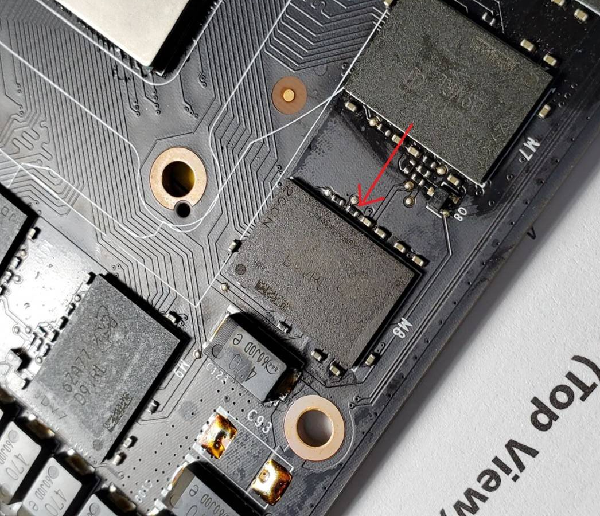

　　换上一颗新买显存后，故障居然还是一模一样，那么就是GPU虚焊了，正准备动手干GPU时，因为加焊GPU还从来没有成功过，之前有干废了两块显卡，于是先测量显存外围电阻，其中一个电阻测量值是0.6M，感觉不对。

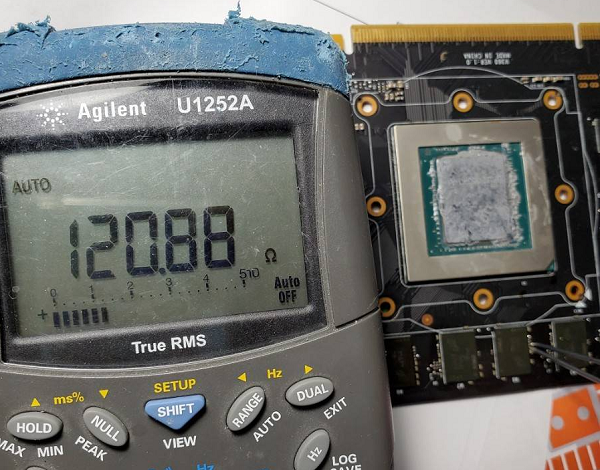

　　对比一下另外一颗显存M6，外围电阻布局一致，同样位置电阻测量却是120欧。

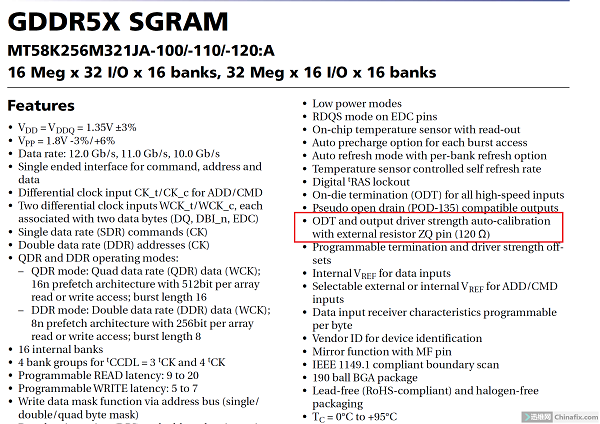

　　期间翻了一下芯片手册，确实有提到一个120欧电阻。



　　基本可以确定是这颗电阻失效了。



　　更换这个120欧电阻后，故障排除。维修到此结束。
