迅维实地学员分享：神州战神K610C-I7按开关电流0.06通病维修

　　本文为迅维实地学员lin19880612原创，迅维论坛ID：1151669

　　原文链接：https://www.chinafix.com/thread-1166485-1-1.html

　　今天接到台神州战神K610C-17，插上电流表0.01，按开关电流表到0.06有跳变，按4秒开关有关机动作。直接拆机，量了下各大电感只有3V5V，其他的一个电压都没有，上BGA加焊了桥亮机了，心想运气这么好。

　　马上装机，上完螺丝，再开机2分钟左右才进去系统，太慢了，不死心又重启了下还是2分钟，第3次开机电流又到0.06不动了，心想会不会是桥挂了？这时想起实地同学关学霸前几天也修过一台神州战神的K650D-I5，故障也是0.06不动，跟我的这一模一样。

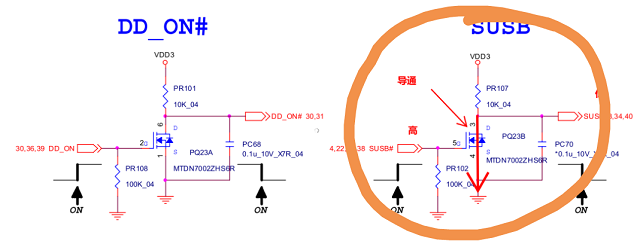

　　让学霸把链接发给我，看了下他的帖子，发现图纸跟我的K610C-I7主板外形一样，图纸也一样，他修的是PQ23没输出低电平的SUSB。

　　量了下我这个的PQ23B的3脚没电压，说明SUSB正常，心想难道跟学霸的故障不一样？又量了下内存供电的开启10脚没电压，应该是SUSB到10脚中间出了问题（一般是先出内存供电，再出桥供电，CPU供电）。

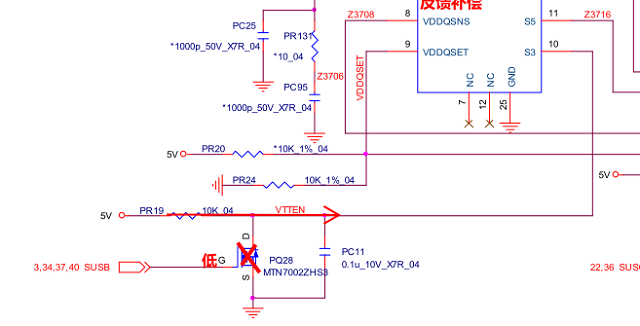

　　SUSB为低，PQ28截止，量了下PC11没坏，量了下PR19发现没5V电压，查图5V来自PQ25A，由VDD5转换过来的。

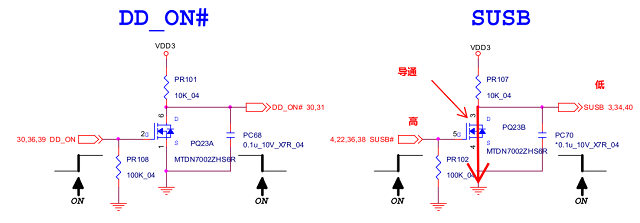

　　SYS15V正常，VDD5正常，3脚没电压，78脚和12脚没导通，量了5脚DD_ON#为高，触发前后都是3.3V，正常应该是触发前为3.3V，触发后为低，不正常，查图发现DD_ON#来自PQ23A，又绕回来了。

　　DD_ON是桥发出SLP_S3转换的，测量DD_ON触发前为低出发后为高正常，6脚触发前后一直都是高没有跳变，明显的是PQ23坏了，但是找了半天实在找不到芯片更换，只能偷懒出大招了。

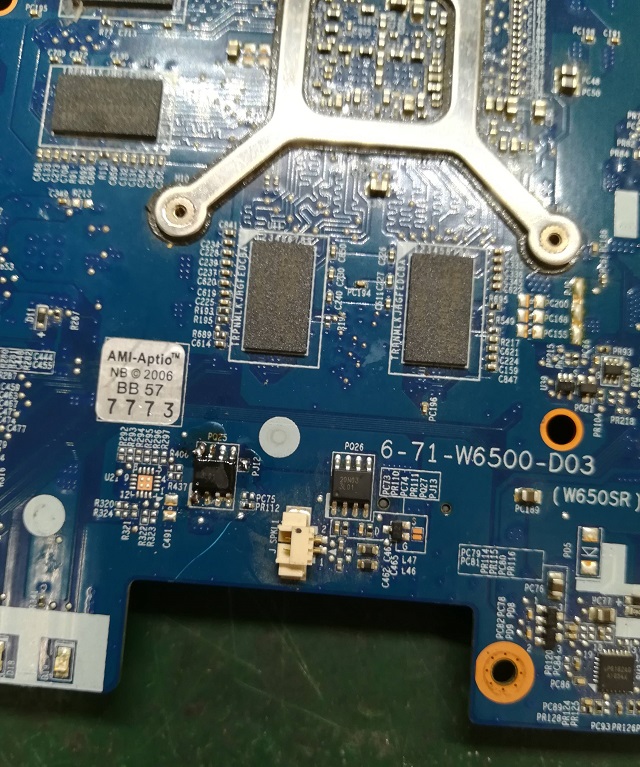

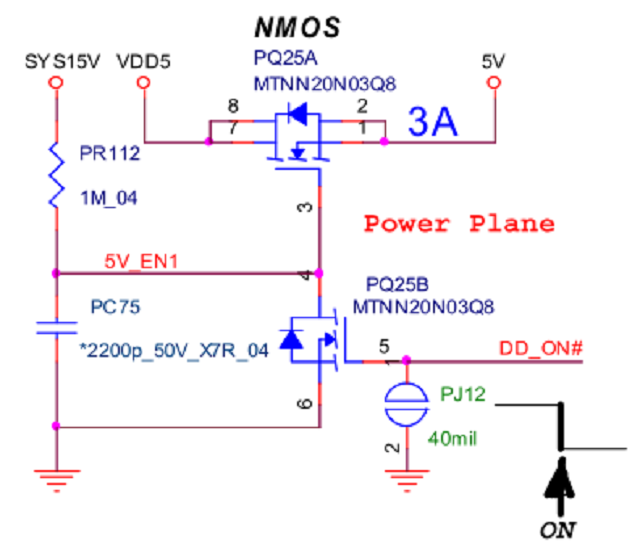

　　把PQ25的5脚PJ12上一坨锡接地强制拉低DD_ON#，PQ25B截止，PQ25A导通，5V出来了，按了下开关电流刷刷上去了跑到1.12，马上接上屏，还不亮瞬间崩溃了，折腾一上午了都要哭了。

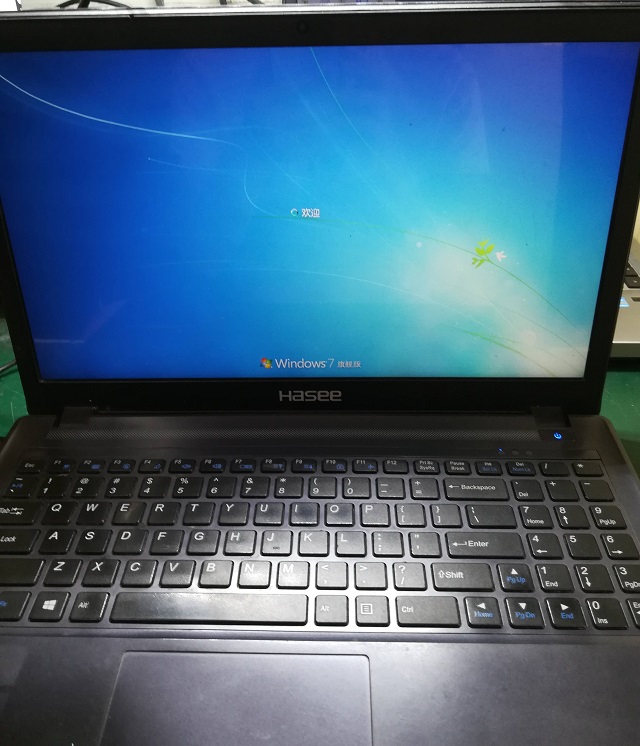

　　看到内存插了2根就拔了一根，再按开关刷刷跑到1.6，马上把拔下的内存用橡皮擦下插了上去，电流又跑到1.6，装机1分钟左右进系统，开机有点慢，马上把学霸改过ME的BIOS要了过来，刷上开机20多秒进系统，机械盘20多秒已经很快了。神州战神K610C-I7，K650D-I5都是PQ23出问题，应该是个通病。
