【显卡型号】双敏GTX560SE显卡

【故障现象】开机不认卡

【维修过程】

　　收到一双敏GTX560SE显卡，故障是开机不认卡。不认卡这种故障，先查供电然后是时钟，复位。

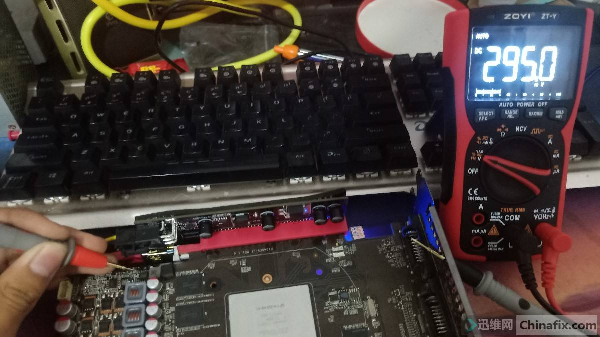

　　上电开机测GPU供电0.9V正常，显存供电1.5V正常，锁相环电压0.5V这个不正常，正常要1.05V，先从他开始查起。

Vout电压

　　供电芯片是APW7145，查了一下资料需要测量的有：2脚VIN输入，6脚EN，4脚FB反馈。

这里测量的结果是：

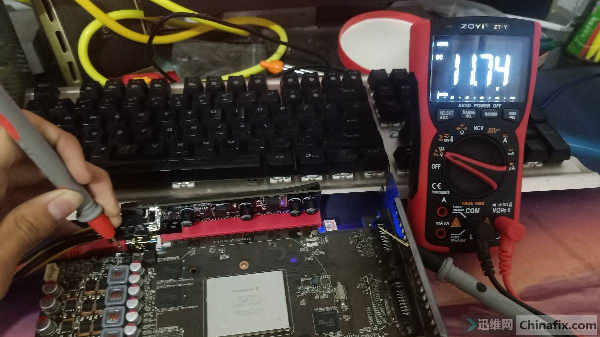

　　VIN 12V    正常

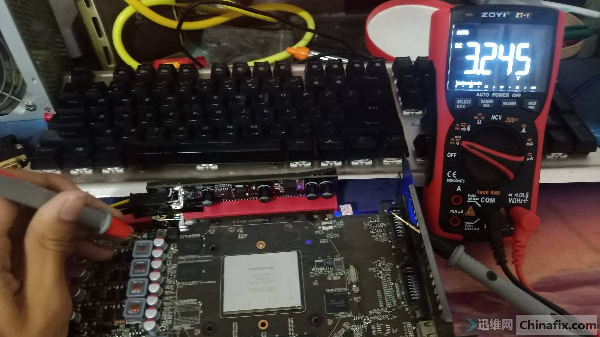

　　EN   3.3V  正常

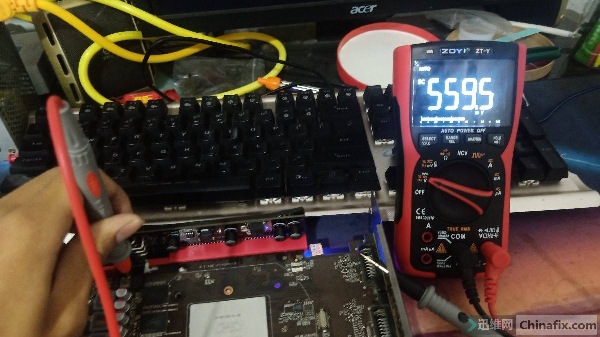

　　FB   0.3V   这个不正常

VIN电压

EN电压


　　FB作为反馈引脚正常电压应该在0.8V或0.6V（因芯片的不同而异），这颗芯片FB正常电压为0.8V是正常的，这颗芯片坏掉了。

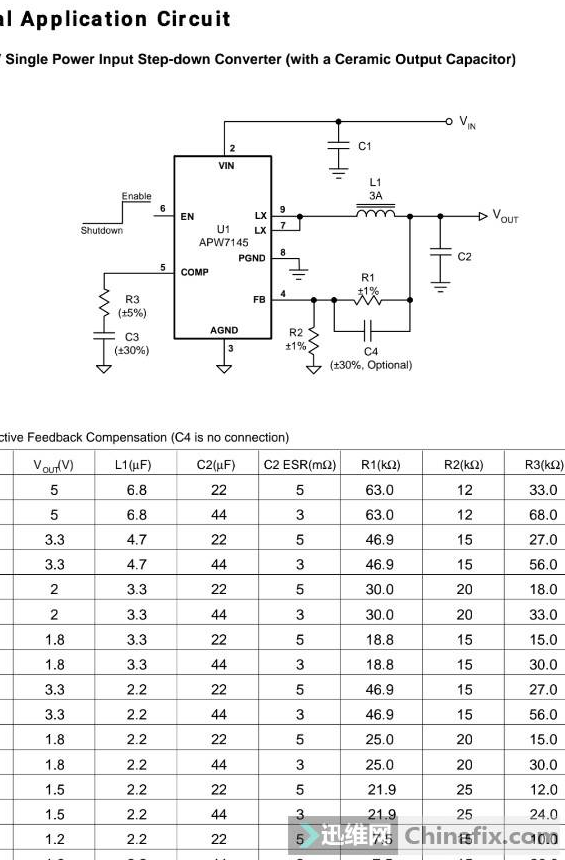

　　因为查看这颗芯片的电路图得知，Vout经过两颗分压电阻到4脚FB，

在FB脚的电压低于0.8V的时候芯片控制LX输出；

在FB脚的电压高于0.8V的时候芯片控制LX关断输出；

　　锁这个电压只有0.3V芯片输出也不正常，就可以判断芯片损坏或外围电路损坏。

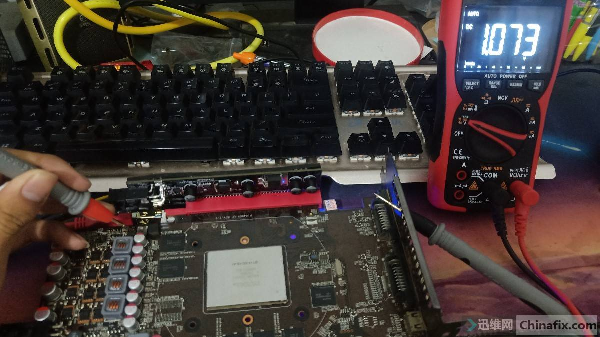

锁相环电压

　　测量分压电阻正常，果断更换芯片。正常亮机，故障排除，维修到此结束。

修复后锁相环电压
