【机器型号】戴尔I5-7559笔记本

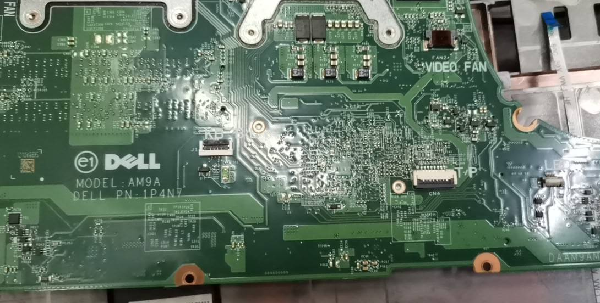

【主板版号】AM9A  DAAM9AMB8D0 Rev A0

【故障现象】笔记本不开机

【维修过程】

　　收到一台戴尔I5-7559笔记本，客户描述电脑不能开机了。上电待机0.001按开关不触发。

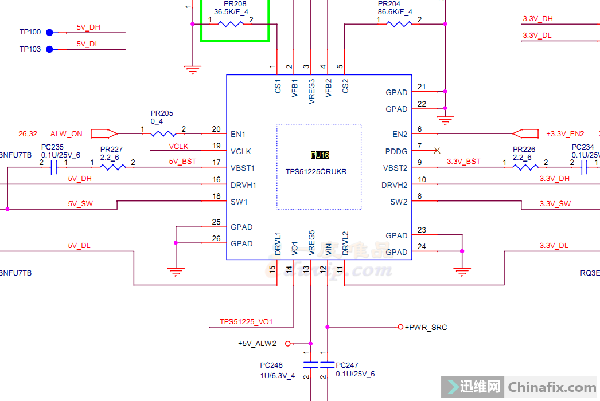

　　外接电源线测试待机3V正常，5V只有1.6，测量待机线性跟开启，线性开启一切正常，那5V待机怎么只有1.6V【待机芯片1225C】。

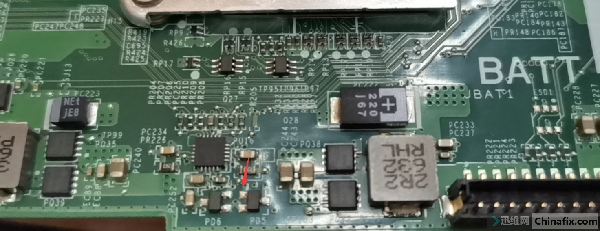

　　电感阻值偏低320没事，应该后级有问题，测电感另一边对地阻值132，点位打开，追查看见一个二极管。

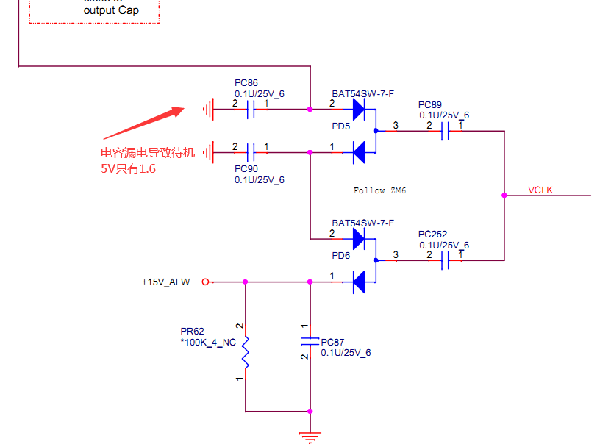

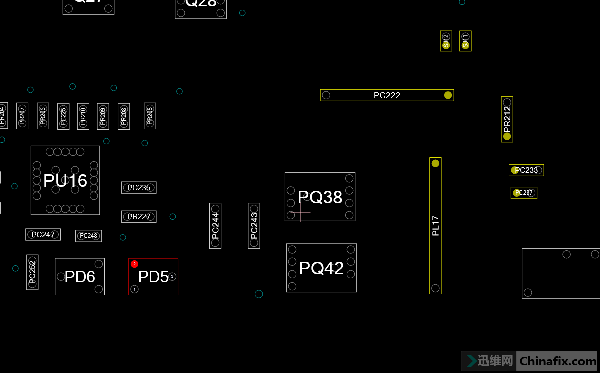

　　PD5这个测量1脚1.6，3脚12V PD6是15V-12V+那为什么PD5没转过去难道管子坏了？就想先换管子时候想起看看图纸是否有电容之类的。

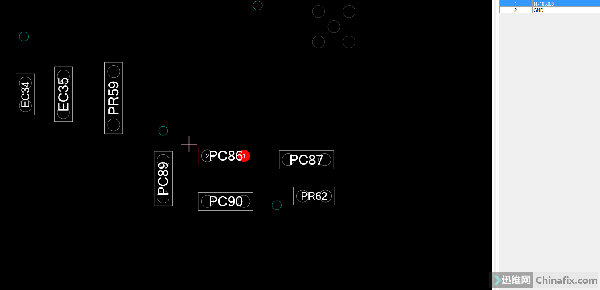

　　看图纸连个PC86电容【这电容在待机背面】。拆了再说，拆掉继续测试5V电感阻值变成455，这电容短路吗？再上电测试待机5V出来了，一切正常上电开关触发跑1.25亮机。

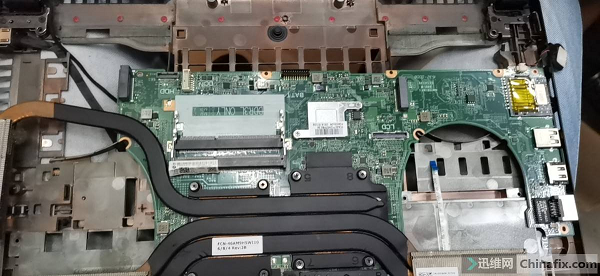

　　装机测试，功能一切正常。故障排除，维修到此结束。
