DELL M5010笔记本独显改集显维修案例

　　接修了一台DELL M5010笔记本，故障现象能触发，机器报警8声。加焊后显卡挂了，采用DELL M5010笔记本独显改集显进行修复。

维修过程：

　　本着先易后难的原则，拆开屏幕先插下排线，无果。拆机，重新插了一下屏接口，无果。

　　用风枪吹了一下显卡，亮了。上BGA加焊显卡，加焊后先不要急着通电，拿万用表打一下显卡上面的贴片小电阻二极体值，一测发现有一半的电容对地值为0，显卡加焊挂了。这台机器显卡芯片上最下面一行没有印刷型号，为了缩短维修周期，决定将笔记本独显改集显。

一、准备工作：

　　1、独显芯片取下。

　　2、取一个显存焊接到U4201位置。

　　3、相同阻值电阻3对，1K左右最好。

　　4、贴片电容若干。

10K电阻一个（用于上拉，没有可以用几K的电阻替代），

40欧电阻一对。（未测试其他阻值是否能正常工作）

240欧电左右电阻一个（未测试其他阻值是否能正常工作）。

二、注意事项：

　　1、工作台面整洁，不要有锡丝锡渣锡球。值完显卡后的小球不要掉在主板上。

　　2、风枪风力不要太大，小心吹飞排阻。

　　3、排阻取下来后放好，不要乱扔，还要用的。

三、操作方法/步骤：

第一步：将内存槽连的排阻调动到背面。

DELL M5010笔记本独显改集显维修

第二步：桥下侧的改动位置

第三步：

绿色框中的电阻取下，红色框中的电阻移动到黄色框

紫色框中的电阻用于分压，阻值要相等。

蓝色框中的两个电阻阻值为40欧。

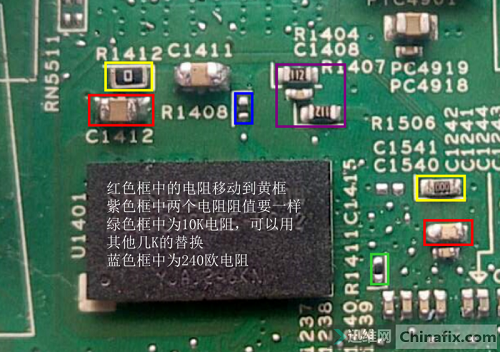

第四步：

红色框中的电阻移动到黄框；

紫色框中两个电阻阻值要一样；

绿色框中为10K电阻，可以用；

其他几K的替换；

蓝色框中为240欧电阻；

第五步：继续挪动排阻，老规矩，红色框中的挪动到黄色去。

第六步：补上最后一个0欧电阻。

　　更换完成后，加电测试，完美亮机，维修到此结束！

备注：

1、本贴HDMI模块不做改动，只能内接显示。帖子改动过程中不涉及图纸，只需要简单按照图片挪动增加电阻电容即可。

2、没有特别说明阻值的电阻，一律为0欧，可以用小电感或直接连锡代替。

3、除了上拉的10K电阻可以替换，其他阻值本贴写作者并未尝试，建议根据图纸原值代换。

本文作者：论坛ID(曹县精诚科技)
