vivo X21提供两个版本，普通版为非屏下指纹，也就是传统的后置指纹设计，提供6+64GB、6+128GB两个版本，售价分别是2898元和3198元；而配屏下指纹黑科技的vivo X21屏幕指纹版则售价3598元。今天我们拆解的是最受关注的vivo X21屏幕指纹版，该机正面配备19：9全面屏设计，相比去年流行的18：9全面屏手机，机身更为修长，同时由于采用刘海全面屏设计，加之下巴更窄，屏占比更高，屏占比超过90%。那么vivo X21内部做工如何呢?接下来我们通过对vivo X21拆解来一探究竟吧。



vivo X21



vivo X21拆解方法/步骤：



　　拆机工具：六角螺丝刀、塑料撬片、镊子、撬棒、卡针等。



　　首先将vivo X21屏幕指纹版关机，之后使用卡针，将侧面的SIM卡托取下，如下图所示。



关机、取卡



　　vivo X21屏幕指纹版虽然采用的是玻璃机身设计，不过屏幕下方依然有2颗六角螺丝刀固定。将底部的两颗固定螺丝取下，如下图所示。



取下底部固定螺丝



　　虽然螺丝卸掉了，但是vivo X21机身还采用了卡扣使其机壳和机身紧紧扣在一起，接下来就要使用撬片辅助来慢慢将机壳与机身分开。



vivo X21拆解



　　当机身左右和底部三边的卡扣都扣开时，机身就可以很容易与机壳分离了。



vivo X21拆解



　　机壳成功分开后可以看到机壳边角做了加厚保护，而且机壳上还有大量的石墨烯扇热贴纸，在电池部分位置还贴有泡棉，一是为了更稳定固定电池，二是为了使电池与机壳不发生接触。



vivo X21拆解



　　接下来回到机身，可以看到机身仍然采用传统的三段式设计风格，顶主、中电、下小板。但是这与前几代X系列的机器相比，顶部的主板相对小了，而底部的小板部分则大了。这是因为SIM卡槽设计在底部的原因。



三段式设计风格



　　接下撕下主板上的石墨烯导热贴纸，可以看到石墨烯贴纸下面还有一层铜箔导热层，这种设计并不常见，一般都是导热硅胶或者石墨烯扇热贴纸二选一，而该机采用了双重扇热。可见该机在扇热上考虑的还是非常周到的。



vivo X21拆解





　　接下来卸去螺丝盖板，卸掉主板后盖板翻过来，可以看到盖板上有一层泡棉，这个泡棉更加稳固的加强了盖板的作用，同时也避免了金属支架与排线BTB的直接接触。



vivo X21拆解



　　接下来使用绝缘撬棒将与主板连接的BTB全部断开。首先将电源BTB断开，防止金属工具碰到主板发生短路等不必要的损坏。接着依次断开屏幕显示器排线、底部PCB排线、侧边按键排线,在接着断开RF同轴电缆线。



vivo X21拆解



　　与主板连接的排线都清理完了，接着将主板上固定的五颗螺丝一一卸掉。





卸去主板上固定螺丝



　　可以看到顶部听筒和传感器的地方有一个金属盖板固定着，全区屏还有齐刘海的设计，这块支架的作用就显得非常重要了，卸掉后将盖板掀开可以看到有一个印刷排线使用触点连接，使其将听筒和主板完美连接在一起。



vivo X21拆解

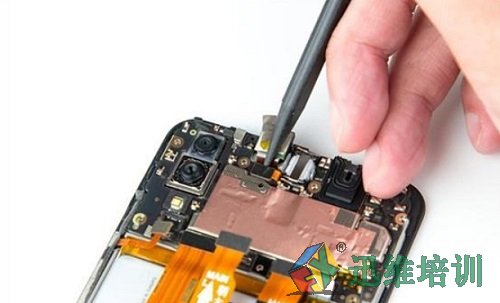

　　接着使用撬棒断开下面传感器BTB。



断开传感器BTB



　　卸掉、断开与主板连接的所有“障碍”后主板就可以取下了，用手将主板慢慢取下。



排除其它障碍后取下主板



　　撕开铜箔贴纸发现这个屏蔽罩为焊死的，为了不对主板照成伤害这里就不在拆解了。



vivo X21拆解



　　接下来用撬棒断开主板上的摄像头BTB，将其取下。前后摄像都为1200W像素，不同之处在于前摄为1200W像素2.0光圈，后置则为1200W像素1.8光圈+500W像素2.4光圈。虽然硬件没什么大变化但是软件拍照就厉害了，采用了AI功能。



摄像头特写



　　接下来我们将散热铜箔撕掉拆解屏蔽罩，拆开后我们可以清晰看到内部芯片，射频芯片、骁龙660处理器、闪/内存芯片等。



vivo X21拆解



　　取下主板可以清楚看到机身顶部的设计，可以看到摄像头、听筒、传感器依次排布在刘海区，而且听筒还有横向变成了竖向，可见为了刘海还是做了不少让步和改变。还可以看到主板开槽部分周围也有大量的泡棉密封，可见对主板的保护也是非常的重视。



　　接下来将听筒取下来看看。



听筒特写



　　顶部主板看完后接着我们来看看中部电池，电池设计和之前的设计没有什么改变，根据提示操作电池很容易就能取下。



　　vivo X21采用了聚合物锂电池，3200mah，11.85wh。电池容量一般，但是只要不是重度用户一天估计也是可以的。



电池特写



　　接下来我们拆解小板部分，用螺丝刀卸掉固定的螺丝。随后将其扬声器这部分模块先去下，可以看到扬声器来组AAC的。



扬声器背面特写



　　接下来断开小板的BTB排线，然后取下小板。看到SIM卡设计下小坂上是不是觉得怪怪的呢，这估计也是没办法才这样设计的。



小板正反面特写

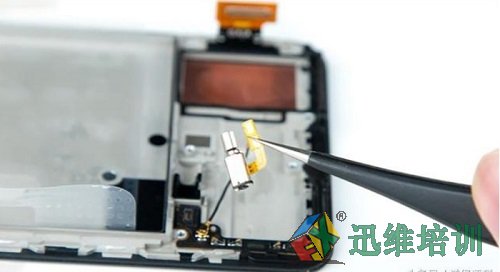

　　要说让步，这个振子也要算一个吧，这种振子的震动效果不是很强，没办法为了节省空间，让步妥协也是没办法的。



vivo X21拆解



　　接下里最值得期待的事情就要来了，所有的答案都在这块屏幕下面，待我们慢慢的将屏幕拆开。使用风枪和撬片辅助，将屏幕分离。



分离屏幕



　　屏幕成功分离，看到了吧，这就是屏下指纹，看到这你所有的好奇是不是都消除了。看到这是不是觉得它和普通的指纹没什么区别，不就是放到了屏幕下面吗，你错了！要穿过屏幕及玻璃盖板准确识别到指纹并不是那么简单的认为的。普通的指纹估计只能通过薄薄的玻璃去识别，而要通过屏幕和玻璃盖板再去准确识别估计就不行了。所以屏下指纹还是需要真正的技术的。



屏下指纹特写



　　至此，vivo X21拆解到这来基本就完成了，最后来张全家福。



vivo X21拆解全家福
