【故障机型】华为荣耀9X

【故障现象】手机不显示

【故障分析】

　　这种显示灯控二合一的机器不显示必然没背光，多为i2c总线有问题，不要乱搞背光三件套，换一百个ic也没用.

【维修过程】:

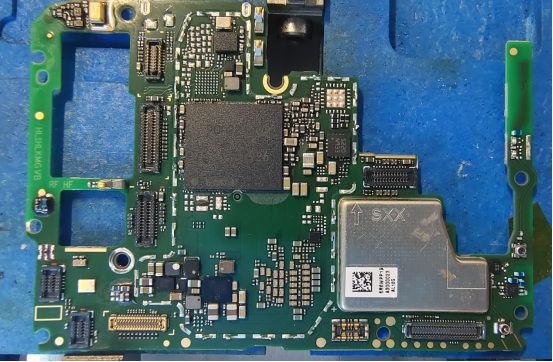

　　观察主板比较干净，这种最不容易找到故障点。

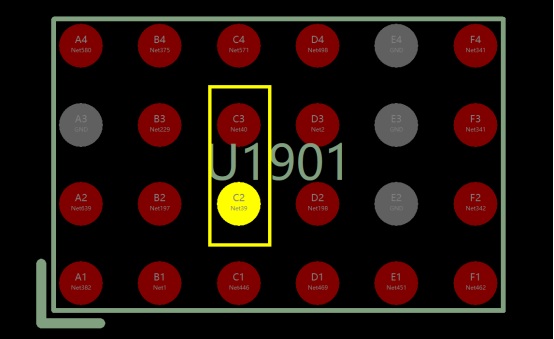

　　首先打开鑫智造点位图，我们来测量显示ic底脚的两路总线阻值和电压。

　　实测阻值正常，但是开机测不到1.8V。

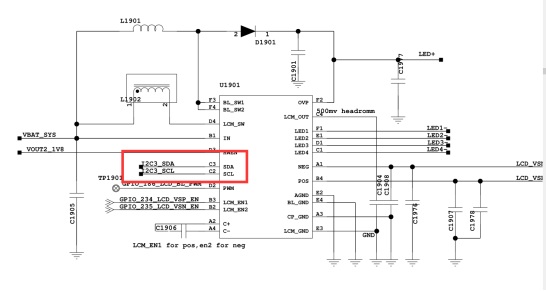

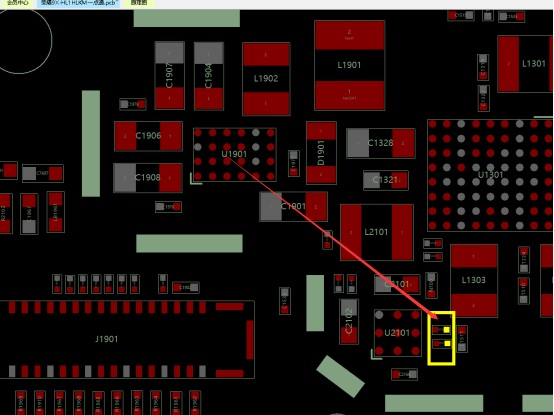

　　顺藤摸瓜找到通路俩上拉电阻左边是I2C3_SCL和I2C3_SDA，右边则是电源发出的VOUT18_1V8，这一路接地。

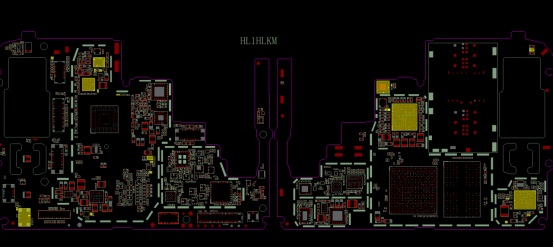

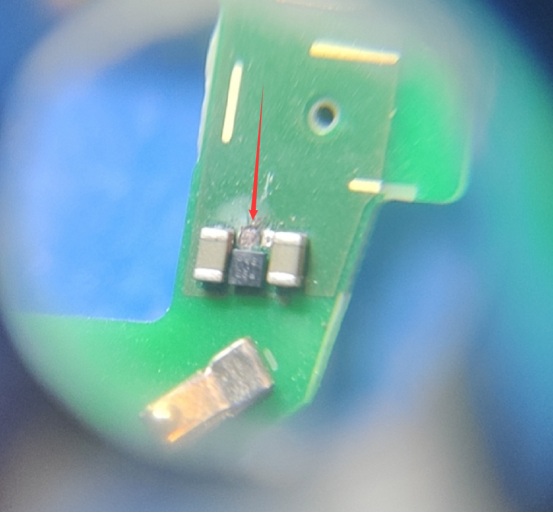

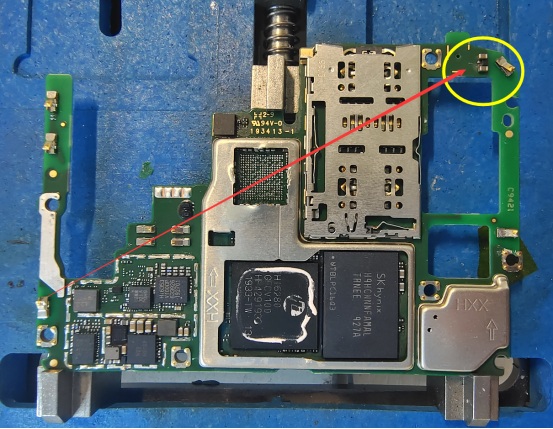

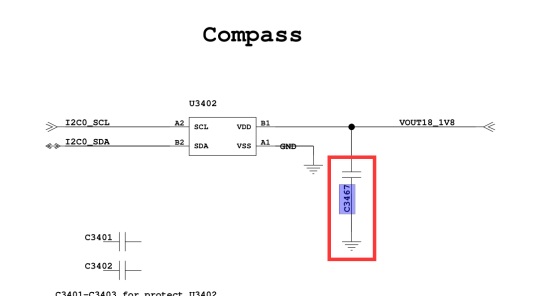

　　找到VOUT18_1V8相通的各个区域，挨个显微镜观察，发现右上角指南针ic旁边电容腐蚀烂了，两头接地。

　　直接抠掉，阻值恢复正常。

华为荣耀9X手机不显示维修图8

　　这个电容短路导致VOUT18_1V8短路，所以显示ic的两路总线I2C3_SCL和I2C3_SDA得不到上拉电压，因此显示ic不工作。

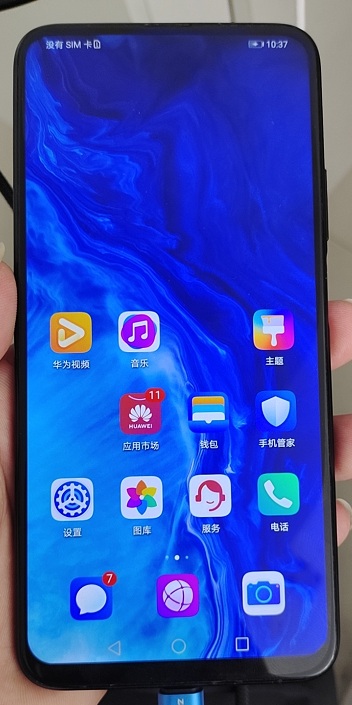

　　开机测试，一切正常，维修到此结束。
