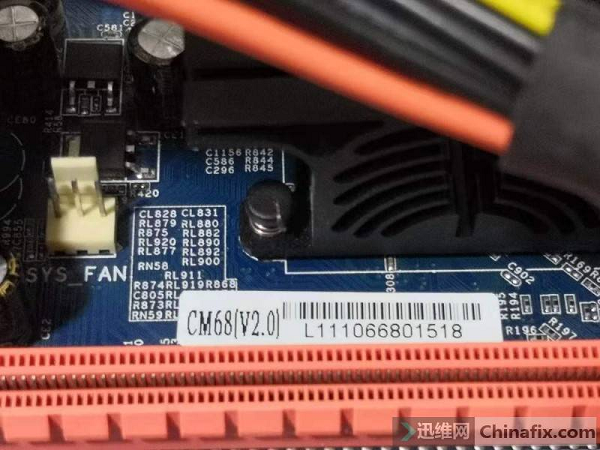

【主板型号】神舟CM68（V2.0）

【故障现象】开机复位灯常亮，无CPU供电

【维修过程】

　　收到一神舟CM68（V2.0）老主板，故障为开机后检测卡复位灯常亮，全板无复位，经过测量，除CPU无供电外，其它电压正常。

　　CPU供电芯片RT8855，芯片供电正常，EN不正常，平时维修直接拆EN脚的芝麻管，让EN不受控修复，这个板子拆了芝麻官倒是能开机，就是按关机后机器不断电，复位灯又常亮。看来还是EN信号的问题，因为没有图纸，只能跑线，EN经过一个上拉电阻后到2个芝麻官控制，刚才拆的就是后面的芝麻管，测前面的管子控制级电压正常，更换后面的管子还是不行，把2个管子都换了也不行。

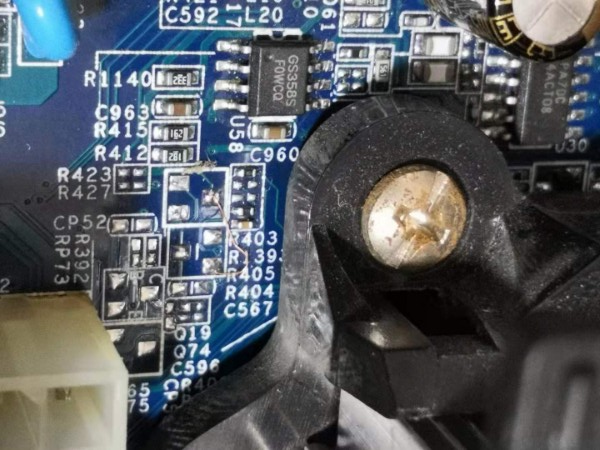

　　测量第一个管子的G级是3.3V控制，经过管子后经5V上接到第2个管子的G级，第2个管子截止控制EN信号经3V上拉产生，拆掉2个管子，直接让第一个管子的控制信号来输出EN。

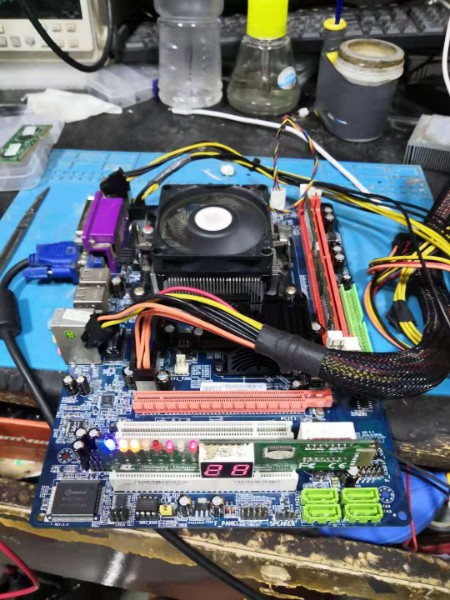

　　经过飞线，测量EN信号能够正常发出，开机也能顺利跑码，关机也不再复位灯常亮而不断电，故障修复。
