　　机器型号：iPhone6 Plus

　　故障现象：

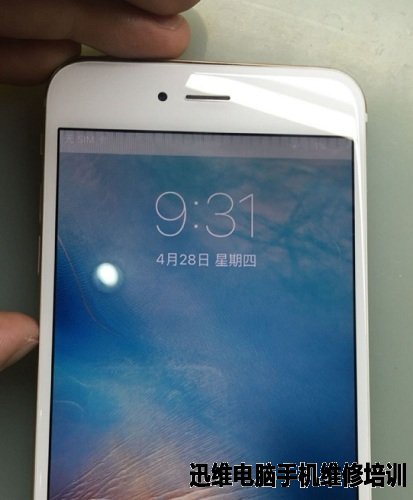

　　手机出现顶部花屏，随后就触控失灵，使劲拍拍还能用，不久问题就又会出现。

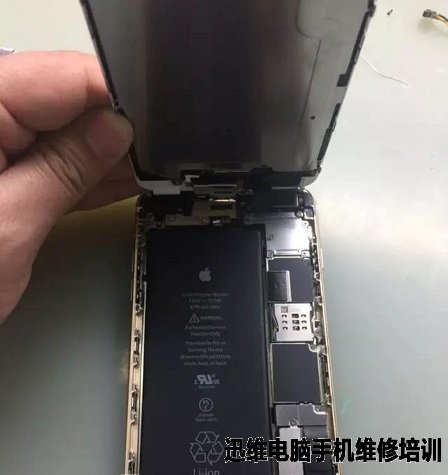

iPhone6 Plus 花屏触控失灵维修图1

　　维修过程：

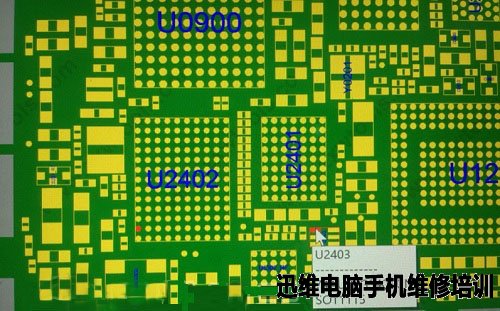

　　其实，出现问题的原因很简单，绝大多数都是因为外力挤压、摔等引起的主板黑色触控IC（U2402）到U2403之间断线！如图红色点处:

iPhone6 Plus 花屏触控失灵维修图2

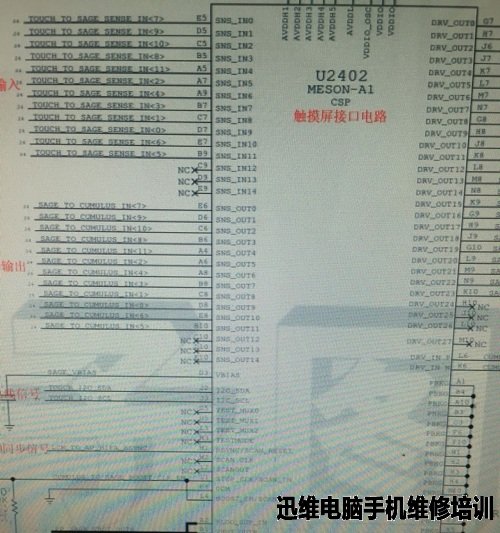

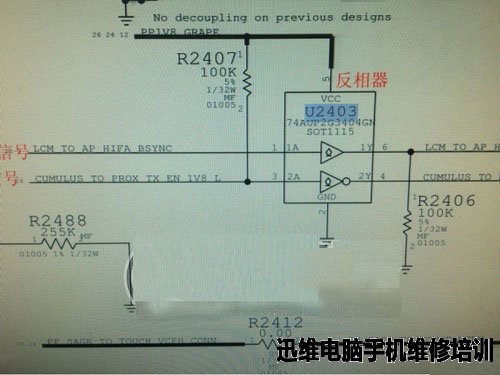

　　如果U2402和U2403之间断线，普通维修仅仅更换或者加焊黑触摸(U2402)是没有任何用处的！从原理图可以看到，断线的位置是触摸屏使能信号hifi电路出现故障，所以会导致花屏触控失灵了。

iPhone6 Plus 花屏触控失灵维修图3

iPhone6 Plus 花屏触控失灵维修图4

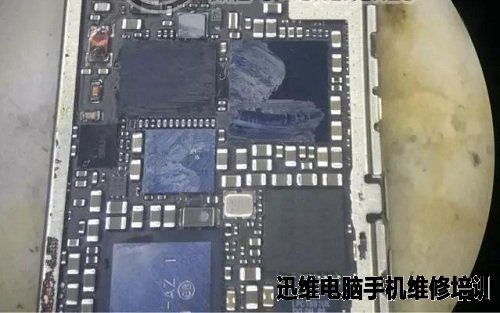

　　其实重新把断线处飞线连接好就可以，下图是被同行修过的，加焊了黑触摸，结果毫无意义！

iPhone6 Plus 花屏触控失灵维修图5

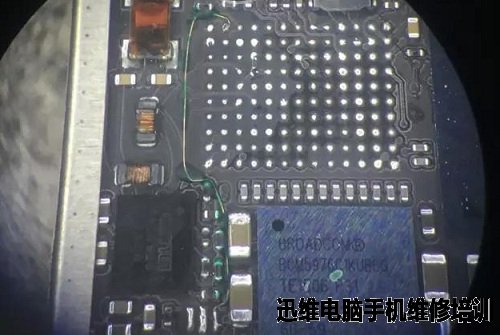

　　拆掉黑触摸（U2402）和触摸控制管（U2403），把断线的脚位重新飞线。

iPhone6 Plus 花屏触控失灵维修图6

iPhone6 Plus 花屏触控失灵维修图7

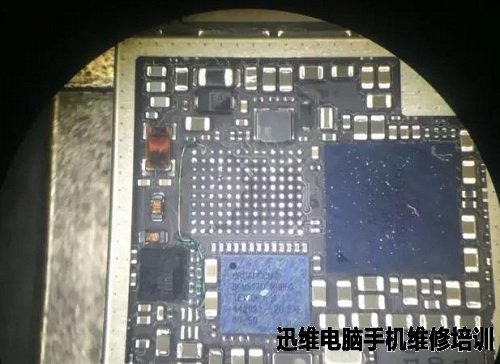

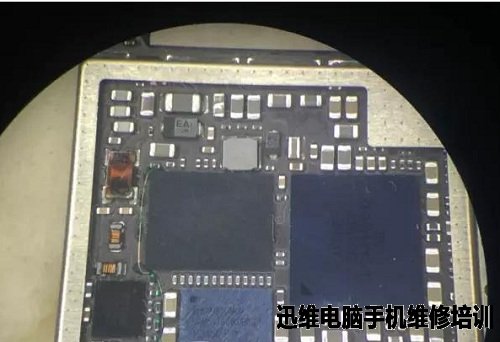

　　飞好线之后重新安装拆掉的IC。

iPhone6 Plus 花屏触控失灵维修图8

iPhone6 Plus 花屏触控失灵维修图9

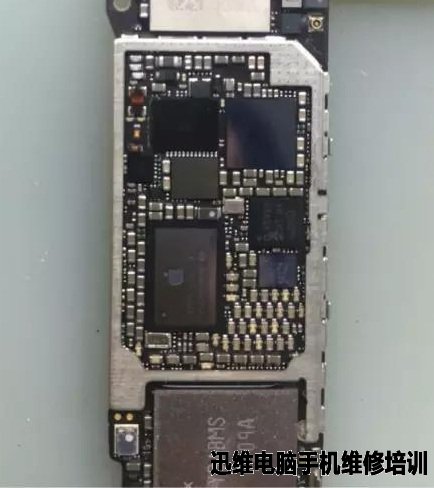

　　然后贴上全新的贴纸并清洁干净主板。

iPhone6 Plus 花屏触控失灵维修图10

　　然后装机。

iPhone6 Plus 花屏触控失灵维修图11

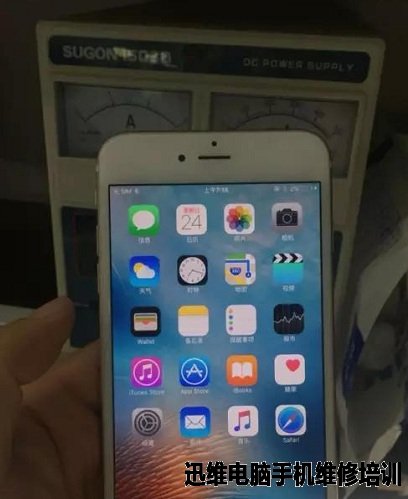

　　开机测试，故障完美解决！

iPhone6 Plus 花屏触控失灵维修图12
