大家都说如今的智能手机千机一面，其实还是有些不同的。例如，同样是纳米注塑天线条，魅族做出了一刀切；同样是金属中框，锤子做到了无断点设计；2.5D屏、正面实体指纹Home键、一体式金属机身和纳米注塑天线条共同造就了vivo X9。颜值尚可，唯独少了分个性。下面我们对vivo X9进行拆机！

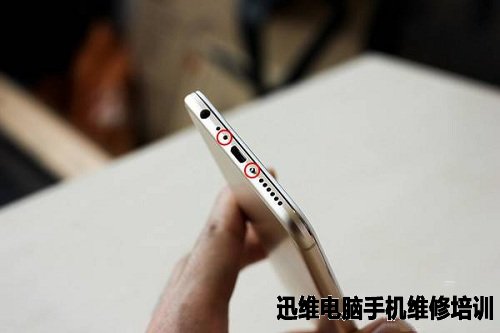

　　vivo x9采用全金属机身设计，底部用梅花螺丝固定中框，其它部分均采用了卡扣连接。

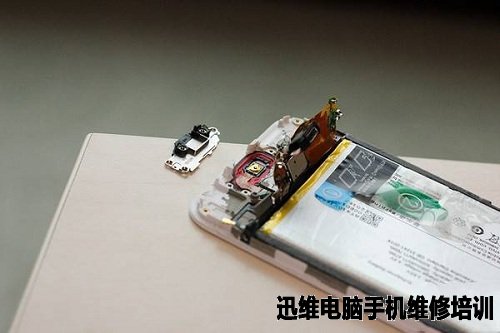

图1　vivo X9拆机图解

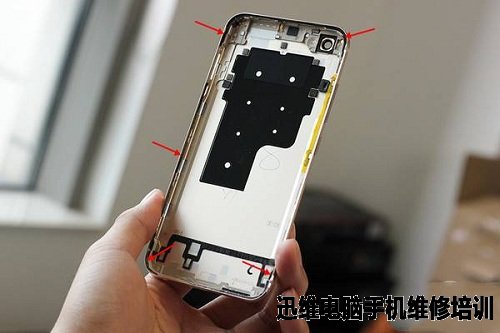

　　用尽九牛二虎之力才把金属后壳与中框分离开来，仔细一看在结合处还有一层3M密封胶。

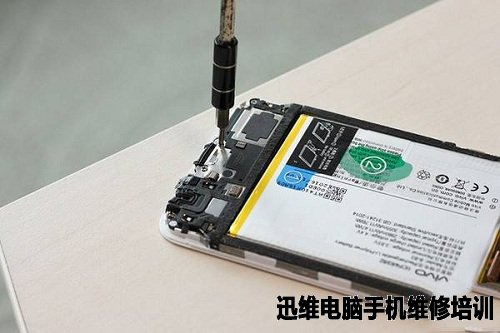

图2　vivo X9拆机图解

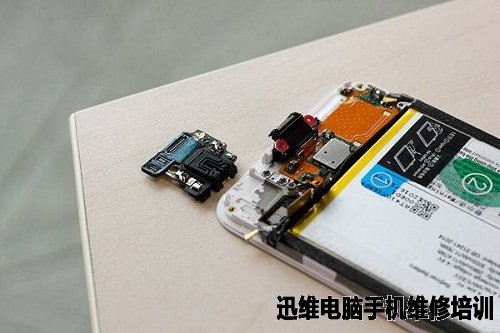

图3　vivo X9拆机图解

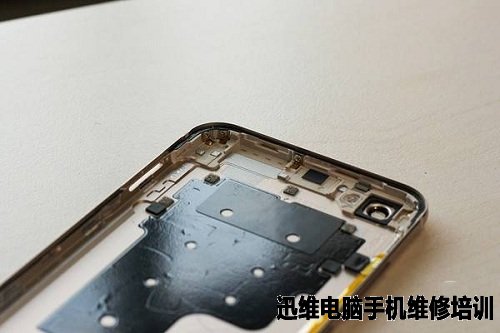

　　金属后壳内侧覆盖导热石墨层。

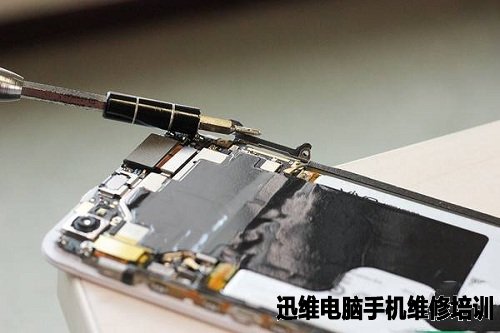

图4　vivo X9拆机图解



　　而在底部的Type-C口、耳机口都有橡胶环填充间隙，能在一定程度上避免经常拔插导致松动。

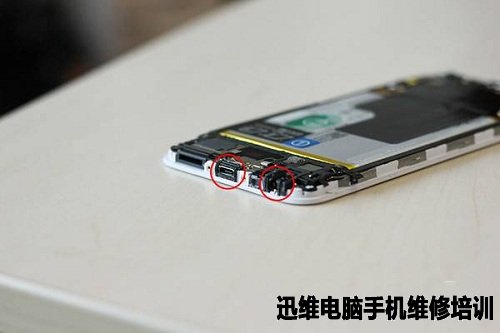

图5　vivo X9拆机图解


　　电池的外围也有一圈泡棉包裹。

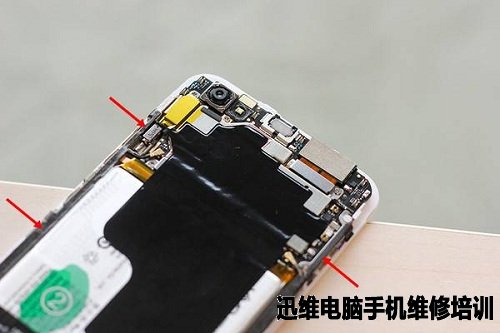

图6　vivo X9拆机图解

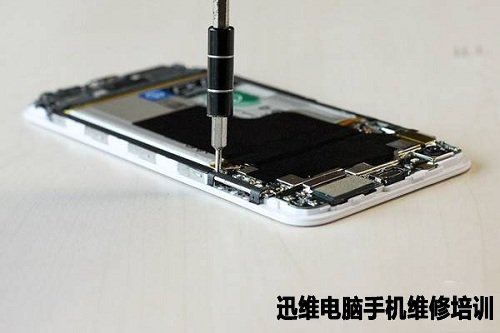

图7　vivo X9拆机图解

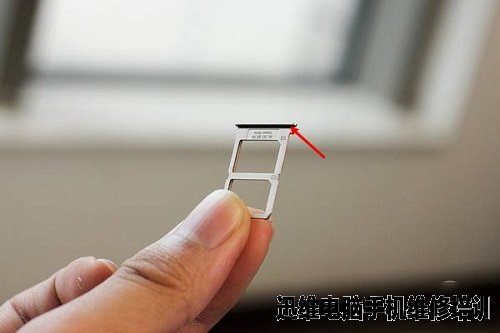

　　接下来拆解主板部分，SIM卡槽与主板接触的部分采用金属支架固定，表面也覆盖了防水泡棉。值得一提的是，SIM卡托部分也拥有一圈橡胶，在卡托插入手机时有一定的密封效果，起到防水的作用。

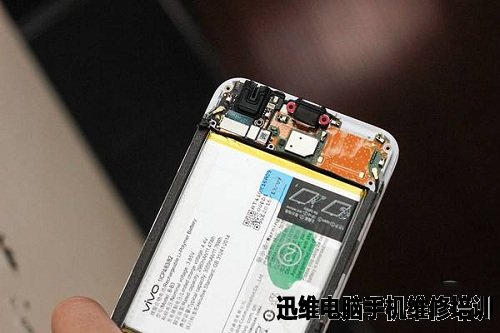

图8　vivo X9拆机图解

图9　vivo X9拆机图解

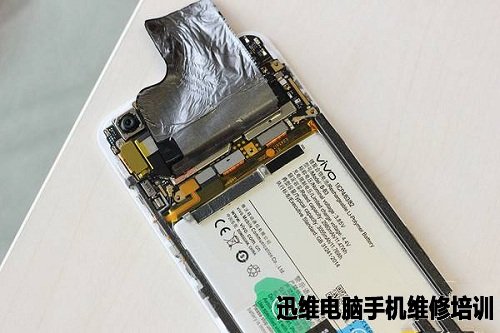

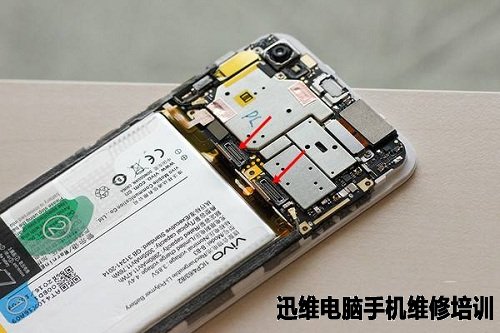

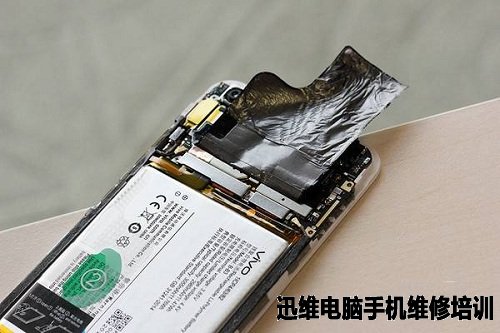

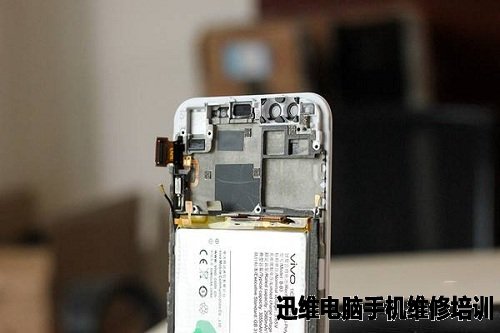

　电池、主板的表面覆盖了石墨导热层，撕开后便能看到固定BTB的金属支架。



图10　vivo X9拆机图解

图11　vivo X9拆机图解


　　金属支架下方还有泡棉进行填充，细节处理相当走心。



图12　vivo X9拆机图解


　　BTB座四周还有防水泡棉进行包裹，在一定程度上防止水分渗入烧毁插座。



图13　vivo X9拆机图解


　　X9金属中框的开槽部分起到了信号屏蔽的作用，内部覆盖了导热石墨片。



图14　vivo X9拆机图解


　　接着继续拆解副板、扬声器部分。



图15　vivo X9拆机图解

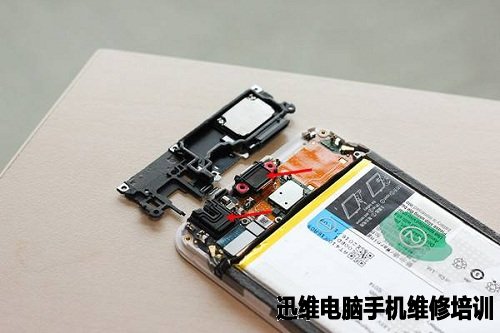

　　卸下扬声器模块后，我们可以看到副板以及集成Typc-C口的FPC，Typc-C口/3.5mm耳机口均有橡胶圈包裹，填充间隙之余起到一定的防尘防水作用。



图16　vivo X9拆机图解


　　副板集成了话筒模块。



图17　vivo X9拆机图解

图18　vivo X9拆机图解

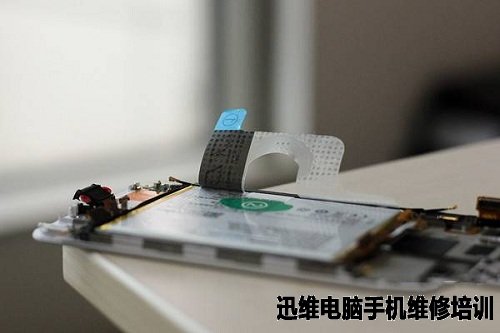

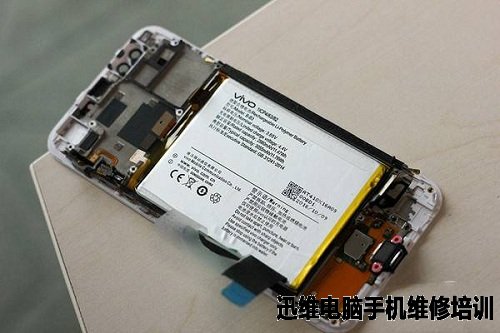

　　为了方面更换电池，vivo手机在电池部分习惯加两个提手，而在X9上我们也能看到这种设计，依次撕开、拎起电池。



图19　vivo X9拆机图解


　　vivo X9内置一块3050mAh电池，支持9V/2A快速充电技术。



图20　vivo X9拆机图解


　　用热风枪加热副板底部FPC部分，待热熔胶软化后即可与中框分离，分离后我们就可以卸下Home键的支架（支架采用3颗螺丝固定）。



　　值得一提的是，vivo X9的Home键内部有一层橡胶薄膜，有效防止液体从Home键处渗入。



图21　vivo X9拆机图解

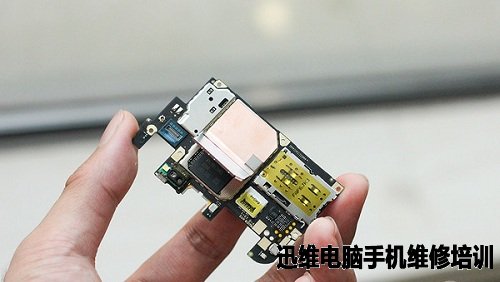

　　主板覆盖了两种屏蔽罩，分别是开拆卸，方便维修的双层屏蔽罩以及不可拆解，用于减小厚度的焊接式单层屏蔽罩。主要芯片的屏蔽罩表面有导热铜箔。



图22　vivo X9拆机图解

图23　vivo X9拆机图解

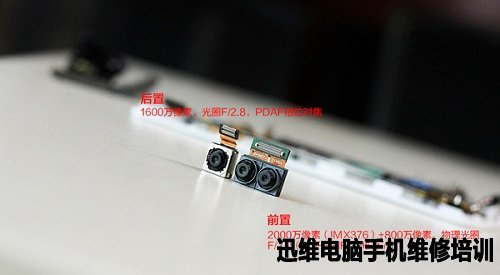

　　前置镜头可以说是vivo X9的最大特色，它是目前市场上面为数不多采用前置双摄像头的手机，配备2000万像素。



　　而后置摄像头则为1600万像素，支持PDAF相位对焦技术，拥有F1/2.8光圈。



图24　vivo X9拆机图解

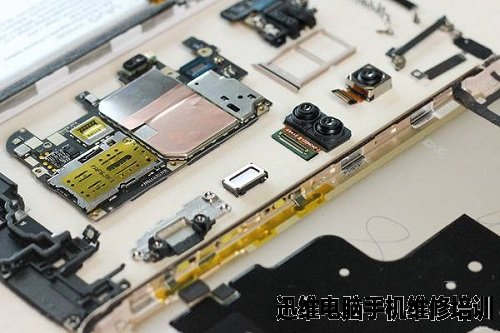

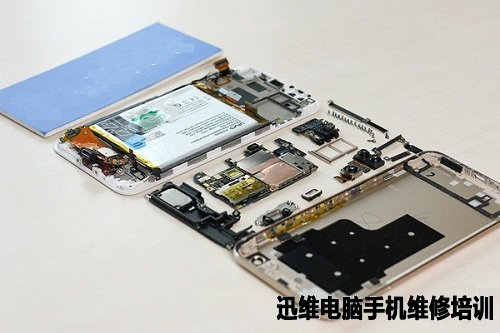

　　集合图：



图25　vivo X9拆机图解

图26　vivo X9拆机图解

　　vivo X9拆机到此结束！
