努比亚z7mini拆机综合图解
最近跟努比亚智能手机在打交道,前几天发表了努比亚z7mini拆机图解文章,今天继续拆解他的同胞兄弟努比亚z7mini。努比亚z7minii配备了高通801高端四核处理器,并配备1080P屏幕,1300万像素摄像头等主流硬件,配置上令人满意。那么努比亚z7mini做工如何,我们来揭晓吧!

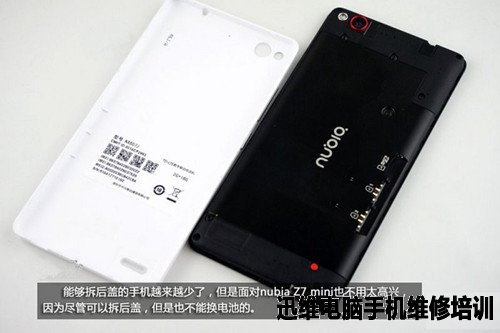

1、努比亚z7mini采用了可拆卸后盖,因此拆机第一步是从后盖开始的。努比亚z7mini后盖内部拥有双SIM卡槽与SD存储扩展卡槽,不过尽管努比亚z7mini可以拆卸后盖,但并不可以拆卸电池,因为努比亚z7mini并不可以自行更换电池。

图一努比亚z7mini拆机综合图解

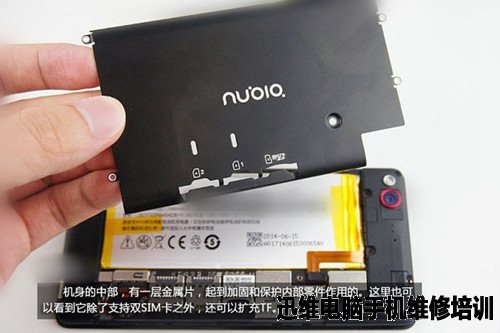

2、拆掉努比亚z7mini后盖后,接下来就需要拆卸机身中部的一层金属片的固定螺丝了,拆掉螺丝就可以轻易取出这块金属片,该金属片主要起到加固和保护手机内部零件的作用。

图二努比亚z7mini拆机综合图解

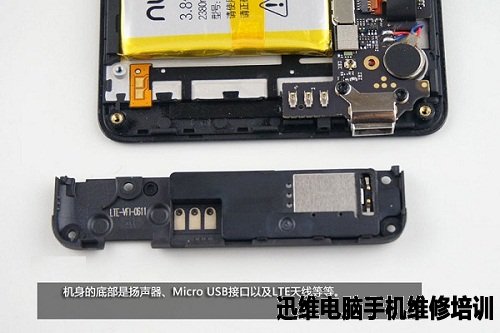

3、接下来我们再拆卸努比亚z7mini机身底部的扬声器、MicroUSB接口以及LET天线模块,拆解很简单,只要拆卸其上的固定螺丝后,就可以轻易取出。

图三努比亚z7mini拆机综合图解

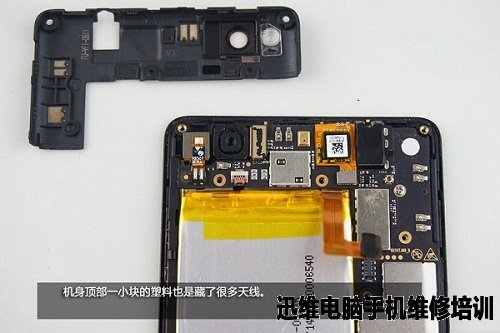

4、努比亚z7mini手机机身顶部的一小块所料保护层,其内部隐藏了很多天线。

图四努比亚z7mini拆机综合图解

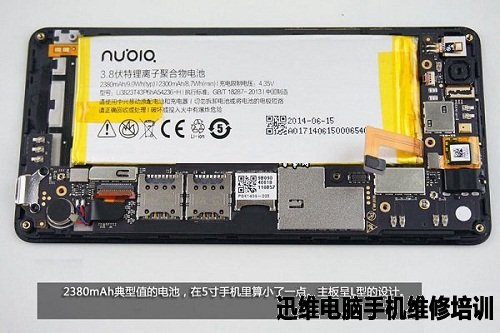

5、电池部分,其内置了一块2380mAh容量电池,在目前5英寸1080P全高清手机中,电池容量相对偏小。电池拆解相对比较简单,只要断开周变的一些排线,即可轻松拆解出来。

图五努比亚z7mini拆机综合图解
6、取出电池后,我们就可以将努比亚z7mini的内部主板拆卸出来了。

图六努比亚z7mini拆机综合图解

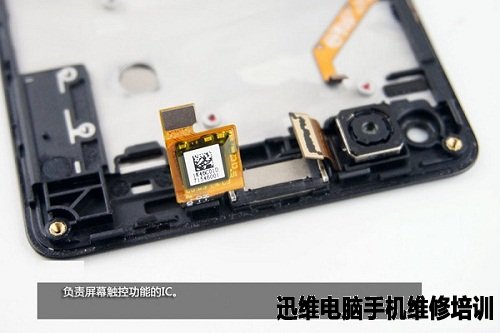

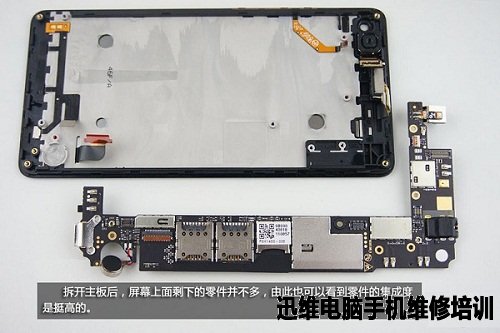

7、拆开主板后,努比亚努比亚z7mini内部屏幕上面剩下的零件并不多,由此也可以看到,这款手机内部零件的集成度还是挺高的。下图为剩下的机身顶部可以看到的屏幕触控IC芯片,主要负责屏幕触控操作响应。

图七努比亚z7mini拆机综合图解

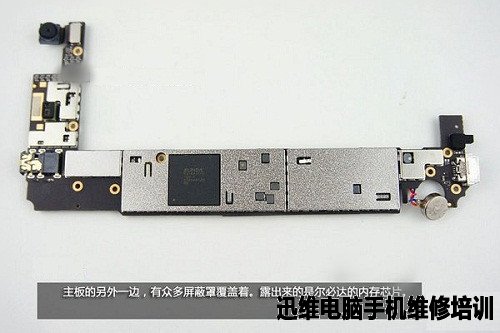

8、努比亚z7mini内部主板的背面拥有多种我们拆机所常见的金属屏蔽罩,这些里面都是努比亚z7mini手机核心芯片,另外其上有一个露出来的是尔必达内存芯片(RAM),其容量为2GB。

图八努比亚z7mini拆机综合图解
9、在努比亚z7mini的L型主板的底部可以看到耳机接口以及光线感应器、前置500万像素摄像头等零件。

图九努比亚z7mini拆机综合图解

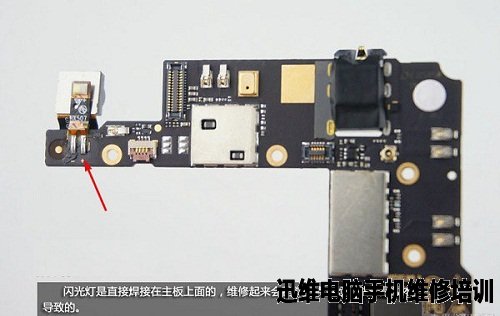

10、板上的LED闪光灯特写,其直接采用焊接在主板上的方式,与多数手机集成设计有所不同,外观上看起来稍显粗糙,维修起来稍微有点麻烦,估计是受成本因素导致。

图十努比亚z7mini拆机综合图解

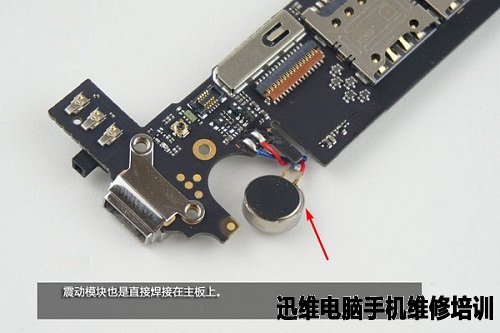

11、努比亚z7mini的震动模块也是直接焊接上主板上的

图十一努比亚z7mini拆机综合图解

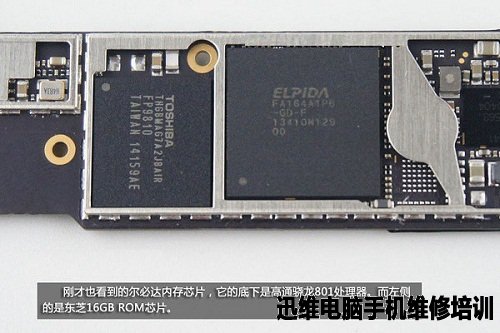

12、最后回到主板背面芯片部分,我们将此前看到的芯片上的屏蔽罩拆卸掉,内部的努比亚z7mini手机核心芯片就全部可以看到了。刚才看到的尔必达内存,其底下是高通801四核处理器,其左侧则为东芝16GB ROM存储芯片

图十二努比亚z7mini拆机综合图解
13、RAM内存芯片的右侧则是高通PM8941电源管理芯片,左侧的是WTR1625L射频收发芯片,由于代L命名,所以其支持LET 4G网络。

图十三努比亚z7mini拆机综合图解

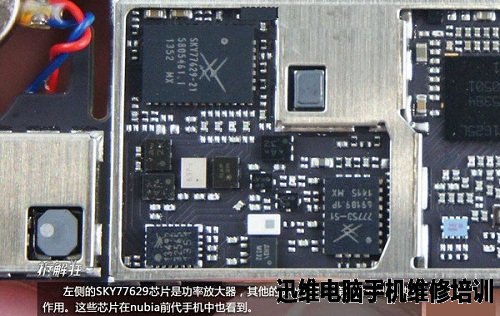

14、图为SKY7762功率放大器芯片,其他的SKY77753等芯片起到辅助的作用,这些芯片在nubia前代手机中也有看到。

图十四努比亚z7mini拆机综合图解
15、集合图:

图十五努比亚z7mini拆机综合图解
努比亚z7mini拆机到此基本就结束了,其内部零件集成度还是挺高的,内部零件集成度高,拆解简单,维修方便。尽管在LED闪光灯以及震动模块采用直接焊接的方式,稍显粗糙,但产品质量依旧可靠。是一款不错的手机。
