索尼Xperia Z5完全拆解
索尼Xperia Z5，从拆解看该机不只是外观延续前几代旗舰产品设计，就连内部结构较之前代也改变不大。 作为一款高端 Android 旗舰机，自 9 月发布以来，关注度不算低。其设计和配置都处于 Android 阵营的第一梯队：
5.2 吋 1080P 屏幕
前置 500 万像素摄像头
3GB RAM+32GB ROM，支持储存卡扩展
骁龙 810 处理器
侧面 XPERIA 蚀刻
IP68 级防水
LDAC 高音质蓝牙
2900mAh 电池
分单卡、双卡版本
这次拆解的 Z5 为双卡版，型号为 E6683。
索尼Xperia Z5拆解（图1）
先拿掉双卡卡托。
索尼Xperia Z5拆解（图2）
后盖是用胶粘上的，加热后可用吸盘取下。
索尼Xperia Z5拆解（图3）
后盖上的黑色部分为 NFC 模块。
索尼Xperia Z5拆解（图4）
取下电池。请注意这块 2900mAh 的电池被严密的胶带绑住了。下部也有防水处理。这些在以往的非防水手机上是很难见到的。
索尼Xperia Z5拆解（图5）

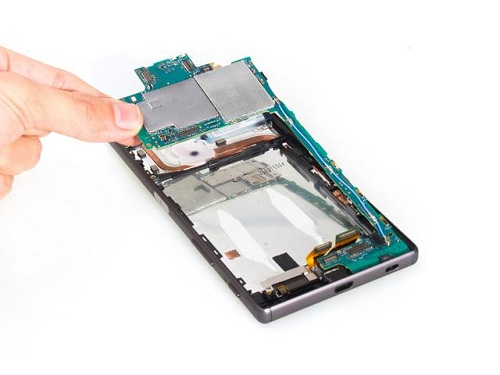

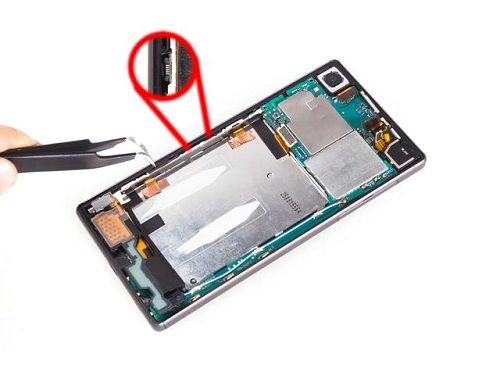

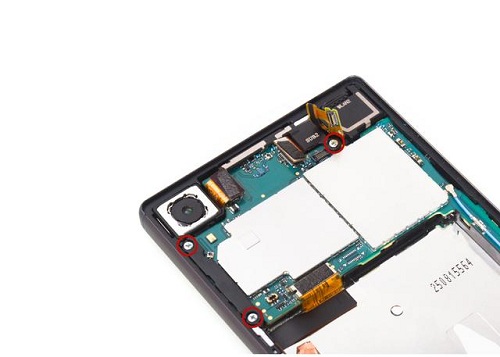

继续拆，用以固定主板的螺丝并不少。图中红圈圈住的部分即为索尼 Z5 的侧面电源键，同时也为指纹识别模块。
索尼Xperia Z5拆解（图6）
索尼Xperia Z5拆解（图7）
索尼Xperia Z5拆解（图8）
索尼Xperia Z5拆解（图9）

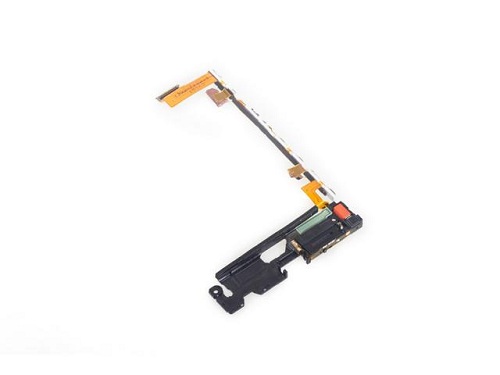

这部分集成了震动马达和扬声器。
索尼Xperia Z5拆解（图10）
索尼Xperia Z5拆解（图11）

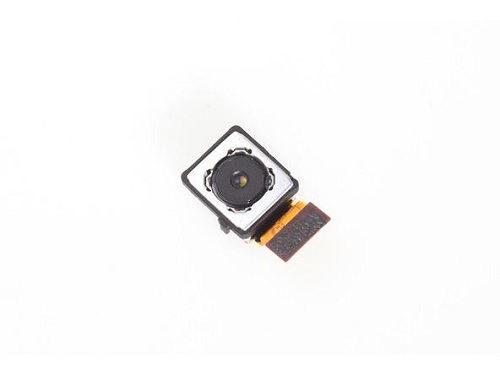

后置 2300 万像素摄像头。
索尼Xperia Z5拆解（图12）
索尼Xperia Z5拆解（图13）

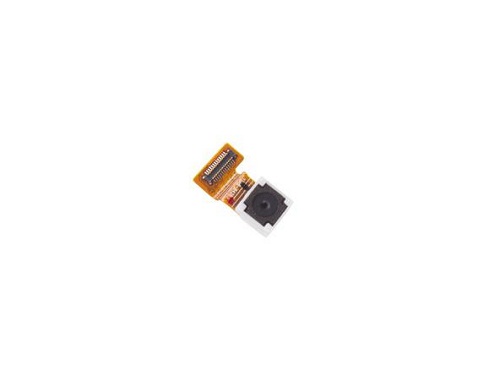

500 万像素的前置摄像头。
索尼Xperia Z5拆解（图14）
索尼Xperia Z5拆解（图15）

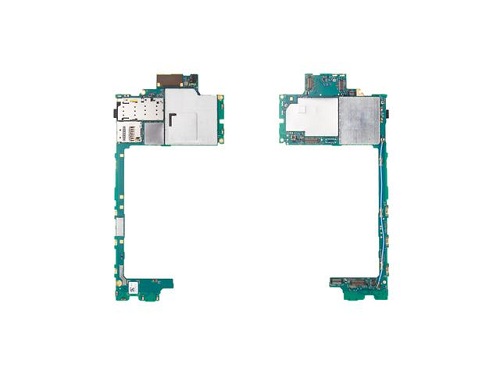

有金属屏蔽罩主板部分。
索尼Xperia Z5拆解（图16）
索尼Xperia Z5拆解（图17）
索尼Xperia Z5拆解（图18）

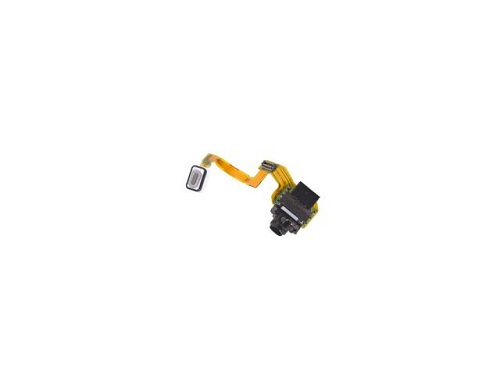

3.5 毫米耳机接口，是用来镇住骁龙 810 的双热管和硅脂。
索尼Xperia Z5拆解（图19）
索尼Xperia Z5拆解（图20）

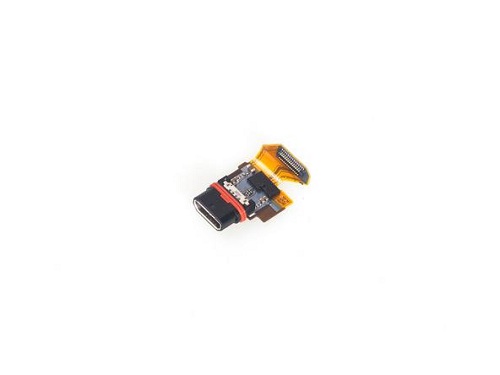

USB 接口。
索尼Xperia Z5拆解（图21）
索尼Xperia Z5拆解（图22）
索尼Xperia Z5拆解（图23）
Z5 零件全家福。
索尼Xperia Z5拆解（图24）
从 Z5 的拆解来看，作为一款 IP68 级防水的手机，Z5 的设计并没有另一些防水手机臃肿，但内部的各个细节颇为用心，比如电池上的胶带、固定主板的螺丝以及散热的双热管和硅脂等。
