max8770的维修思路

max8770是常见的笔记本cpu电源供电芯片之一，具有双相供电等功能。
一、工作条件

•1 总线供电： 1.05v (1.5v)

•2 电源 5v

•3 SHDN#

•4 VID

•5 DPRSTP#

•6 DPRSLP

7 PSI#
二、针脚定义

•1 CLKE# 时钟信号使能

•2 PWGOOD PG信号输出端

•3 PSI# 节能状态指示输入

•4 POUT 滤波端

•5 VRHOT# 电源过热检测信号输入端

•6 THRM 过热保护偏置电压输入端

•7 TIME 频率调节

•8 TON 频率设定

•9 CCV 连接积分电容

•10 CCI 输出电流环路补偿端

•11 REF 2v基准电压输出端

•12 FB 电压反馈输入端

•13 GNDS 连接cpu检测引脚

•14 CSP2 电流检测2正端

•15 CSN2 电流检测2负端

•16 CSN1 电流检测1负端

•17 CSP1 电流检测1正端

•18 GND 接地

•19 VCC 5v电源输入端

•20 BST 自举输入端

•21 DH2 高端门输出2

•22 LX2 相位检测2

•23 PGND 接地

•24 DL2 低端门2

•25 VDD 电压输入端 5V

•26 DL1 低端门1

•27 PGND 接地

•28 LX1 相位检测1

•29 DH1 高端门输出1

•30 BST1 自举1

•31 D0 cpuvid识别信号

•32 D1 cpuvid识别信号

•33 D2 cpuvid识别信号

•34 D3 cpuvid识别信号

•35 D4 cpuvid识别信号

•36 D5 cpuvid识别信号

•37 D6 cpuvid识别信号

•38 SHDN# 开关控制输入端

•39 DPRSLPVR 待机模式控制端

•40 DPRSTP# 深度睡眠信号
三、DRPSTP# ，PSI#和DPRSLPVR的关系

•DPRSTP#信号定义为深度睡眠，cpu要工作就不能深度睡眠，该信号应该为无效

•DPRSLPVR为休眠，当我们合上笔记本，这时候cpu进入休眠，翻开笔记本的时候可以唤醒，工作状态下，该信号应该无效

•PSI# 信号定义为节能，cpu在轻载和重负荷的情况下发出不同的信号

•DPRSLPVR:工作模式控制，与PSI#组合工作

•n PSI#=0，DPRSLPVR=1：非常低的电流输出（SKIP模式）

•n PSI#=1，DPRSLPVR=1：低电流输出（大约3A）

•n PSI#=0，DPRSLPVR=0：单相供电PWM模式

•n PSI#=1，DPRSLPVR=0：最大电力输出

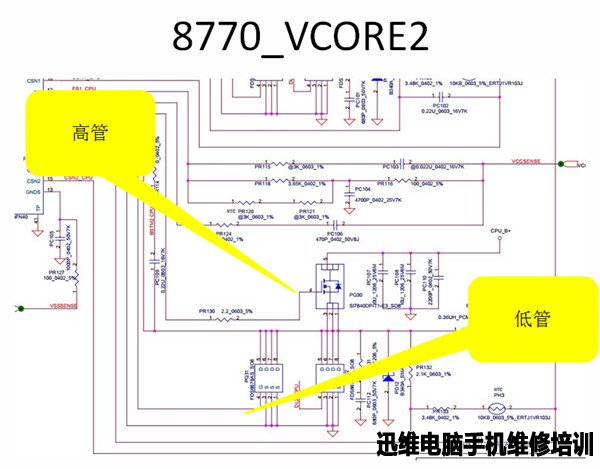

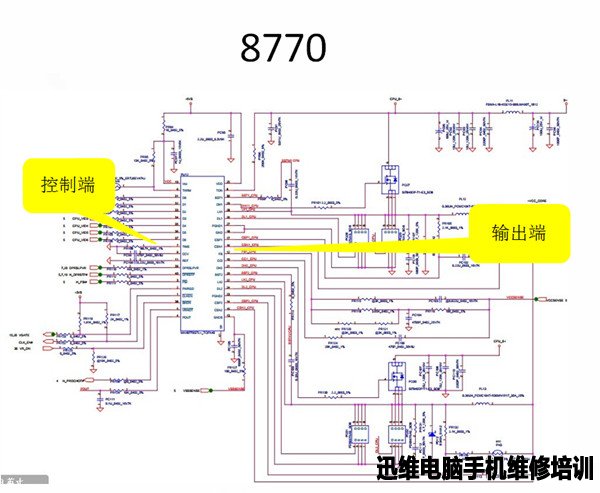

没有装上管的G的波形

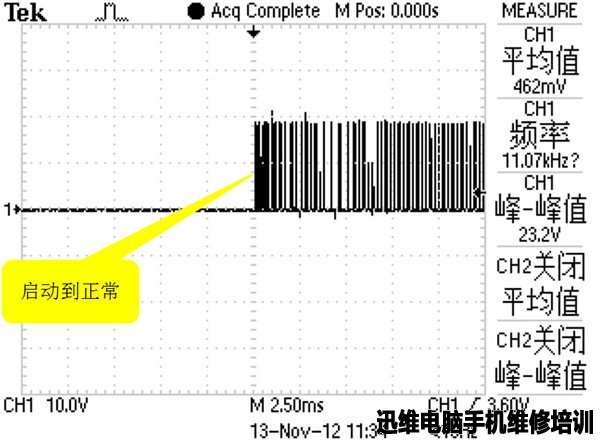

装上管后G的波形

电感前端的波形

电感后端的波形

技巧

•1 在看不明白英文说明书的时候，可以测量输入端的工作模式

•2 拆掉上管，测试哪一组g有波，就先修哪一组
