苹果属于较早将指纹识别引入手机的品牌，在iPhone 6s和iPhone 6s Plus上虽然升级了指纹识别技术，不过就目前而言两款iPhone似乎仍然不支持熄屏指纹解锁，并且与指纹触控相关的应用或操控并不多，相比部分国产手机厂商玩出的指纹加密文件、指纹拍照、指纹滑动切换图片浏览等应用而言还显得不足，下面小编对iphone6s进行拆解！

　　

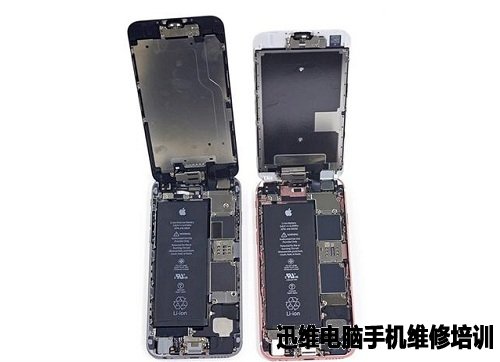

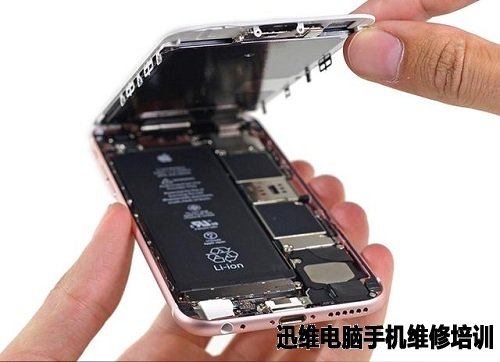

　　iPhone6与iPhone6S拆开之后对比其主体图，可以看出基本上结构差不多，比较明显的差异是iPhone6S在电池下方多了一个Taptic Engine震动模块。这个震动模块占了一点空间，也许这就是iPhone6S的电池容量比iPhone6小的原因。



图1　iPhone6s拆机

图2　iPhone6s拆机

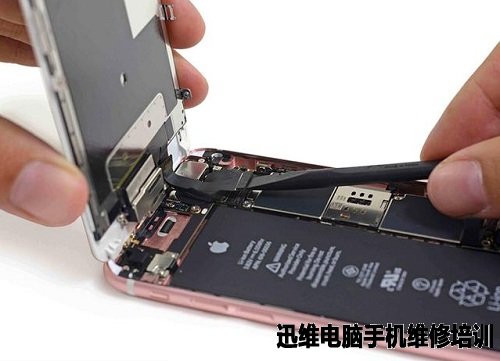

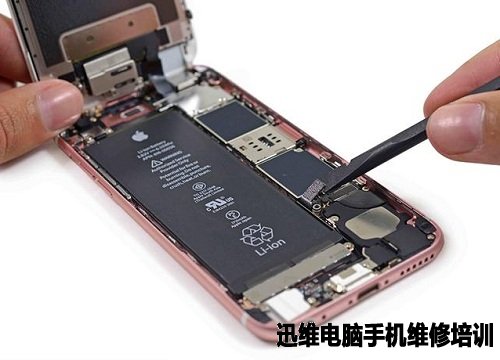

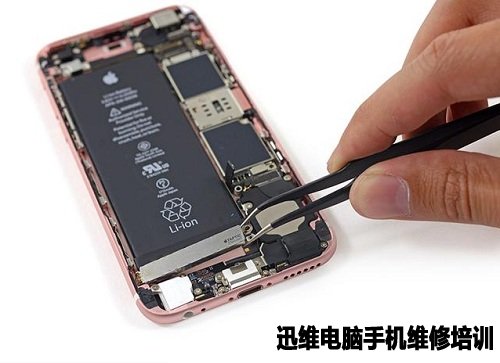

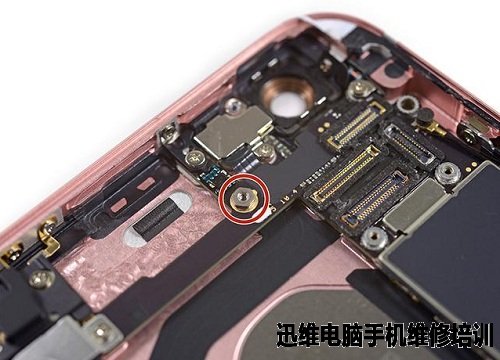

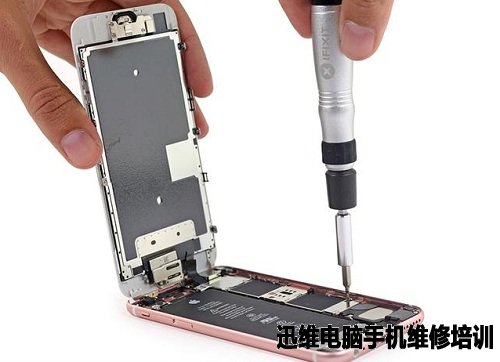

　　先要将电池与主板之间的连接器断开。



图3　iPhone6s拆机

图4　iPhone6s拆机

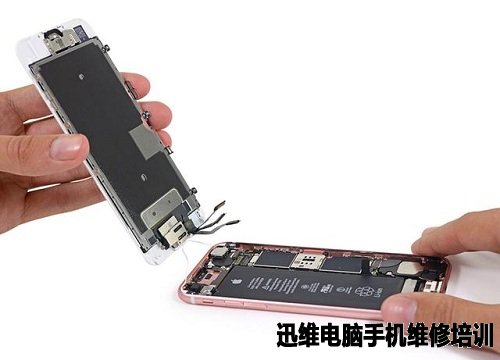

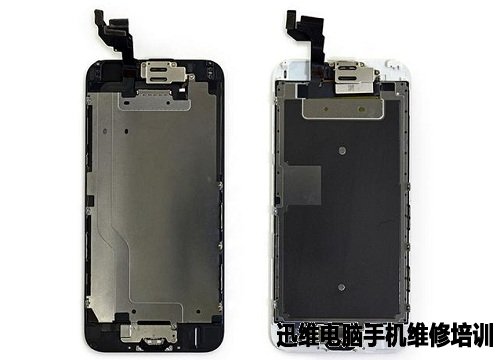

　　断开屏幕总成与主板之间的几个排线接口后，即可取下iPhone6S的前面板，称量iPhone6s的屏幕总成重量为60克，比iPhone6增加了15克。



图5　iPhone6s拆机

图6　iPhone6s拆机

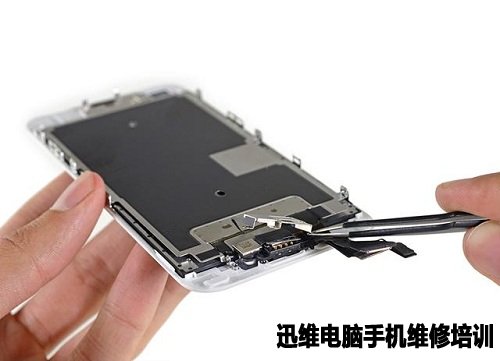

　　在屏幕总成上还有很多配件，接下来就需要将这些逐一拆解。首先，要拆下Home按键背面的金属固定支架，以及周边的扬声器等部件。



图7　iPhone6s拆机

图8　iPhone6s拆机

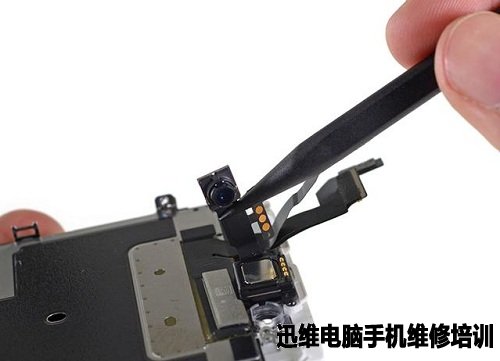

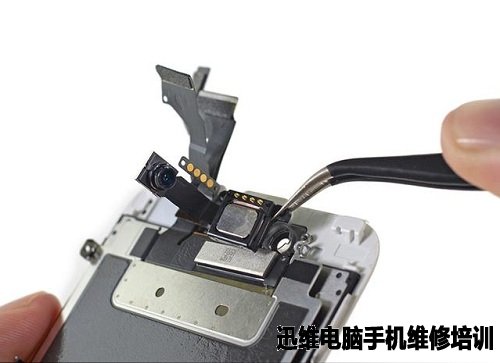

　　这个就是iPhone6S上全新的500万像素前置FaceTime摄像头，从整体尺寸以及外观上看它和iPhone6所使用的前置摄像头并没有什么太大变化。



图9　iPhone6s拆机

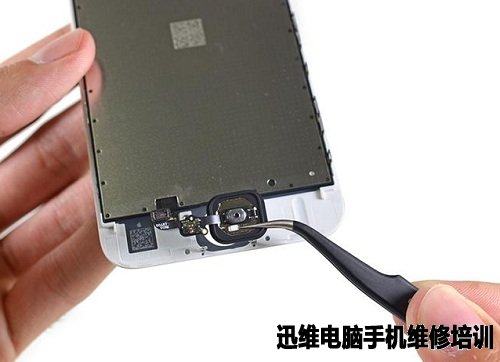

　　Home键取下之后，接下来就要揭晓iPhone6S的3D-Touch总成的秘密了。



图10　iPhone6s拆机

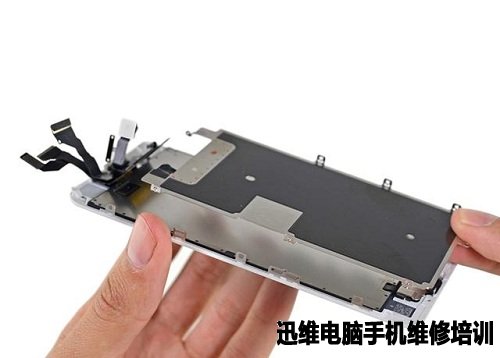

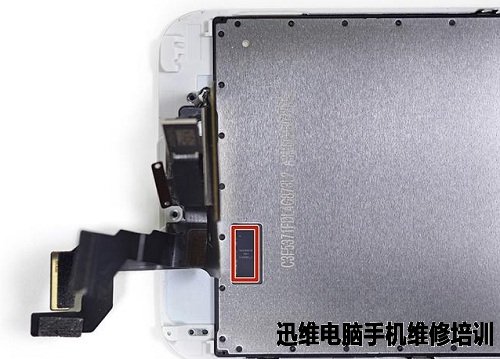

　　屏幕总成拆开拿掉LCD金属屏蔽板后，可以看到iPhone6s的3D Touch芯片型号为343S00014。



图11　iPhone6s拆机

图12　iPhone6s拆机

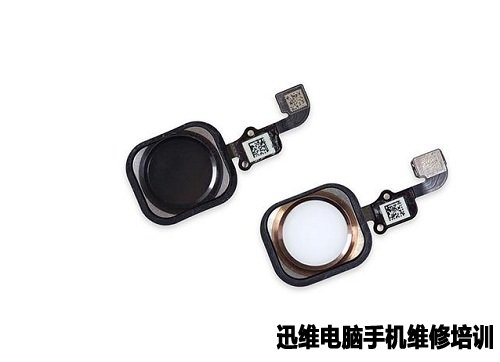

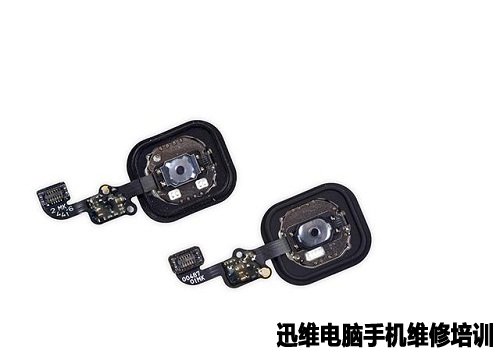

　　带有Touch ID的Home按键正反面，右下角的是iPhone6s的Home键，左下角的是iPhone6的Home键。从结构上看，这个按键不是焊接的，也没用粘胶剂，所以如果Home键出问题的话维修还是比较方便的。



图13　iPhone6s拆机

图14　iPhone6s拆机

图15　iPhone6s拆机

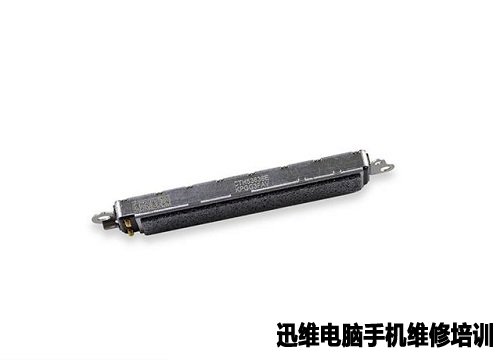

　　这个部件就是iPhone6s新增的Taptic Engine震动模块，与普通的震动马达不同，Taptic Engine只需一次振荡就可以达到峰值输出，能够发出类似敲击感的独特震动感受。



图16　iPhone6s拆机

图17　iPhone6s拆机

图18　iPhone6s拆机

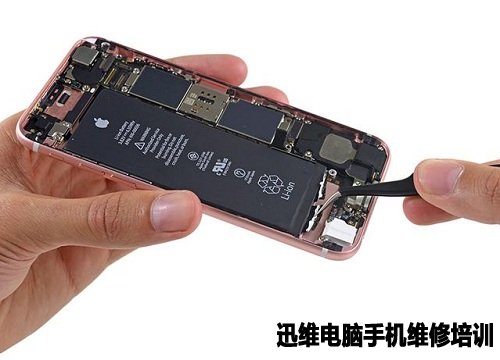

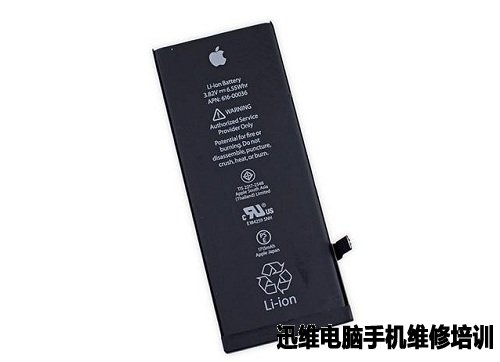

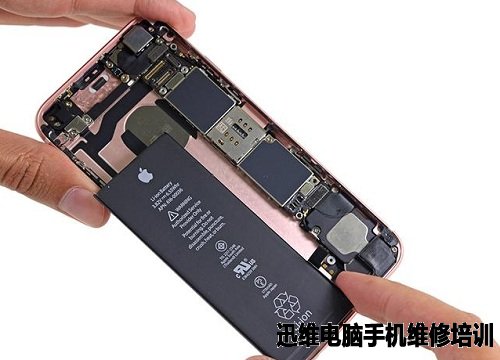

　　接下来开始拆解电池，直接用力拉出电池底部的两个拉片即可取下电池。



图19　iPhone6s拆机

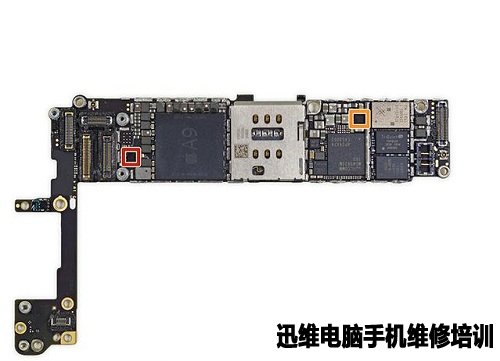

　　手机主板正面上的另外两个芯片：57A6CVI和高通QFE1100包络跟踪集成电路。



图32　iPhone6s拆机

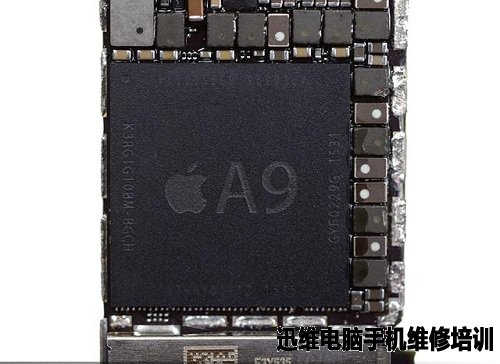

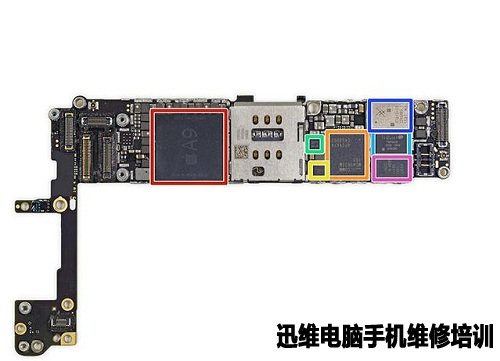

　　根据此前曝光的消息称A9的芯片尺寸应该是小于A8的。而实际测量是A9为14.5x15mm，比A8的13.5×14.5mm要大。



图33　iPhone6s拆机

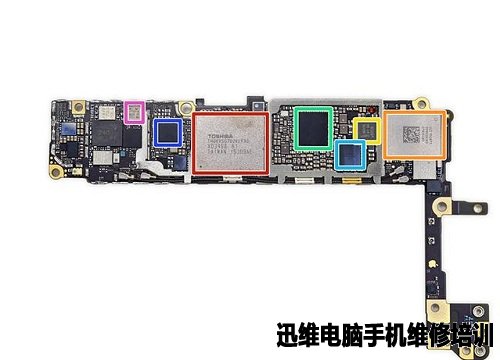

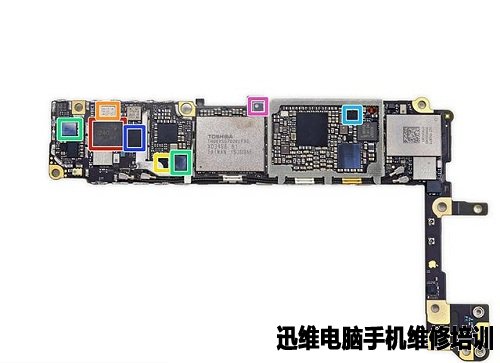

　　手机主板背面的芯片：



　　红色：东芝 Toshiba THGBX5G7D2KLFXG 16 GB 19纳米NAND 闪存



　　橙色：环隆电气 Universal Scientific Industrial 339S00043 Wi-Fi 模块



　　黄色：恩智浦 NXP 66V10 NFC 控制器（iPhone 6中用的是65V10）



　　绿色：苹果/Dialog 338S00120 电源管理集成电路



　　青色：苹果/凌云逻辑 Cirrus Logic 338S00105 音频集成电路



　　蓝色：高通 Qualcomm PMD9635 电源管理集成电路



　　紫色：思佳讯 Skyworks SKY77357 功率放大器模块



图34　iPhone6s拆机


　　还是手机主板背面的芯片：



　　红色：日本村田 Murata 240 前端模块



　　橙色：威讯联合半导体公司 RF5150 天线开关



　　黄色：恩智浦 NXP 1610A3



　　绿色：苹果/凌云逻辑 338S1285 音频集成电路（可能是 338S1202 音频编解码器的接班人）



　　青色：德州仪器 Texas Instruments 65730AOP NFC 升压器



　　蓝色：高通 WTR3925 射频接收器



图35　iPhone6s拆机

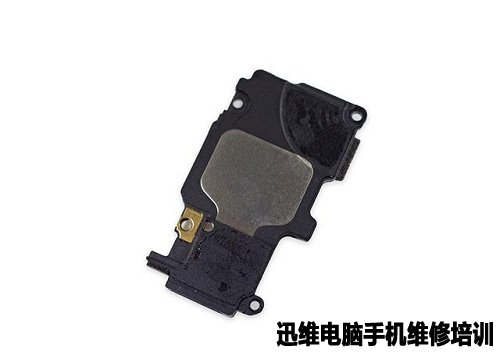

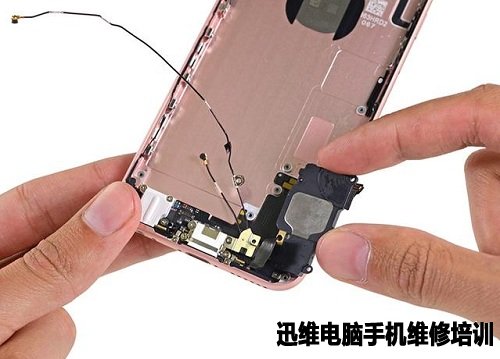

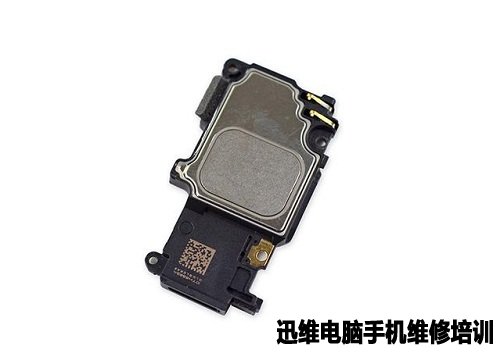

　　iPhone6s扬声器模块，与iPhone6的没有什么太大变化。



图36　iPhone6s拆机

图37　iPhone6s拆机

图38　iPhone6s拆机

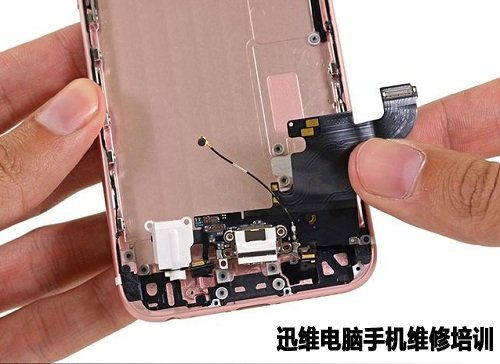

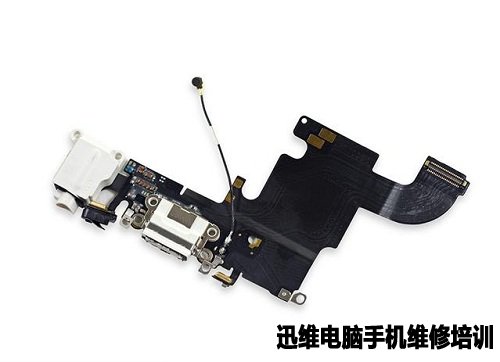

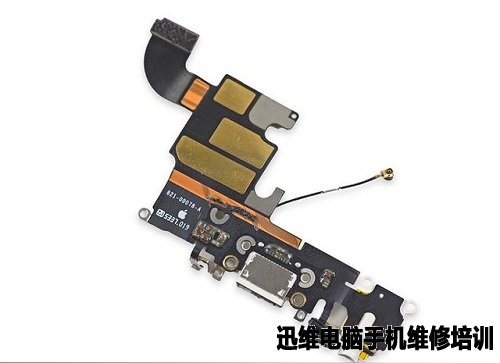

　　Lightning 缆线总成，上面有两个麦克风、音频输出接口、Lightning接口、手机天线，部件较多，坏了就不好修了，如果任意一个部件损坏都需要整个更换。



图39　iPhone6s拆机

图40　iPhone6s拆机

图41　iPhone6s拆机

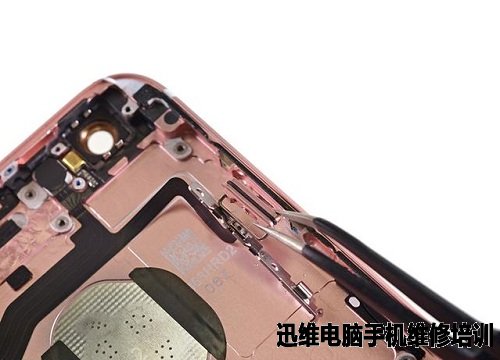

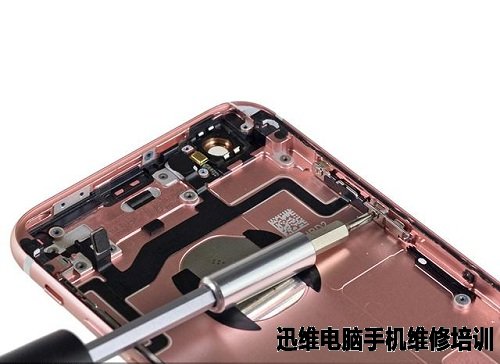

　　最后拆解的是电源键，但是在iPhone6上可以看到的垫片，在这里就没有了。但也还是能看到有一些防水设计，苹果官方也没用说明有防水功能，建议还是尽量别弄湿了。



图42　iPhone6s拆机

图43　iPhone6s拆机



图44　iPhone6s拆机

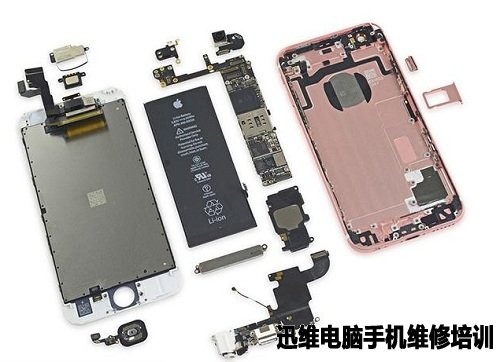

　　集合图：



图45　iPhone6s拆机

　　iPhone6s拆机到此结束！
