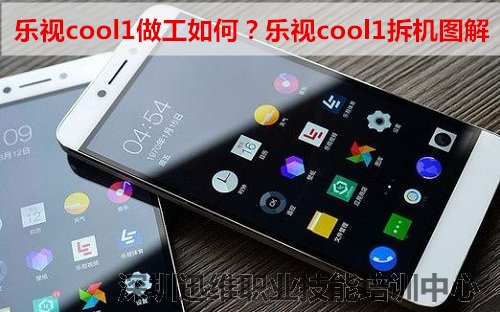

乐视cool1是乐视和酷派联合推出的一款产品，采用5.5英寸屏幕，使用八核64位高通骁龙652处理器，4GB内存+32GB机身储存，前置800万像素摄像头+后置双1300万像素摄像头，4060mAh容量不可拆卸式电池。乐视cool1手机在千元价格采用双摄，其内在做工如何呢？今天小编带来了乐视cool1拆机教程，来为大家一一解密。



乐视cool1拆机



乐视cool1拆机方法/步骤：

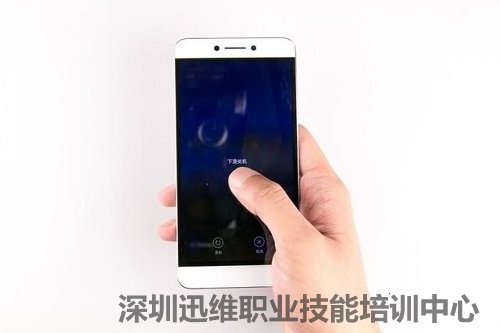

　　首先把手机关机。



乐视cool1拆机第一步关机

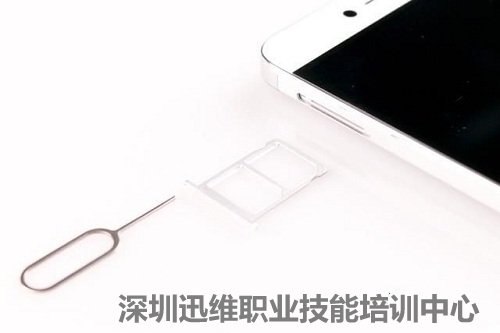

　　关机后用顶针顶出SIM卡托。



取出SIM卡托

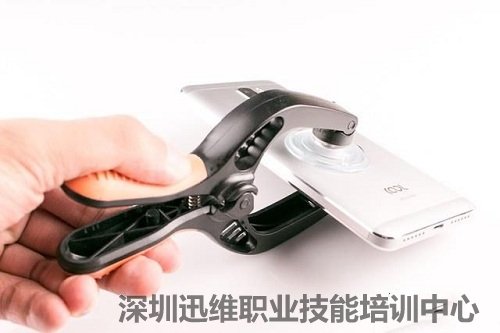

　　由于机身没有螺丝固定，拆解必须从屏幕入手。首先用风枪对着屏幕四周进行加热，然后使用吸盘拉出一个缝隙。



从屏幕开始拆解

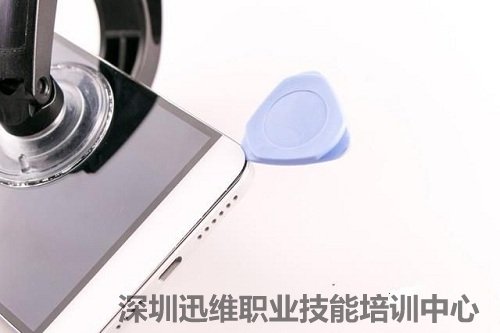

　　拉开一个缝隙后使用拨片慢慢扩大缝隙，注意的是由于内部为黏胶固定，风枪加热后一段时间黏胶就会硬化，如果发现黏胶硬化就停止拆解，使用风枪再次加热软化，再进行拆解。



借助吸盘、撬片工具将其分离

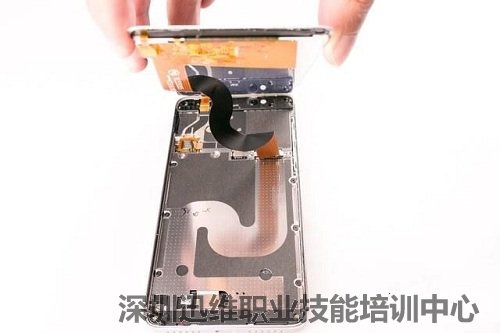

　　将屏幕和中框慢慢分离，注意屏幕背面的排线，注意也要扯断了。



屏幕和中框分离



　　屏幕排线BTB扣卡上有金属支架固定。仔细观察发现其实有两条排线，一个是屏幕的，一个应该是触控的。



屏幕排线

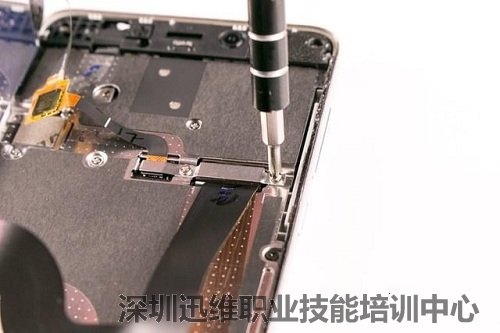

　　用螺丝刀卸下金属支架上的两颗螺丝，用镊子取下金属支架，然后用绝缘撬棒起掉BTB连接扣卡，排线断开后屏幕就可以和机身分离了。



拧下金属架上的固定螺丝

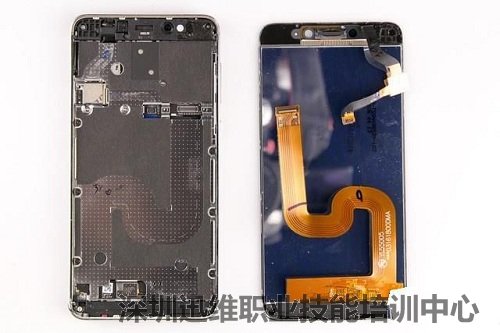

　　屏幕与机身成功分离。



乐视cool1拆机-屏幕与机身成功分离

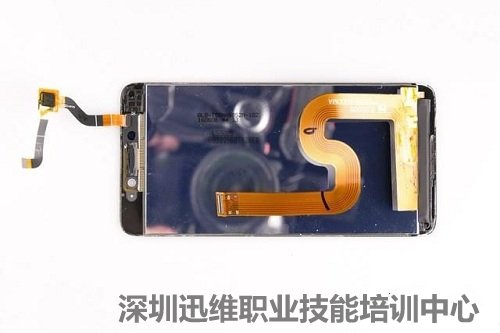

　　屏幕部分特写。



屏幕部分特写

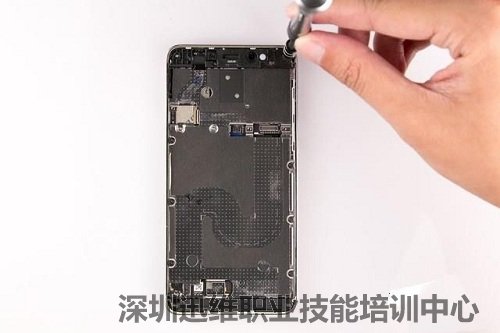

　　机身主板上有金属盖板保护，拧下盖板上的18颗固定螺丝，就可以将盖板取下。



拧下盖板上的18颗固定螺丝

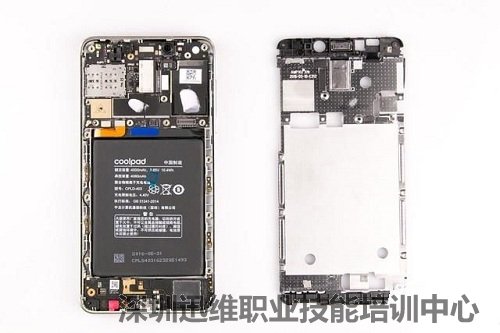

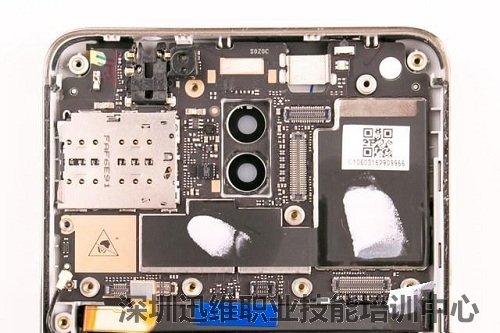

　　盖板成功分离。乐视cool1主板采用经典的三段式设计，顶部主板，中部电池，底部小板。



乐视cool1拆机-盖板成功分离

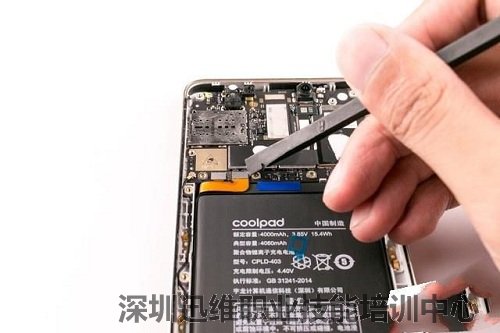

　　接下来分离排线连接扣卡，主板左下角有三个连接扣卡，分别是电源，指纹模块以及射频线。首先用绝缘撬棒断开电源排线。



分离排线连接扣卡

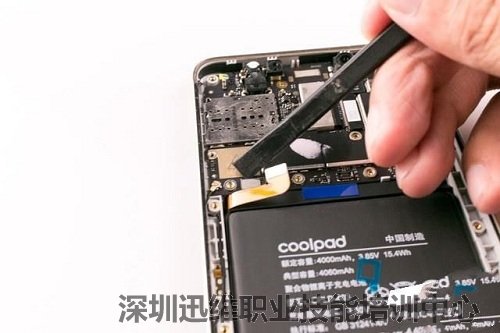

　　断开指纹模块排线。



断开指纹模块排线



　　再断开射频线。



断开射频线

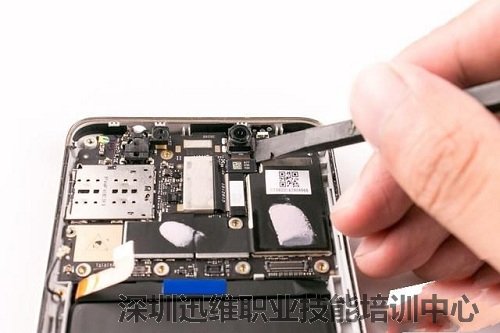

　　用绝缘撬棒断开前置摄像头BTB扣卡。



断开前置摄像头BTB扣卡

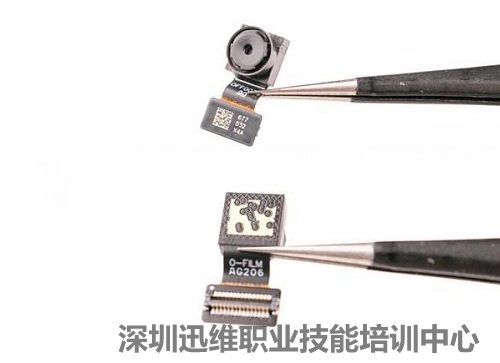

　　来自O-FILM，800万像素前置摄像头特写。



前置摄像头特写

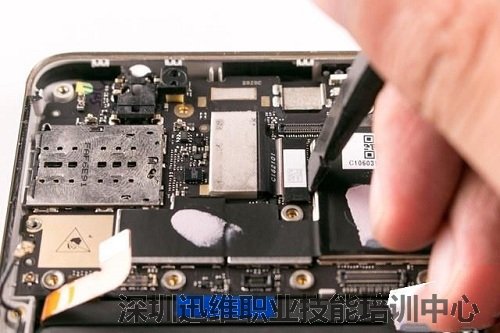

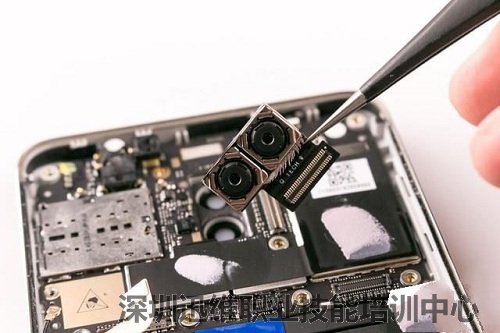

　　接下来分离双摄像头，用绝缘撬棒轻轻撬起连接扣卡。



乐视cool1拆机-分离双摄像头



　　该机的双摄像头位于主板正中的位置，这两枚主摄像头像素1300万，采用F2.0超大光圈，具备4K视频录制能力。



拆卸双摄像头

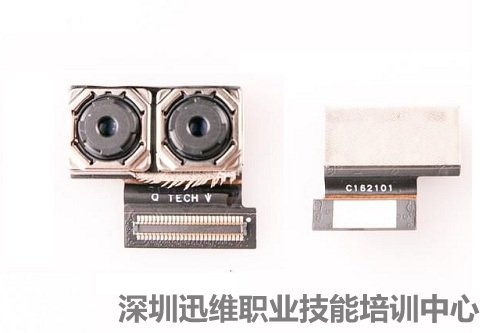

　　主双摄像头特写。



主摄像头特写



　　主板通过扣卡固定，用撬棒撬开顶部的扣卡就可以取下主板。



乐视cool1拆机-分离主板

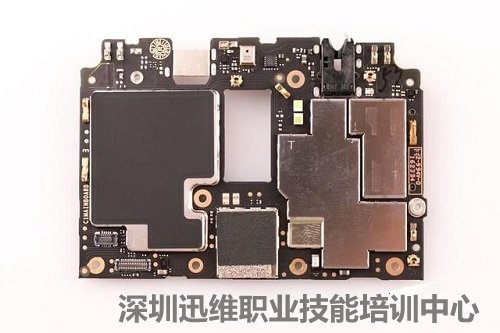

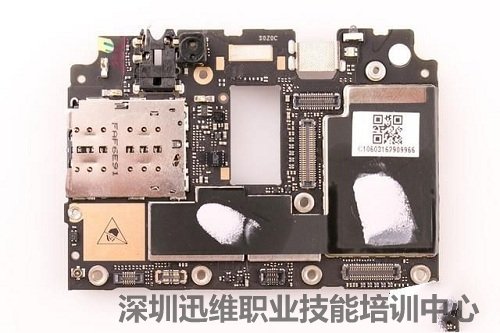

　　取下的主板正、反面特写。

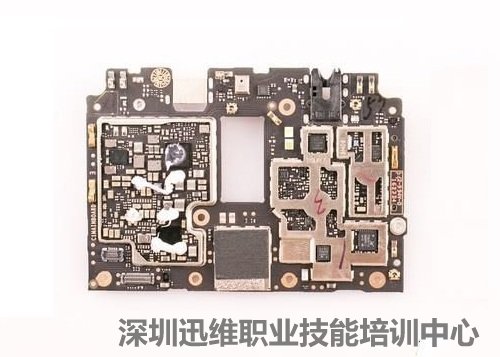

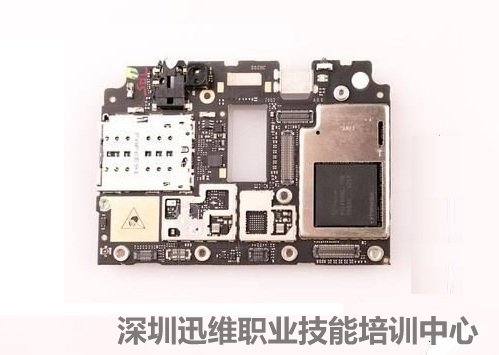

主板正面特写



主板背面特写



　　掀开石墨散热贴，发现下面还有散热铜片帮助散热。而在散热铜片的下面则是一枚采用叠层封装技术的处理器，表面为4GB海力士内存，它的下面则是骁龙652处理器，采用八颗核心，四核A72主频1.8Ghz，四核A53，主频1.4Ghz。



主板正面芯片组



主板背面芯片组

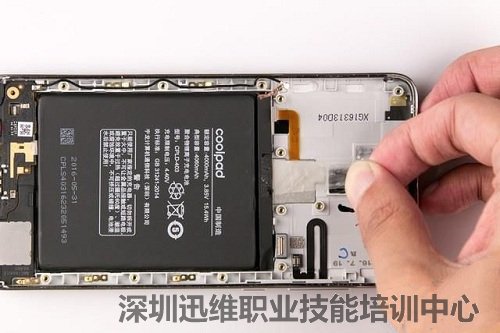

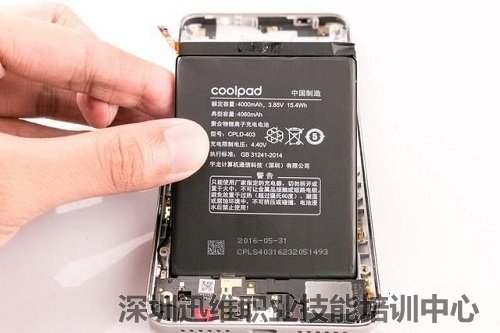

　　接下来是中部的电池。电池有拉带，用手拉那条蓝色的拉带，电池就可以轻松取出了。



乐视cool1拆机-拆卸电池



　　容量为4060mAh的不可拆卸式电池。



电池特写

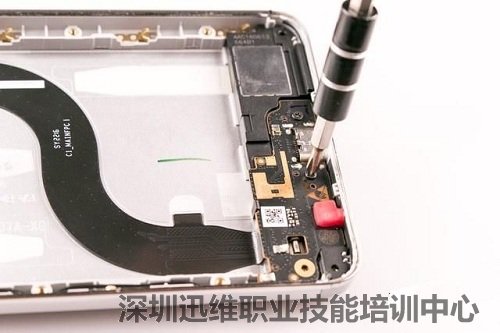

　　主板和电池都分离后，接下来分离小板，拧下小板上的两颗螺丝就可以将其取下。



拧下小板上的两颗固定螺丝

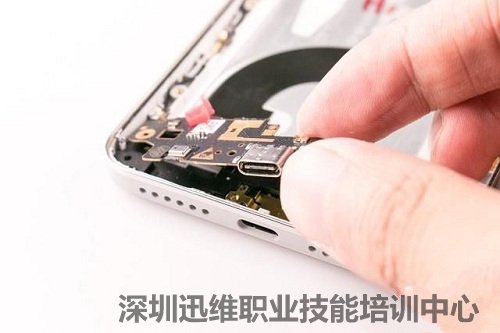

　　螺丝卸下后用镊子挑起小板用手就可以取出。



乐视cool1拆机-取下小板

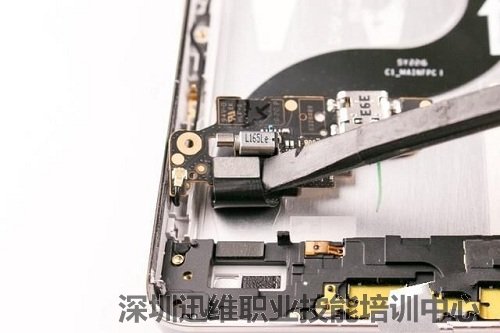

　　小板背部有BTB排线连接，用撬棒断开扣卡，才能将小板成功分离。



断开小板背部的BTB排线

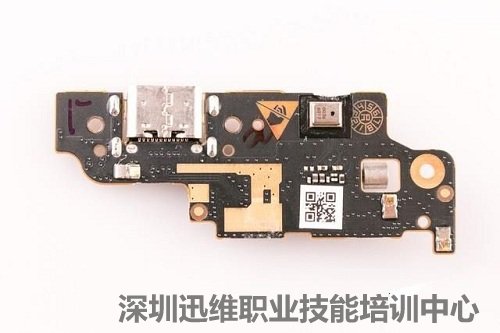

　　小板背部有usb接口、震子、主板排线座、射频座等部件。

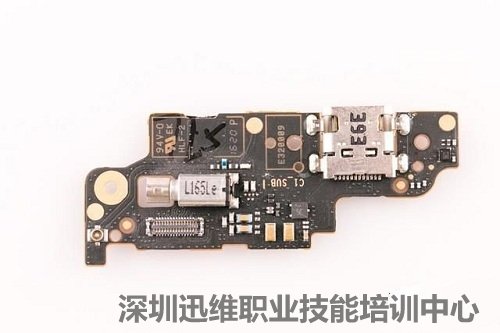

小板背面特写



　　小板正面我们可以看到有麦克、弹簧触片等部件。



小板正面特写

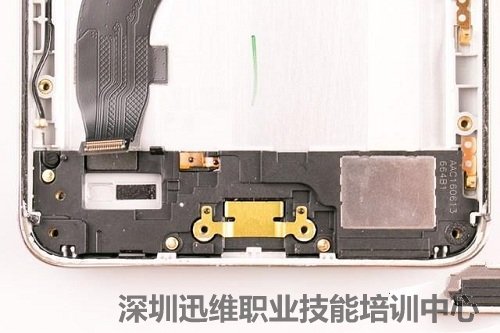

　　扬声器通过卡扣固定，扣开卡扣就可以将扬声器取下。



乐视cool1拆机-拆卸扬声器

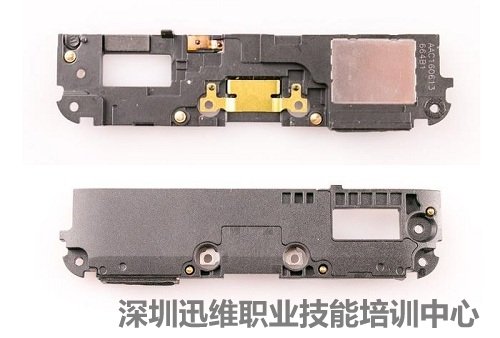

　　扬声器正背面特写。



扬声器正背面特写

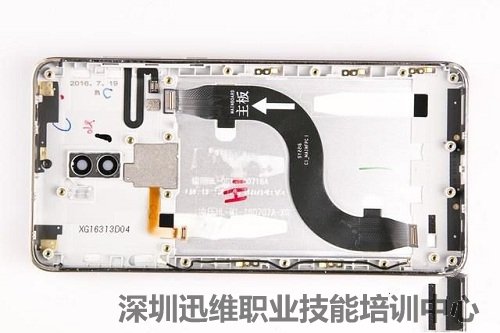

　　机壳上有一条排线，这条软印刷排线就是主板与小板链接的排线，是双面黏胶固定的。



主板与小板链接的排线

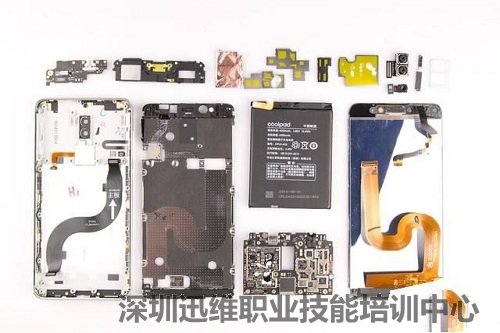

　　乐视cool1拆机结束！附乐视cool1拆机全家福。



乐视cool1拆机全家福
