联想M7400一体机更换定影组件拆机教程
机器型号：联想M7400一体机
故障现象：定影组件损坏，更换定影组件
拆机过程：

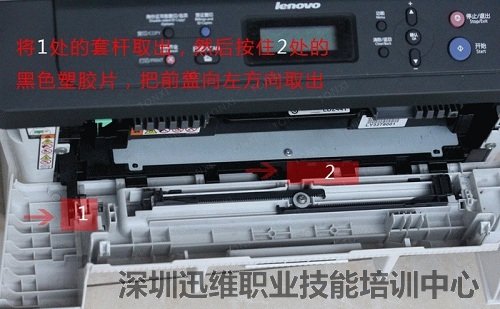

向下翻打开前盖，将图1处套杆取出， 按住图2处黑色塑胶片，向左方取出前盖。
联想M7400一体机更换定影组件拆机教程（图1）
拿掉正面此处的两颗侧盖螺丝。
联想M7400一体机更换定影组件拆机教程（图2）

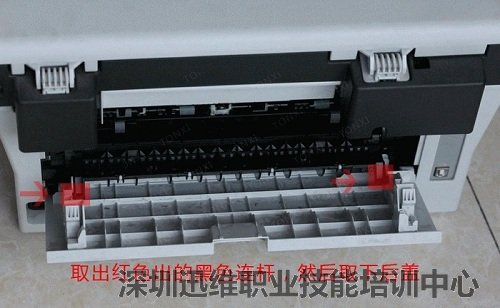

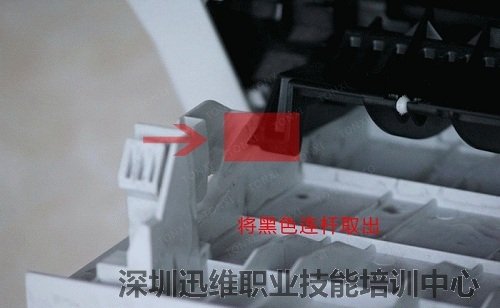

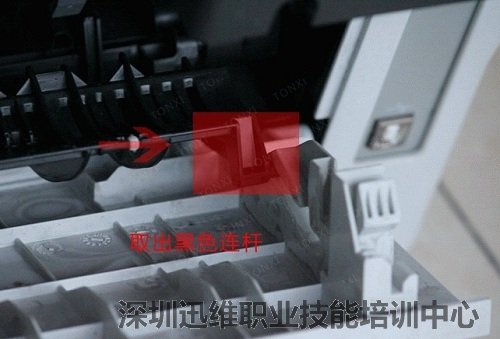

然后打开后盖，取出图中红点处的黑色连杆，取下后盖。
联想M7400一体机更换定影组件拆机教程（图3）
联想M7400一体机更换定影组件拆机教程（图4）
联想M7400一体机更换定影组件拆机教程（图5）

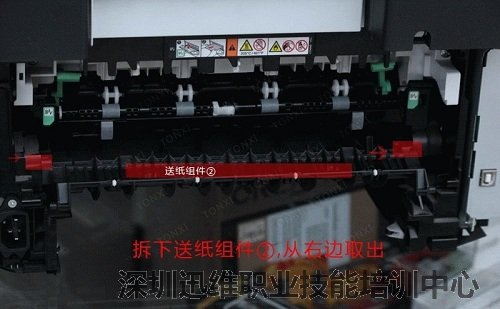

从右到左取出后送纸轮组件②。
联想M7400一体机更换定影组件拆机教程（图6）

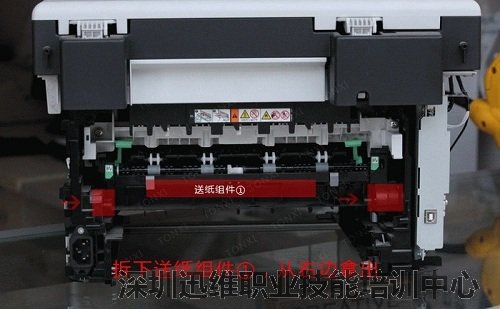

从右到左取出后送纸轮组件①。
联想M7400一体机更换定影组件拆机教程（图7）

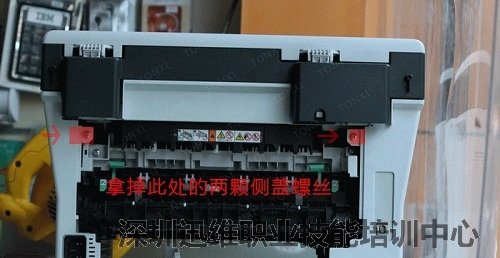

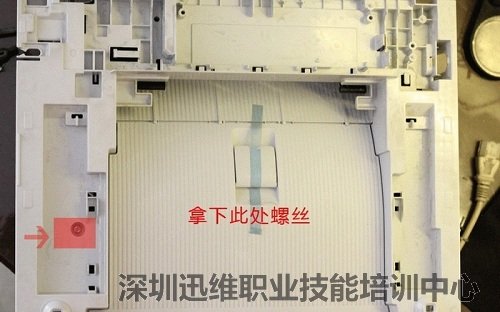

拿掉背面此处的两颗侧盖螺丝。
联想M7400一体机更换定影组件拆机教程（图8）

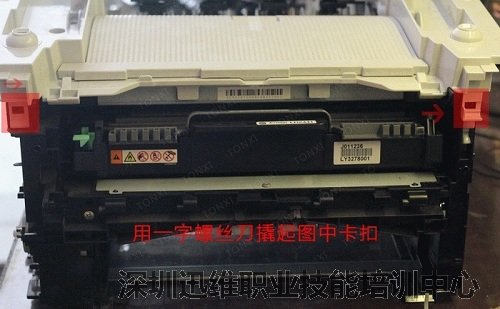

用一字螺丝刀撬正面螺丝卡扣处和图中所示位置，取左右下侧盖。
联想M7400一体机更换定影组件拆机教程（图9）

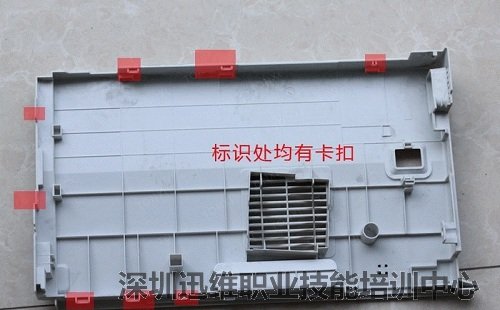

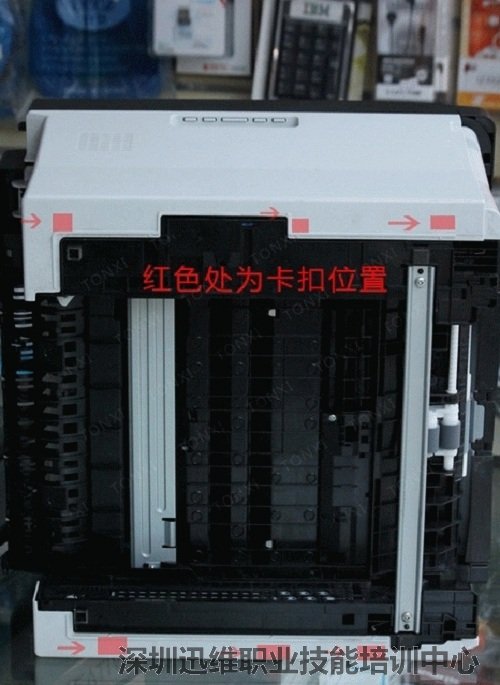

图中所标位置均有卡扣。
联想M7400一体机更换定影组件拆机教程（图10）

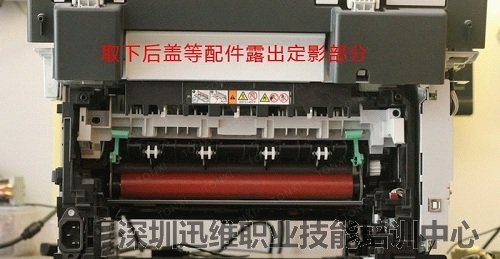

取下左右侧盖和后盖等配件可以看到定影部分。
联想M7400一体机更换定影组件拆机教程（图11）

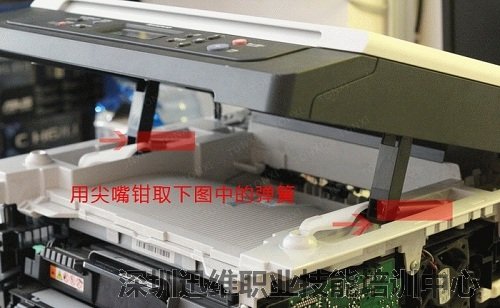

下面开始取扫描组件和上盖，先用尖嘴钳取下图中所示的弹簧。
联想M7400一体机更换定影组件拆机教程（图12）
轻轻向上提出此定位塑胶片。
联想M7400一体机更换定影组件拆机教程（图13）

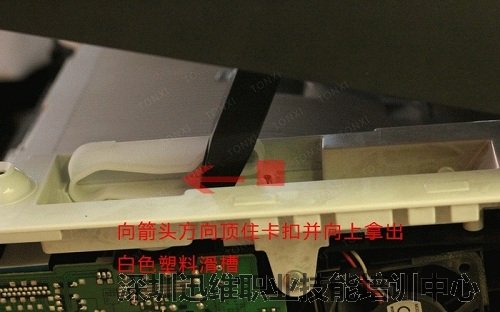

向箭头方法顶住卡扣并向上拿出白色塑料滑槽。
联想M7400一体机更换定影组件拆机教程（图14）

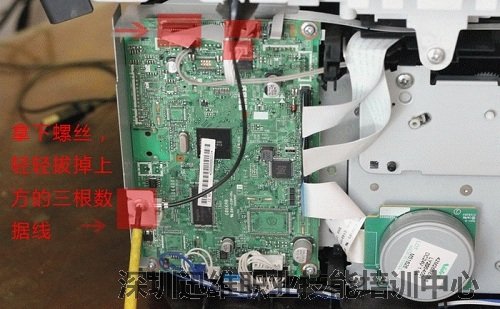

拿下接地螺丝，轻轻拔掉上方三根数据线后，取下扫描组件。
联想M7400一体机更换定影组件拆机教程（图15）

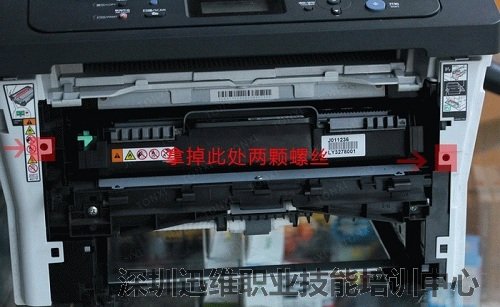

用螺丝刀拿掉顶部的一颗螺丝。
联想M7400一体机更换定影组件拆机教程（图16）

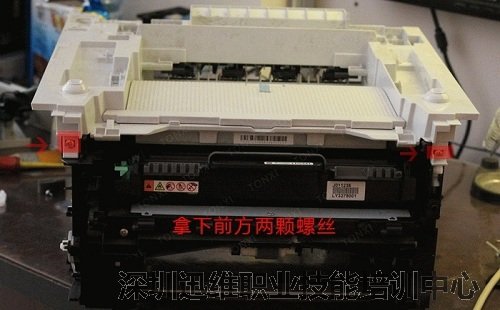

正前方的两颗螺丝。
联想M7400一体机更换定影组件拆机教程（图17）
侧面的两颗螺丝。
联想M7400一体机更换定影组件拆机教程（图18）
用一字螺丝刀轻轻撬动前方及两侧的卡口处即可取下上盖。
联想M7400一体机更换定影组件拆机教程（图19）

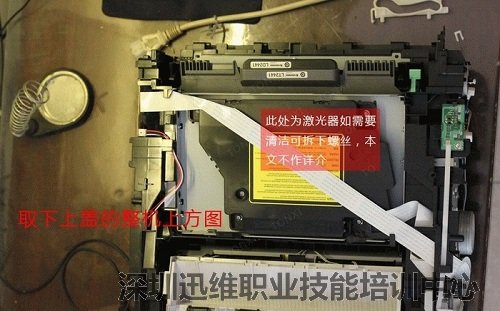

取下上盖后的外观，此处可看到激光器。
联想M7400一体机更换定影组件拆机教程（图20）

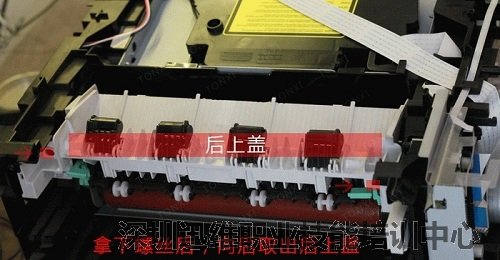

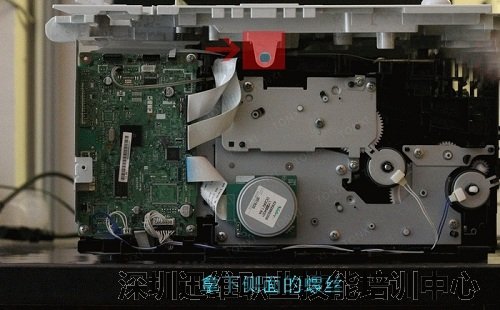

拿掉两边的螺丝并向下拨动绿色拨杆，取出后上盖。
联想M7400一体机更换定影组件拆机教程（图21）

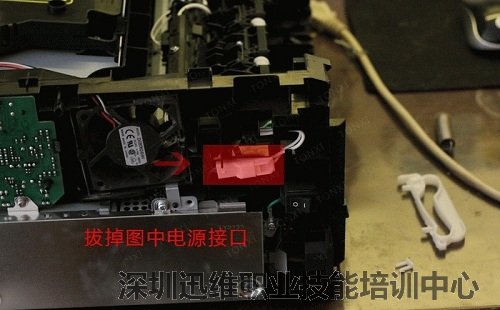

拿掉两边的螺丝，在左侧面拔掉通电插头。
联想M7400一体机更换定影组件拆机教程（图22）

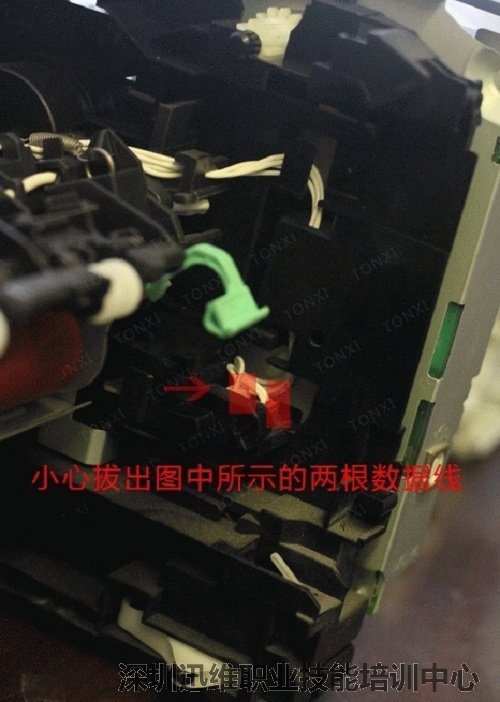

在右边内测小心拔掉2根数据线， 然后向自己方向拉出定影组件。
联想M7400一体机更换定影组件拆机教程（图23）
拿掉图中所示的螺丝，向后取出定影部分。
联想M7400一体机更换定影组件拆机教程（图24）

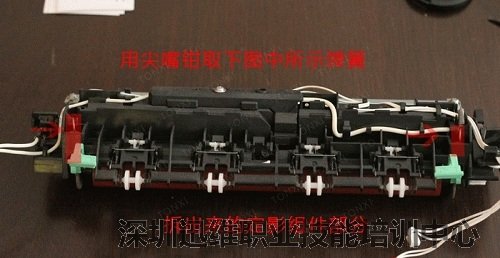

拆下的定影组件，用尖嘴钳夹住图上标注的弹簧， 向上取出，注意右侧的小弹簧。
联想M7400一体机更换定影组件拆机教程（图25）
取下此处两颗螺丝，拿下护盖。
联想M7400一体机更换定影组件拆机教程（图26）

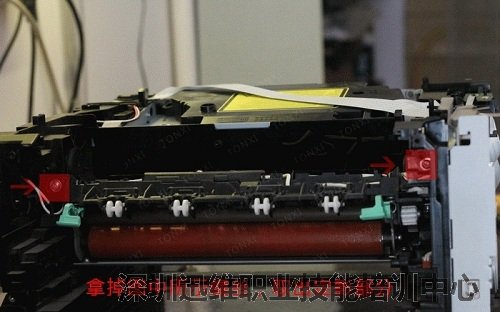

取下弹簧后，即可旋转180℃取下压力辊。去掉压力辊后的定影部分，拿掉两侧的螺丝，以及白色小齿轮上的螺丝。然后取下白色小齿轮，拔掉小齿轮下方的小插头。
联想M7400一体机更换定影组件拆机教程（图27）

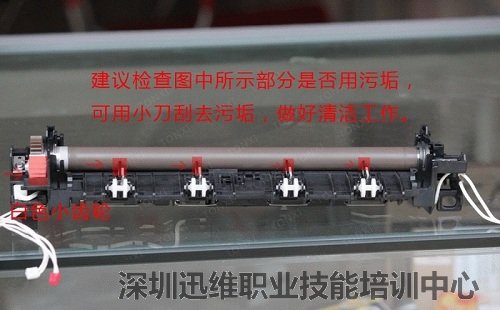

向上拿出定影辊，用小刀清洁温度感应装置的表面看是否有污垢。
联想M7400一体机更换定影组件拆机教程（图28）

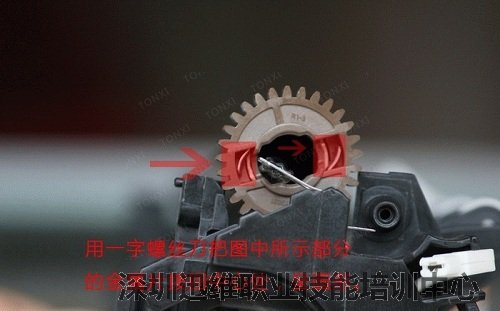

用一字螺丝刀把图中所示部分的金属片拨回中心处，呈圆形。
联想M7400一体机更换定影组件拆机教程（图29）
用小型的一字螺丝刀撬出图中所示的定位装备。
联想M7400一体机更换定影组件拆机教程（图30）

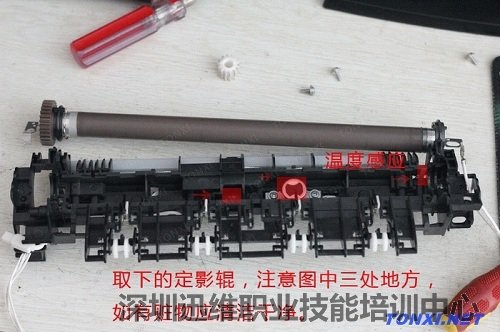

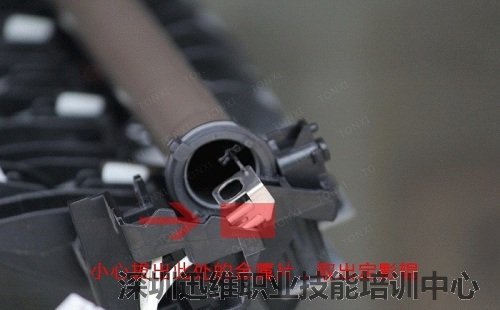

小心拔出此处的金属片， 然后拿住定影辊向此方向取出并更换新的定影辊。
联想M7400一体机更换定影组件拆机教程（图31）
到此教程就结束了，装回定影组件的步骤倒过来操作就可以了。
