OPPO R11做工究竟如何？OPPO R11拆机图解
OPPO R11首发搭载了高通的骁龙660处理器，采用后置2000万+1600万像素的摄像头，支持人像拍照模式和2X光学变焦，前置摄像头也达到2000万像素。其它配置方面，OPPO R11采用5.5英寸1080P显示屏，辅以4GB RAM+64GB ROM，电池容量为3000mAh，支持VOOC闪充技术。它的内在究竟如何呢？下面我们通过对OPPO R11拆机来一探究竟吧！

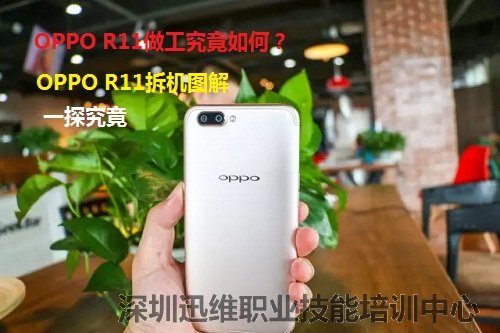

OPPO R11
OPPO R11拆机方法/过程：

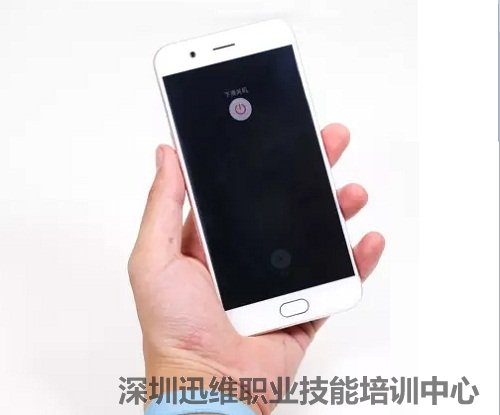

首先关机。
关机
拆除尾部两颗固定螺丝。
拆尾部固定螺丝

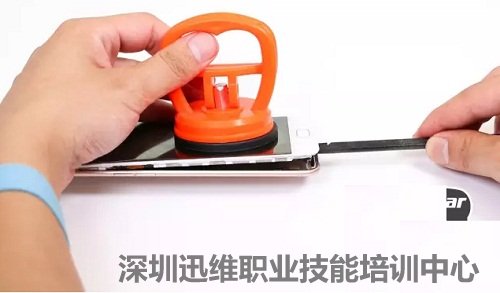

使用吸盘吸起屏幕玻璃面板，使用撬棒、拨片划开后盖。
OPPO R11拆机

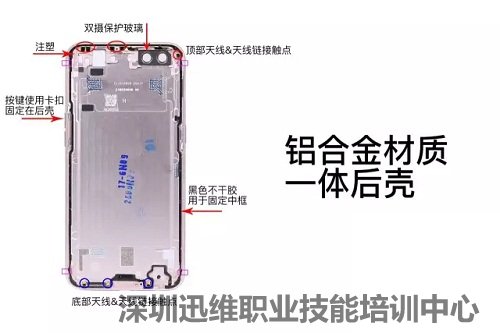

OPPO R11后盖为一体金属材质，使用卡扣和不干胶与中框固定；中框集成手机内部所有元件和屏幕总成。

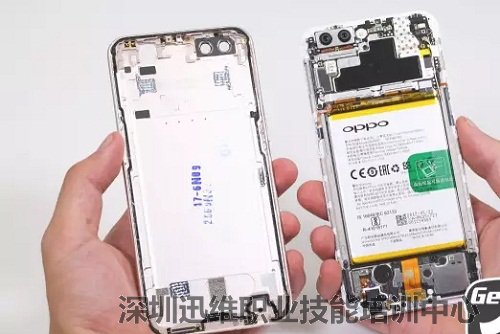

打开后盖
OPPO R11拆机
使用撬棒断开电池排线链接。
断开电池排线

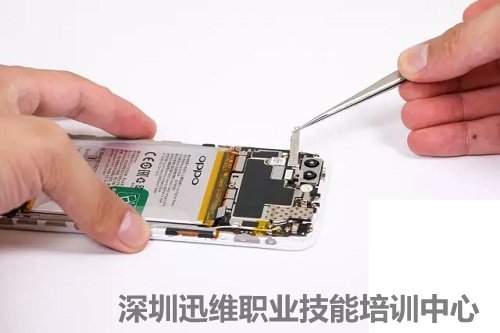

拆除两颗底部排线挡板固定螺丝。
拆除挡板固定螺丝
移除底部排线固定挡板。
移除挡板

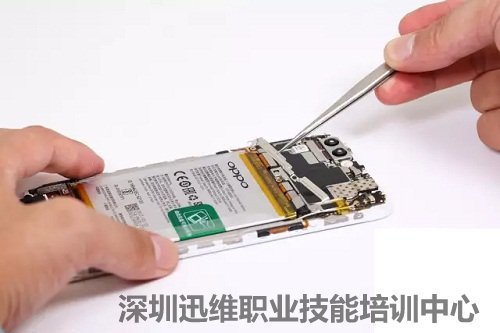

拆除两颗后置相机排线挡板螺丝。
OPPO R11拆机
移除后置相机排线固定挡板。
移除挡板

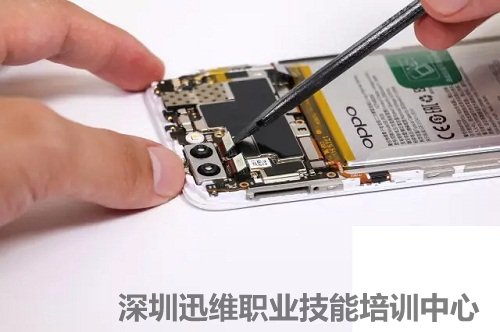

使用撬棒断开后置相机排线。
断开相机排线
取下后置相机模组。
取下相机模组
后置相机
断开底部排线，共四个。
断开底部四个排线
拆除三颗主板固定螺丝。
拆除固定螺丝
断开射频同轴线。
OPPO R11拆机

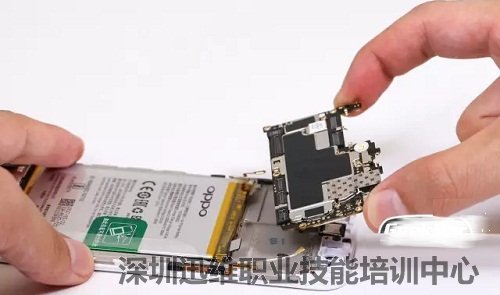

取下主板。
取出主板
主板PCB

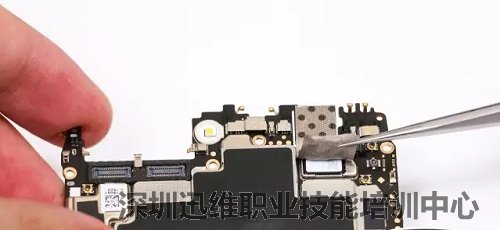

揭开导电胶带。
OPPO R11拆机
取下前置相机。
取前置相机
2000万像素
拉起电池固定不干胶，取下电池。
取出电池
电池特写
拆除四颗底部挡板固定螺丝。
拆固定螺丝
取下底部固定挡板。
取下挡板
拆除三颗音腔固定螺丝。
拆除音腔固定螺丝
两颗micro USB接口固定螺丝，掀起接口排线。
OPPO R11拆机
取下音腔。
扬声器音腔
扬声器音腔
取下micro USB接口排线。
不干胶固定在中框、支持VOOC闪充。
OPPO R11拆机

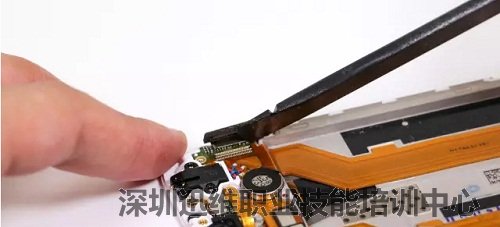

使用撬棒断开屏幕排线。
断开屏幕排线

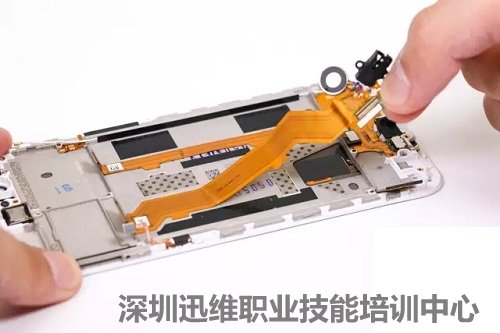

取下屏幕连接线。
取屏幕链接线
液晶模组排线
断开指纹排线，取下排线。
取下排线
取下micro USB接口橡胶垫片。
OPPO R11拆机
取下副板，柔性PCB。
OPPO R11拆机
副板

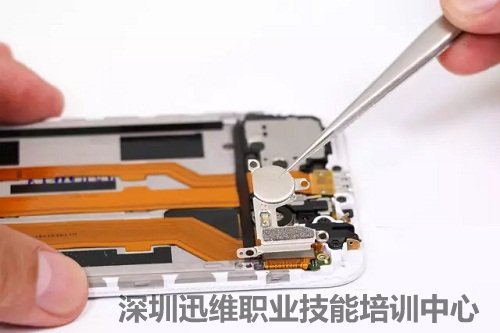

取下听筒。
取下听筒
取下听筒

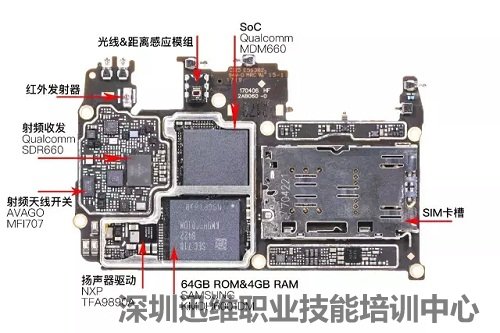

主板元件布局简介。
主板元件布局简介
主板元件布局简介
至此，OPPO R11拆机完成！
