平板电脑:苹果iPad Air拆机论做工
就目前来说,iPad Air 的不足在于iOS 7、内存大小上。毫无疑问,苹果所推出的产品并不是每个都在完美行列中,iPad Air的iOS 7系统总是处于非常不流畅的境地(尤其是在使用手势进行多任务切换的时候),接下来我们对iPad Air进行拆机看其做工如何。
正式进入拆解前需要先将屏幕触控面板四周内部的胶加热,然后用吸盘将屏幕保护面板延边慢慢提起,并用翘片卡住。
图1 苹果iPad Air拆机论做工
屏幕触控面板部分比较脆弱,需要小心谨慎,先从四角入手。
图2 苹果iPad Air拆机论做工
屏幕部分应该是最难拆解的,在保证固定屏幕触控面板的胶都脱离后便可将屏幕保护面板整体拿下。
图3 苹果iPad Air拆机论做工
屏幕保护面板正式分离。
图4 苹果iPad Air拆机论做工
屏幕触控面板与机身分离,不过依然有排线相连。
图5 苹果iPad Air拆机论做工
下面进入平板部分的拆解,需要先卸除几个十字型螺丝。
图6 苹果iPad Air拆机论做工

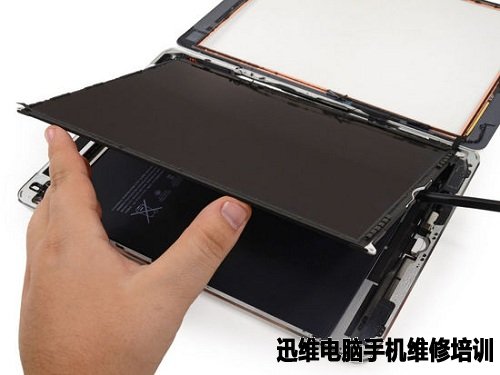

屏幕拆卸过程中。
图7 苹果iPad Air拆机论做工
屏幕拆除,还有排线相连。
图8 苹果iPad Air拆机论做工
排线包括屏幕排线和屏幕触控排线两部分。
图9 苹果iPad Air拆机论做工
屏幕拆除后露出巨大的电池部分,从电池信息中可以看出iPad Air采用的电池为中国制造,容量8827毫安时。
图10 苹果iPad Air拆机论做工
屏幕顺利拆除。这一代iPad Air的屏幕相对前代产品减少了20%的厚度。
图11 苹果iPad Air拆机论做工
屏幕拆除。
图12 苹果iPad Air拆机论做工
该机的屏幕型号为LP097QX2。
图13 苹果iPad Air拆机论做工
屏幕排线、触控排线、SIM卡槽。
图14 苹果iPad Air拆机论做工
屏幕保护面板排线特写。
图15 苹果iPad Air拆机论做工
Home键特写。
图16 苹果iPad Air拆机论做工
拆除电池前依然需要对电池的固定胶部分进行加热以便拆除。
图17 苹果iPad Air拆机论做工
电池部分固定非常牢靠,不太容易拆除,需要用卡片翘起。
图18 苹果iPad Air拆机论做工
电池的排线与前代的并不相同,差别很大。
图19 苹果iPad Air拆机论做工
电池拆除。
图20 苹果iPad Air拆机论做工
拆除射频线缆和SIM卡槽。
图21 苹果iPad Air拆机论做工
SIM卡槽特写。
图22 苹果iPad Air拆机论做工
SIM卡槽特写。
图23 苹果iPad Air拆机论做工

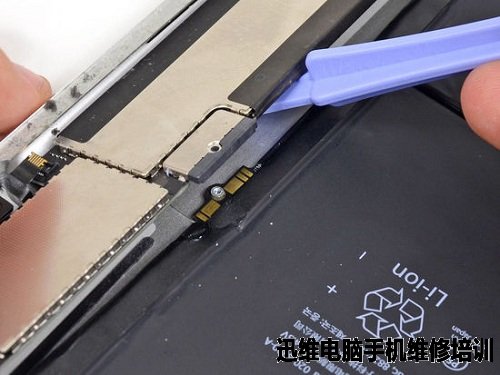

电池排线采用了很特殊的形式与主板相连,与前几代均不相同。
图24 苹果iPad Air拆机论做工

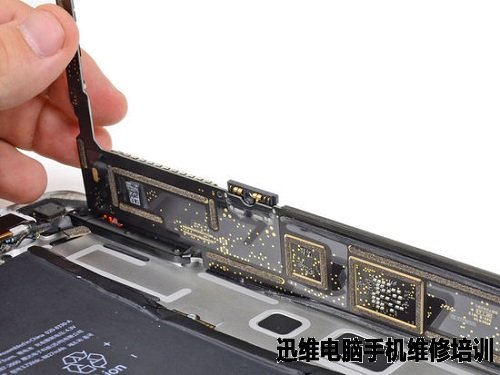

主板分离,L型主板。
图25 苹果iPad Air拆机论做工
电池在拆卸过程中很容易弯曲,所以需要非常小心。
图26 苹果iPad Air拆机论做工
电池特写。
图27 苹果iPad Air拆机论做工
电池背面特写。
图28 苹果iPad Air拆机论做工
拆除屏蔽罩后,可见主板芯片,从左到右从上到下依次为:USI 339S0213 Wi-Fi模块、东芝THGBX2G7B2JLA01 16GB的NAND闪存、尔必达F8164A1MD 1GB LPDDR3 SDRAM、苹果A7处理器、苹果343S0655电源管理IC、NXP LPC18A1(苹果M7运动协处理器)、苹果338S1116 Cirrus音频编解码器。
图29 苹果iPad Air拆机论做工
从左到右从上到下依次为:东芝THGBX2G7B2JLA01 16GB的NAND闪存、尔必达F8164A1MD 1GB LPDDR3 SDRAM、苹果A7处理器(与iPhone 5S版本略有不同)、苹果343S0655电源管理IC、NXP LPC18A1(苹果M7运动协处理器)。
图30 苹果iPad Air拆机论做工

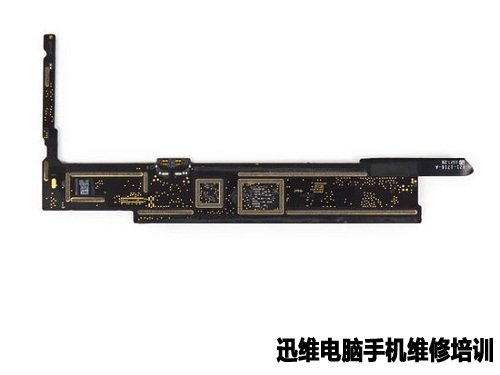

主板背面类似繁星点点,焊点工艺出众。
图31 苹果iPad Air拆机论做工
标注点为博通BCM5976C1KUB6G触摸屏控制器:BCM5976A0KUB2G。
图32 苹果iPad Air拆机论做工
拆除屏蔽罩后,博通BCM5976C1KUB6G触摸屏控制器特写。
图33 苹果iPad Air拆机论做工
主板另一边的芯片特写,从左到右从上到下依次为:高通PM8018 PMIC电源管理芯片、高通公司M9615M LTE处理器,1GB(128MB)的DRAM、227 LG天线开关/过滤器模块(目前断定)、高通公司WTR1605L LTE/HSPA+/CDMA/EDGE/GPS收发器、两个Avago Technologies、A79系列的LTE射频功放/双工器模块其中之一、TriQuint TQF6514射频功率放大器模块、三个Skyworks的SKY77系列LTE射频功放/双工器模块、两个Avago Technologies、A79系列的LTE射频功放/双工器模块其中之一。
图34 苹果iPad Air拆机论做工
M9615M LTE处理器,1GB(128MB)的DRAM。
图35 苹果iPad Air拆机论做工

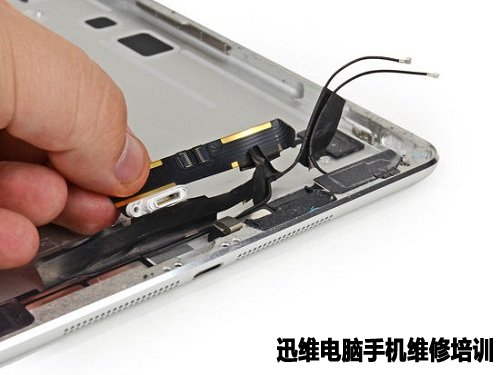

Lightning接口部分及双频Wi-Fi天线。
图36 苹果iPad Air拆机论做工
Lightning接口部分及双频Wi-Fi天线。
图37 苹果iPad Air拆机论做工

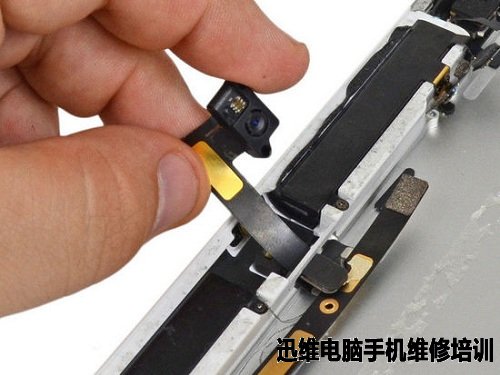

前置120万像素镜头,支持720p摄录和Facetime视频通话。
图38 苹果iPad Air拆机论做工
前置120万像素镜头,支持720p摄录和Facetime视频通话。
图39 苹果iPad Air拆机论做工
前置120万像素镜头,支持720p摄录和Facetime视频通话。
图40 苹果iPad Air拆机论做工
继续Wi-Fi天线部分。
图41 苹果iPad Air拆机论做工

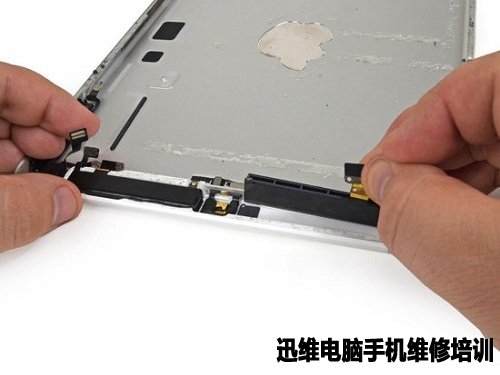

拆除两个扬声器。
图42 苹果iPad Air拆机论做工
扬声器特写。
图43 苹果iPad Air拆机论做工

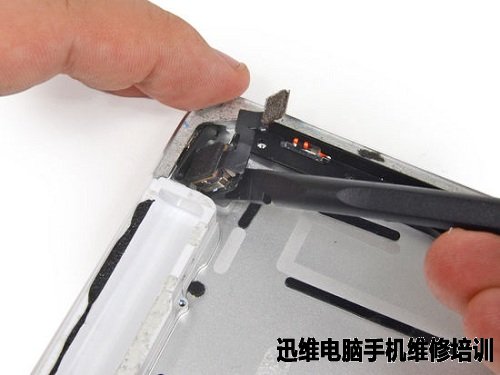

拆除500万像素主摄像头。
图44 苹果iPad Air拆机论做工
500万像素主摄像头。
图45 苹果iPad Air拆机论做工
拆除500万像素主摄像头。
图46 苹果iPad Air拆机论做工

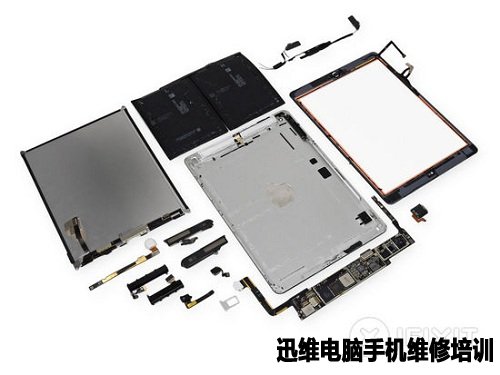

集合图:
图47 苹果iPad Air拆机论做工
苹果iPad Air平板电脑拆机到此结束。
