荣耀V8是本月中旬荣耀发布的一款旗舰新机，配备一块5.7寸2K分辨率incell触摸屏(标准版为1080p分辨率屏幕)，处理器为麒麟950，内存4GB，存储32GB/64GB，支持最大128GB microSD卡扩展。后置主相机是由双1200万像素/F2.2光圈摄像头组成，前置摄像头为800万像素，F2.4光圈。电池典型容量3500mAh，搭载USB 2.0 Type-C接口，支持9V/2A快充。那么荣耀V8做工如何呢？如何拆机呢？下面我们一起来看看吧！

华为荣耀V8拆机　图1



　　荣耀V8拆机方法/步骤：



　　荣耀V8拆解要从背面开始，摄像头位置的信号溢出位置是“突破口”，这个位置上覆盖着一层胶片，拆解的第一步就是要拆下这块胶片。

华为荣耀V8拆机　图2

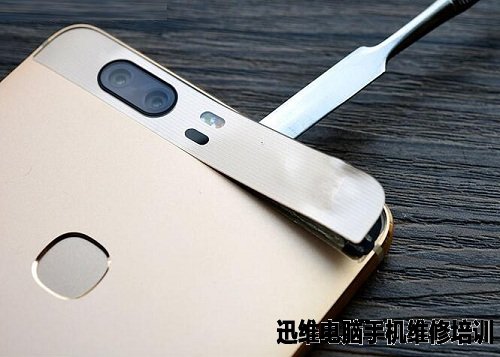

　　用热风枪对荣耀V8背面的胶片加热，把胶片和机身分离。

华为荣耀V8拆机　图3

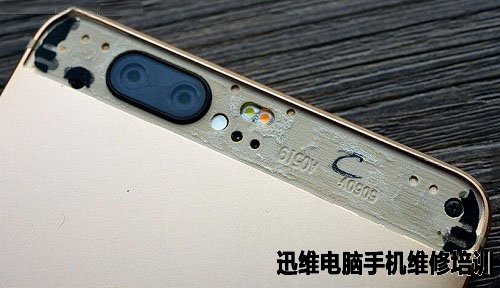

　　拆下胶片后，可以看到固定后盖和手机机身的三颗螺丝，接下来拧下这三颗固定螺丝。

华为荣耀V8拆机　图4

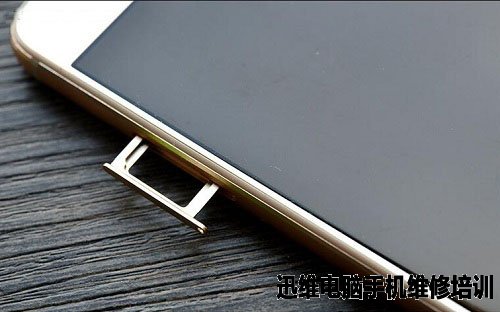

　　拆除背面的螺丝后，用卡针取下荣耀V8手机的卡槽。

华为荣耀V8拆机　图5

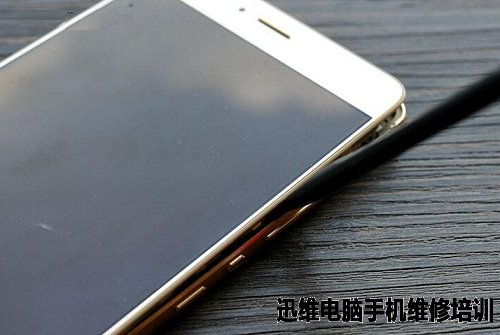

　　将荣耀V8屏幕和后盖完全分离。屏幕通过卡扣的方式固定在手机金属后盖上。



华为荣耀V8拆机　图6



　　机身和后盖分离特写图。拆解时要注意，在后盖和机身之间的指纹识别排线。

华为荣耀V8拆机　图7

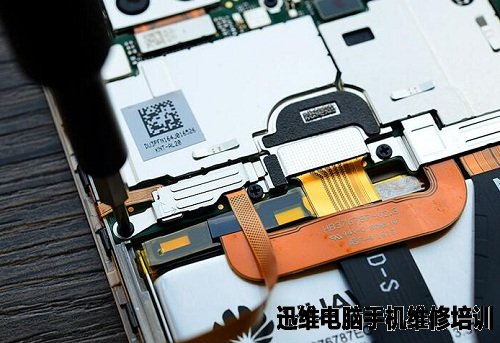

　　荣耀V8里面的所有排线通过金属片固定，可以防止排线松脱。



华为荣耀V8拆机　图8

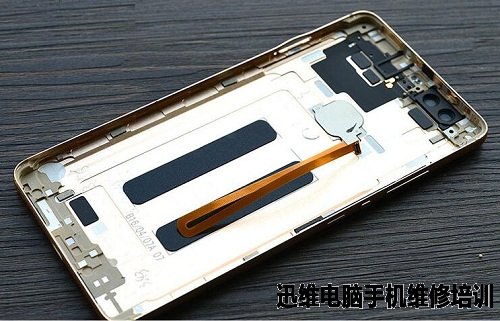

　　拆除后盖的排线就可以完全将后盖分离，在后盖上有手机的天线和指纹识别模块。



华为荣耀V8拆机　图9

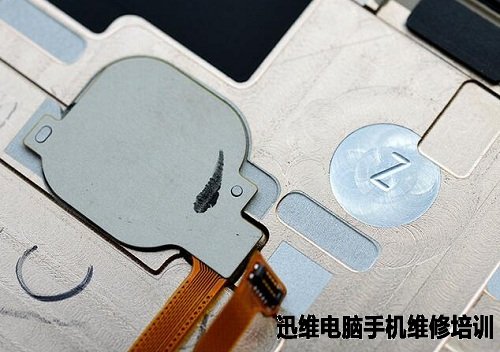

　　荣耀V8背面指纹识别特写。



华为荣耀V8拆机　图10



　　荣耀V8的机身大部分被电池占据，上面大的PCB是手机的主板，下面小的PCB是连接器的PCB，两块PCB通过两条排线连接。

华为荣耀V8拆机　图11

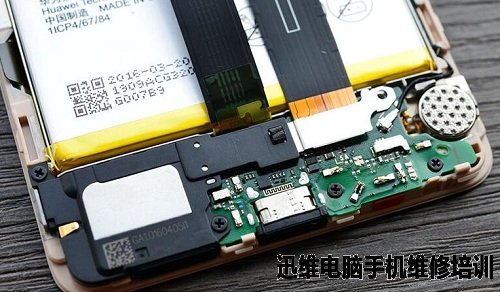

　　荣耀V8的小PCB上的USB type-C接口、外放喇叭以及手机的震动电机。

华为荣耀V8拆机　图12

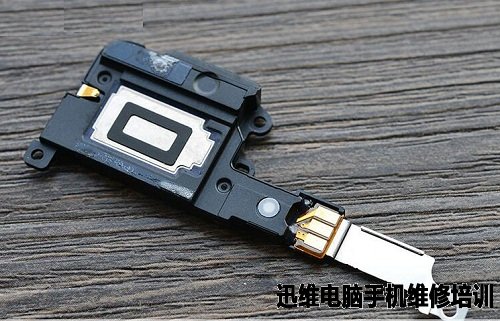

　　荣耀V8的外放喇叭以及音腔特写。



华为荣耀V8拆机　图13

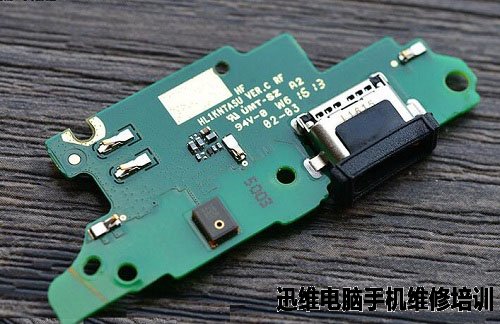

　　荣耀V8的小PCB背面特写。



华为荣耀V8拆机　图14

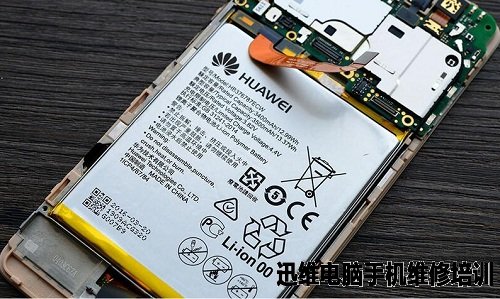

　　荣耀V8电池容量为3500mAh，支持快充。


华为荣耀V8拆机　图15



　　荣耀V8的主板覆盖有屏蔽罩。



华为荣耀V8拆机　图16

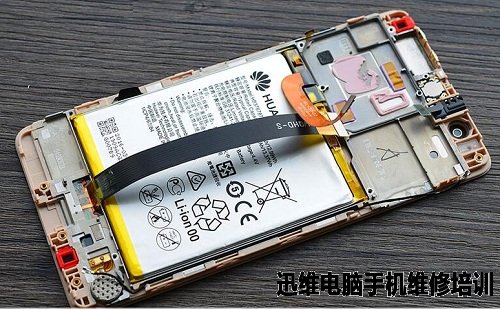

　　荣耀V8主板CPU的位置中框上有硅脂，起到散热的作用。



华为荣耀V8拆机　图17



　　将PCB正面的屏蔽罩拆开，可以看到PCB正面主要是一些射频芯片，还有蓝牙wifi等等的小芯片。



华为荣耀V8拆机　图18

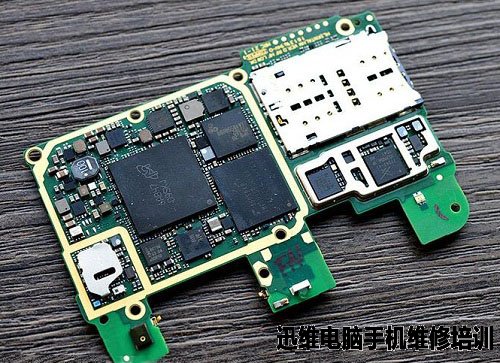

　　PCB的背面主要是手机的CPU、内存以及基带芯片，手机CPU以及内存芯片上没有屏蔽罩，直接使用手机的中框作为屏蔽罩。



华为荣耀V8拆机　图19



　　荣耀V8海思麒麟955处理器（全网通版），处理器拥有4个A72核心和4个A53核心，A72核心频率为2.5GHz,荣耀V8配备4GB内存，内存芯片和处理器采用双层封装。



华为荣耀V8拆机　图20



　　荣耀V8三星的存储芯片，芯片的容量为64GB（全网通版）。



华为荣耀V8拆机　图21



　　荣耀V8支持全网通，但麒麟950集成的基带并不支持CDMA网络，需要外挂一颗VIA的CDMA系带芯片。

华为荣耀V8拆机　图22



　　SKY77597-11是一颗射频放大芯片。



华为荣耀V8拆机　图23

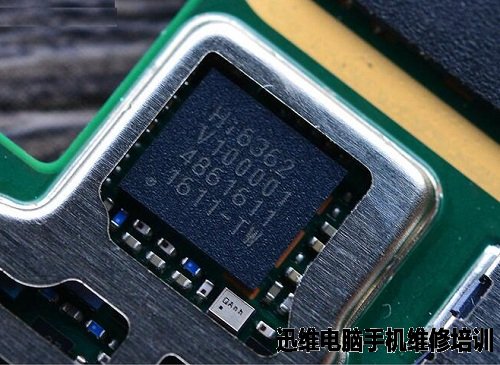

　　Hi6362是华为海思的RF射频收发芯片。



华为荣耀V8拆机　图24



　　altek6610是一颗独立的相机ISP芯片。



华为荣耀V8拆机　图25



　　荣耀V8外挂VIA的CDMA基带，还需要一颗FC7712射频芯片，负责处理手机的CDMA信号。

华为荣耀V8拆机　图26

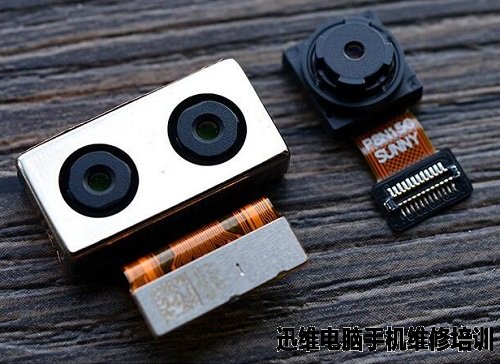

　　荣耀V8后置主相机是由两个1200万像素/F2.2光圈摄像头组成，前置摄像头为800万像素，F2.4光圈。

华为荣耀V8拆机　图27



　　荣耀V8拆机到此结束，荣耀V8所有部件全家福。

华为荣耀V8拆机　图28
