中兴天机MAX有着6英寸的巨屏，采用全高清分辨率的OLED炫丽屏，不仅色彩艳丽，而且由于它的超薄特性，能够为机器节省出很大一部分空间让机器在十分轻薄的基础上拥有4140mAH超大容量电池！作为有一款国产神器，它的内部设计究竟如何？能都对得起它2799元的官方定价吗？通过以下详细拆解来为大家揭晓吧！



　　首先，把卡槽取出。



　　该机的卡槽采用三卡两插的方式，我们可以选择插入两张SIM卡，或者插入一张SIM卡与一张Micro SD卡的组合。



　　实话实说，刚开始拆解我们便陷入了困境，该机的四周严丝合缝，我们根本无法断定它采用的是卡扣式连接还是乐视1S那种强力胶连接。所以我们选择了排除法，先用吸盘工具看看能不能吸开屏幕，不过不管我们怎么使劲，屏幕边框没有丝毫松动的迹象。



　　接下来的办法是我们最不愿意看到的，那就是通过较薄的刀片插入机身边框的缝隙将屏幕翘起来，这样非常容易损坏边框，但是为了让拆解能够继续，我们不得不这样做。

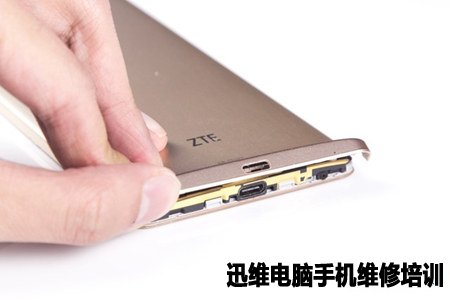

　　在拆解的时候，我们一般都是优先选用不太容易对机器造成伤害的方式拆机，然而今天的情况看来我们别无选择，为了继续拆解，我们接下来选择送机身底部比较脆弱的塑料入手，看看这里能不能有所斩获。随后，我们用撬棒撬开一条缝隙，并听到了卡扣脱扣的声音，我们知道，这个选择是正确的。



　　一般，像魅蓝metal、小米红米note 3等我们以前拆解过的金属背壳手机，上下两部分的塑料都是通过注塑工艺与金属背壳连接在一起的，可是中兴天机MAX的底部采用的是可拆卸的设计，这一点拆解之前是很难猜到的。



　　在塑料底壳的下面，有三颗螺丝将背壳与机身固定。细想想还真是有点后怕，如果我们刚才选择执意翘边框，那么肯定就会对背壳或者机身有损害，所以拆机有风险……



　　接着，我们试探着将顶部的塑料盖板分离，然而，这一次不论我们怎么翘，它都不下来，推测它是与背壳注塑连接的。



　　所以接下来，断定背壳是通过卡扣与机身连接以后，我们用撬棒艰难的将背壳脱扣。需要说明的是，该机是我们拆解过的所有机型里面背壳与机身卡扣卡的最死的机型，我们必须要用很大的力量才能将其脱扣，而且每次脱扣都会伴随着响亮的“咔哒”声。我们注意到，该机的卡扣均为金属材质，要比千元机普遍采用的塑料卡扣强度强很多。



　　真的不能怪我们破坏了机器的外观，因为不在边框用力，是无法将背壳脱扣的。



　　当所有卡扣脱扣，机身很轻松的与背壳分离，看这系统还能正常运行，按键无损坏，我们也算松了口气。





　　机身内部构造展露在我们眼前。

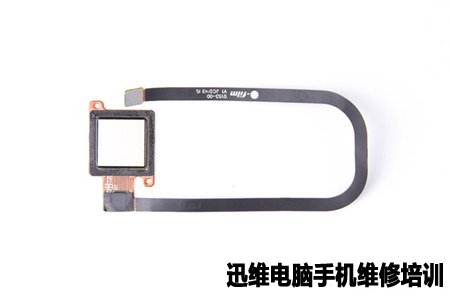

　　背壳上还固定着指纹识别模块，并与主板相连，我们先将其从背壳上取下。



　　指纹识别模块通过泡棉与背壳相连，具有一定的防水能力，卸去模块之后，该区域变成了一个窟窿。



　　从背壳的设计来看，边角部位并没有加厚处理。



　　从机身的四个边角来看，都是有塑料盖板加固的，盖板上面同时还承载着印刷天线用于收发信号。





　　该机的电池给了我们一大惊喜，我们发现电池表面有一层凸起，这似乎可以断定这个电池采用了层叠技术，从而充分利用了空间。我们看到，多出来的那一层，正好是背壳中间凸起的地方。这个设计在其他手机上至今我还没有发现。





　　堆叠电池技术最有名气的代表就是苹果为MacBook笔记本设计的电池了，它几乎榨干了MacBook机内的所有空间。



　　接下来的拆解以分离主板上的排线为主，但排线被表面的石墨散热贴和金属屏蔽罩覆盖。



　　那么接下来就是该撕的撕，该卸的卸。







　　随后分离指纹识别模块，注意要用塑料撬棒，避免短路。







　　随后，依次分离电源排线、显示屏排线、底部数据线排线、按键排线，以及射频同轴线。











　　然后卸去顶部右上角的塑料盖板，它承载着边角加固，天线载体以及固定主板三个重任。卸去两颗固定螺丝可将其分离。





　　随后，同样卸去两颗螺丝取下另外一边的盖板。





　　卸下仅有的一颗直接固定主板的螺丝。



　　终于，主板被分离出来。



　　在主板下方可以看到处理器部位有散热硅脂贴在金属防滚架上，周边的导电棉与主板屏蔽罩接触可以防止静电击穿电路。



　　主板的正反两面绝大部分电路均被金属屏蔽罩覆盖，那颗没有覆盖的芯片便是该机的处理器。





　　芯片上写的型号是Qualcomm MSM8952，也就是骁龙617处理器，64位八核1.5GHz主频，拥有3GB RAM。



　　卸去屏蔽罩，可以看到正面处理器旁边的三星KMR21000BM B809 eMMC闪存芯片，容量32GB，以及那颗AK4961 HIFI芯片。





　　随后卸去主板上的两颗摄像头，主摄像头为f/1.9大光圈1600万像素，前置摄像头竟也达到了1300W像素级别。再也不用担心前置摄像头拍照不清晰了。







　　机身顶部拆卸完毕后，解析来卸去底部的盖板固定螺丝，取下盖板。





　　扬声器通过双面胶牢牢固定的机身上，这是因为扬声器通过触点与底部PCB相连，为了连接稳固，所以用到了强力双面胶。虽然扬声器的音腔很大，不过它的声音我并不是十分满意，中频发干是最明显的问题，所以想听音乐的话，我建议还是戴上耳机，这样才能发挥AK4961 HIFI芯片的威力。





　　分离底部的同轴线接口后便可以取下底部PCB。





　　终于，我们到了分离电池的时刻，不过很遗憾，我们没有看到使用拉胶的迹象，这也就意味着它是通过强力双面胶固定的。我们费了九牛二虎之力才将它取下，过程之艰辛，我就不再赘述了。看看底部的双面胶痕迹和电池背部的样子你就能领略。





　　将电池分离以后证明了我之前的推测，该机的电池的确采用了堆叠技术，上表面凸起一块，令电池容量达到4140mAh，额定容量也超过了4000mAH，达到4010mAh。该电池支持QC2.0的快充技术，充满电的时间在两小时左右。
