奇酷手机旗舰版拆机图解



　　奇酷手机旗舰版在工艺设计上非常讲究，其首款机型就已经达到了非常高的水准，一体式的金属机身设计，在阳极氧化和喷砂工艺上耗费了更多的工时，在视觉和手感上都有着较突出的表现。其实在旗舰版机型的内部也有着比较多的亮点，比如多重散热的设计，融入热管散热等等。



　　奇酷手机旗舰版拆机方法/步骤：



　　1、奇酷手机旗舰版机身表面无螺丝，按照常规的思路，需要从背面上下两端的天线溢出盖板下手，适当加热后塑料盖板可轻松撬动，之后便可以看到裸露出来的小部分电路板，但仍未看到螺丝，只能从屏幕开始拆机了。



奇酷手机旗舰版拆机 图一



　　2、屏幕部分：屏幕直接与机身主体框架粘合，需要加热后分离，并且这步过程中要格外小心屏幕下方的排线。这种设计方式目前在HTC等少数机型上比较常见，虽然一体性更强，减少了机身的开孔，但是相应的后期维修成本会稍大一些，不过对于专业的维修人员来说这并不是什么太大的问题。

奇酷手机旗舰版拆机 图二



　　3、屏幕排线与机身主板相连，拆除后可见屏幕下方与金属中框之间也有一层石墨贴纸来保证散热，同时保证屏幕的正常工作。

奇酷手机旗舰版拆机 图三



　　4、继续拆解，中框与金属后盖采用螺丝固定，拆下后可顺利将主板部分拆除，可以看到奇酷手机旗舰版主板采用了主流的三段式设计，即主板、电池和小板。

奇酷手机旗舰版拆机 图四



　　5、其中电池部分为定制的梯形样式，充分利用了机身内部的空间来增大电池容量。

奇酷手机旗舰版拆机 图五



　　6、后盖部分是采用的一整块铝材进行冲压成型，再经过精细加工打磨、喷砂等步骤，可以看到后盖上的开槽非常精准，并且也预留了部分空间为了更好的散热。指纹识别模块、按键、天线溢出通道都集成在了后盖部分。

奇酷手机旗舰版拆机 图六


　　7、奇酷手机旗舰版指纹识别模块，排线与主板相连，金属检测环经过了非常细致的切割，非常工整。

奇酷手机旗舰版拆机 图七



　　8、奇酷手机旗舰版整个主板和电池部分依托在金属的框架之上，一方面金属有着更强的牢固程度，另一方面，金属在散热方面也会更好，并且由于外壳的存在，主板依托在金属框架上散热并不会很直接地让人手感觉到。

奇酷手机旗舰版拆机 图八
　

　　9、主板部分，拆除相应的射频连接线后，集成了绝大部分芯片的主板屏蔽罩可拆除，在揭开屏蔽罩之后可以看到几个发热量大的芯片均涂有散热涂层，更有利于温度的传导。

奇酷手机旗舰版拆机 图九



　　10、几个主要的芯片包括了高通骁龙808处理器（同时底部封装了3GB RAM）、16GB eMMC 5.0闪存、高通PM8994电源管理芯片、QCA6164 Wi-Fi模块、WTR3925 RF芯片、Skyworks 78070和77814-11射频芯片等等。

奇酷手机旗舰版拆机 图十



　　11、奇酷手机旗舰版一体化音腔特写。

奇酷手机旗舰版拆机 图十一



　　12、奇酷旗舰版机型所搭载的彩色IMX278+定制Mono黑白IMX214双1300万像素摄像头在同一固定模块中，保证了两个摄像头在长时间使用情况下相对位置不会轻易改变。

奇酷手机旗舰版拆机 图十二



　　12、奇酷手机旗舰版前置摄像头则是800万像素。



奇酷手机旗舰版拆机 图十三



　　13、奇酷手机旗舰版光线感应器部分特写。

奇酷手机旗舰版拆机 图十四



　　14、奇酷手机旗舰版内部主板金属骨架上采用镂空+热管散热设计，仔细观察，可以看到在摄像头的相应部分也有散热涂层，这是非常少见的做法。

奇酷手机旗舰版拆机 图十五



　　15、拆除奇酷手机旗舰版金属框架上的导热管、震动单元、小板、主板连接线。

奇酷手机旗舰版拆机 图十六


　　16、导热管与处理器芯片相连，内部实际上是负压状态，当达到一定温度的时候，热管内的类似冷却液的液体会蒸发，从而流向温度低的另一侧再次变成液体，再通过与之相连的石墨散热层传导出去，如此往复循环达到降温的作用。这一技术是借鉴了人造卫星降温原理，被命名为太空水冷散热系统。

奇酷手机旗舰版拆机 图十七



　　17、接着拆主板，小板部分的盖板上集成了扬声器、射频天线溢出通道，而小板上则主要是microUSB接口、麦克风等组件。

奇酷手机旗舰版拆机 图十八



　　18、主板连接排线，连接主板和小板部分。

奇酷手机旗舰版拆机 图十九



　　19、奇酷手机旗舰版震动元件特写。

奇酷手机旗舰版拆机 图二十

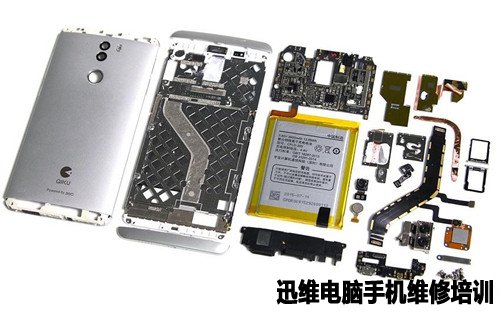

　　20、到此，手机拆解结束，来张奇酷手机旗舰版拆机全家福。

奇酷手机旗舰版拆机 图二十一



　　通过奇酷手机旗舰版拆机过程，我们可以看到，奇酷手机旗舰版做工还是相当不错的，内部结构的优化设计，更先进的散热系统，在散热方面奇酷手机旗舰版采用了软件结合的方式，一个是通过360 OS的软件底层控制，另一个就是黑科技——太空水冷散热系统，热管+石墨+涂层的多重散热方式，更有效地解决了关键芯片位置的发热问题。总的说来，奇酷手机旗舰版是一款不错的好手机，值得各位拥有。
