一加手机3T旗舰机拆机图解！
身为旗舰机的一加手机3T在做工上的表现怎么样呢？下面我们就拆机一探究竟。

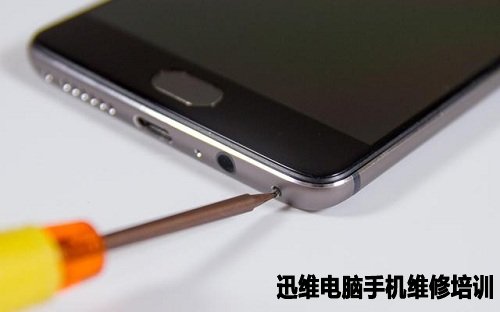

一加手机3T采用三段式的全金属机身设计，与采用同样设计的其它手机一样，屏幕部分与金属后盖通过卡扣和螺丝固定，拆卸时需要先拧掉底部的固定螺丝。
图1 一加手机3T拆机

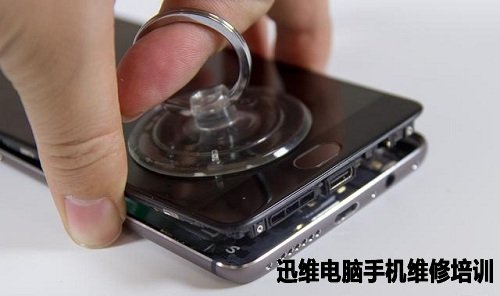

拧掉底部的固定螺丝后就能将屏幕部分与金属后盖分离，不过在拆卸时一定要小心因为还有大量的固定卡扣，不可硬来！
图2 一加手机3T拆机
打开后盖后我们能够看到，手机的绝大部分元器件都在屏幕上。后盖上有的器件不多，其中振动马达、NFC线圈、三段式侧键都在后盖上。值得一提的是，后盖上还有导热棉，能够在固定元器件的同时，还保证良好的散热性能。
图3 一加手机3T拆机

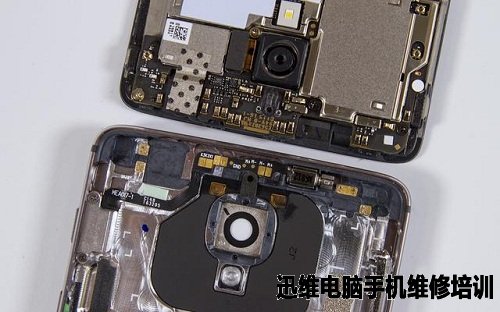

主板部分与后盖顶部特写。
图4 一加手机3T拆机

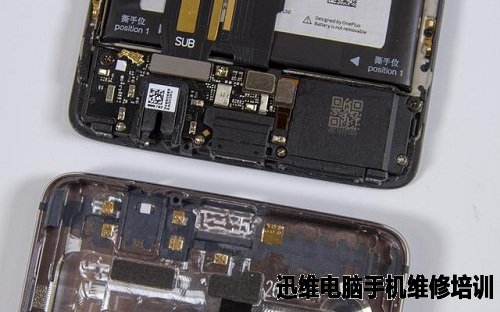

底部小线路板部分与后盖底部特写。
图5 一加手机3T拆机

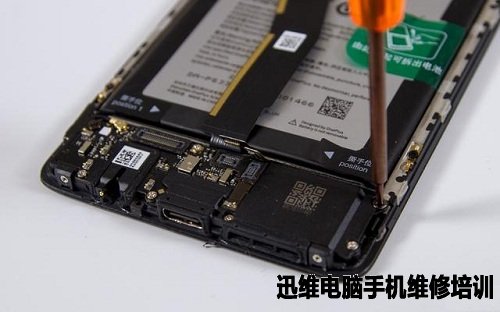

我们先来拆卸底部的小线路板，拆卸时只需拧掉固定螺丝即可。拆卸过程比较简单，不过固定的螺丝可不少，需要耐心一点。
图6 一加手机3T拆机

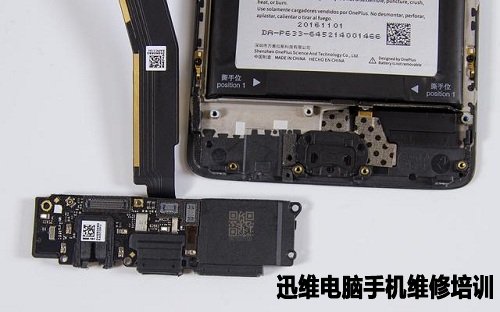

在小线路板上有一个固定排线不可拆卸，并且3.5mm耳机插孔组件和扬声器组件都是固定的，同样也不可拆卸。这样做的好处是各个部件之间不会存在连接的问题，即使是手机意外跌落也不会出现元器件松动的情况。
图7 一加手机3T拆机

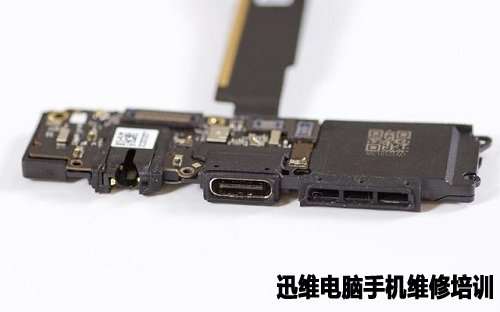

底部小线路板特写，从左至右的开孔依次是，3.5mm耳机插孔、Type-C插口和扬声器开孔。
图8 一加手机3T拆机

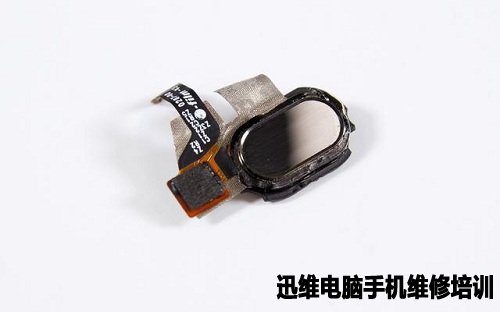

指纹模组特写。
图9 一加手机3T拆机

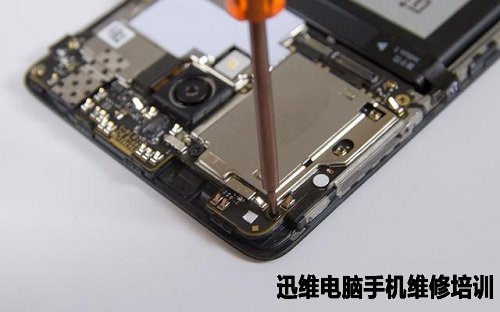

同样在拆卸主板时也是需要拧掉固定螺丝，需要注意的是主板还有小卡扣固定，在拧掉所有螺丝后需要小心拆卸。
图10 一加手机3T拆机

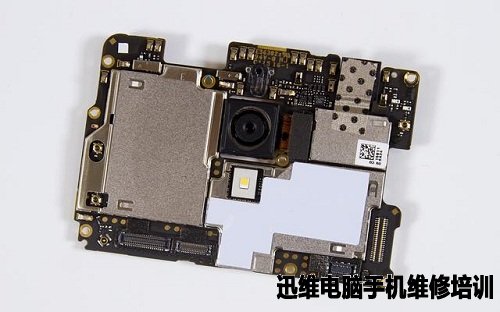

主板特写。一般来说手机主板上的芯片都用固定的屏蔽罩保护，但屏蔽罩不可拆卸在一定程度上会影响芯片的散热。
图11 一加手机3T拆机

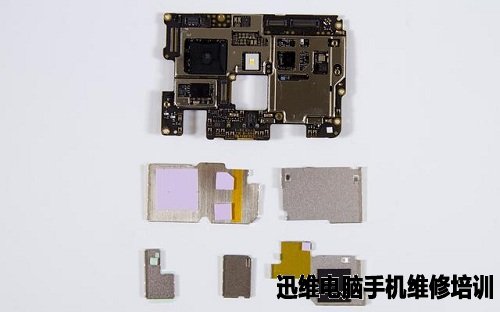

一加手机3T通过固定架和可拆卸屏蔽罩的方式平衡了保护芯片和散热之间的问题。并且在屏蔽罩上还有导热硅脂，能够进一步提升散热性能。
图12 一加手机3T拆机

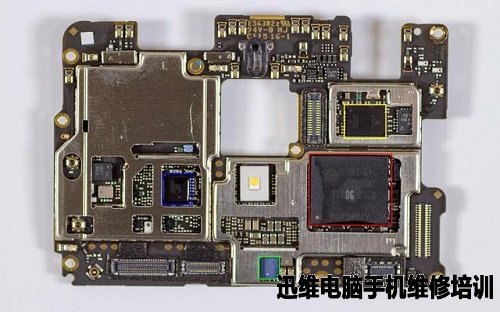

芯片：红色：128GB UFS 2.0闪存芯片；绿色：音频放大芯片；蓝色：高通WTR3925射频芯片；黄色：高通QCA6164A无线控制芯片。
图13 一加手机3T拆机

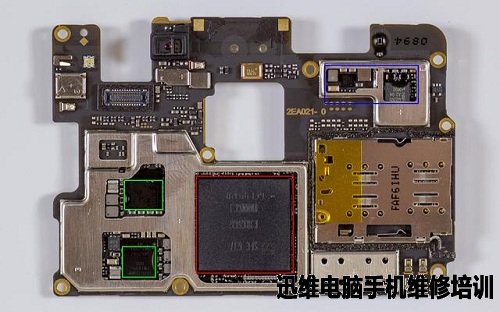

上图为主板的另一面。红色部分是三星6GB LPDDR4运存和骁龙821处理器，运存和CPU是封装在一起的；绿色：两个高通PM8996电源管理芯片；蓝色：射频芯片。
图14 一加手机3T拆机

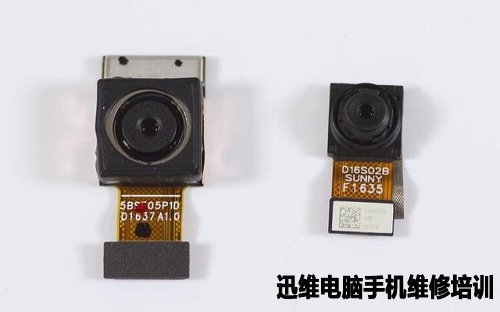

主板上能拆卸的除了屏蔽罩外就只有这两颗摄像头了。左边：SONY IMX 298 1600万像素主镜头；右边：1600万像素前置镜头。
图15 一加手机3T拆机

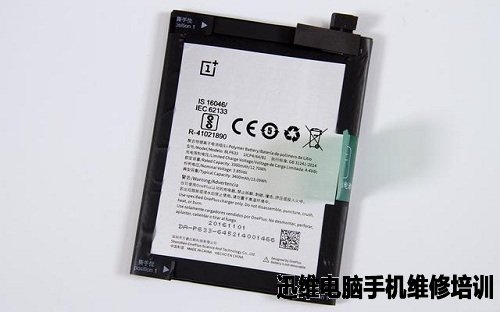

电池方面，一加手机3T的电池容量为3400mAh。
图16 一加手机3T拆机

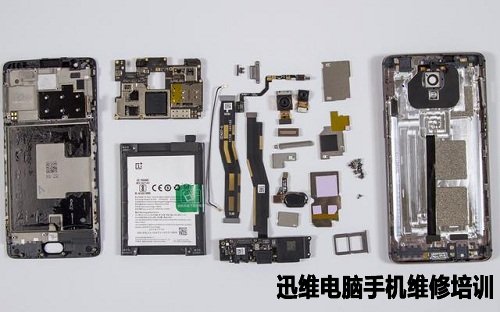

集合图：
图17 一加手机3T拆机
拆机到此结束！
