福禄克8845A数字万用表拆解教程
福禄克8845A的这款六位半的台表有个通病，前后输入的切换开关接触片久了会接触不良，造成功能异常，最直接的就是显示异常，多按几次会好。最近在测量时又犯了老毛病，索性拿出工具，把福禄克8845A数字万用表拆解，大卸八块，顺便给大家一饱眼福！

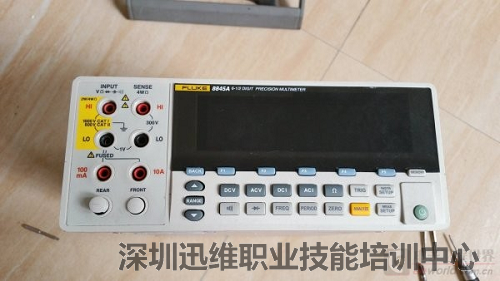

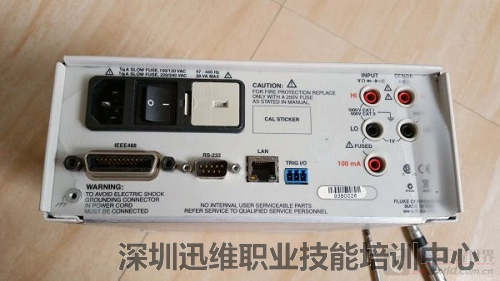

福禄克8845A数字万用表拆解第一步：拿掉上下的橡胶保护套，取掉提手。

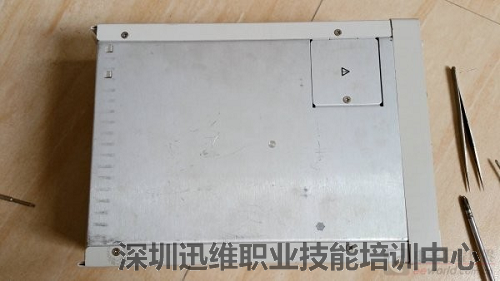

福禄克8845A数字万用表拆解第二步：拆掉外壳的螺丝

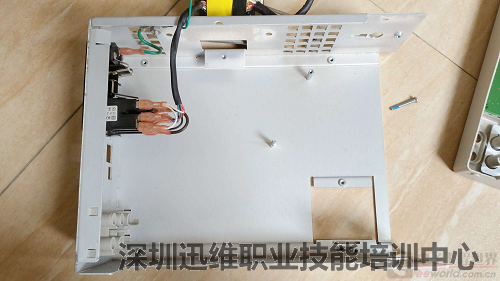

这里还要说明一下，拆这个机器的时候，前面板带显示屏拆下来除了要把螺丝取掉外，在万用表表笔座那里还有塑料卡扣也要抽出来，这样才能拆，要取出PCB，变压器也要拆，有颗螺丝在变压器下面。

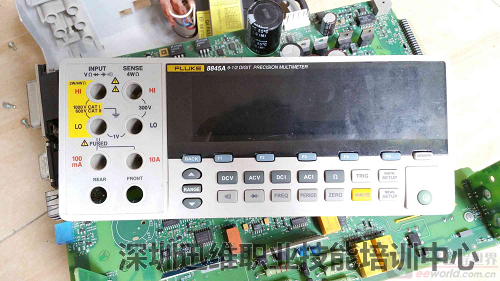

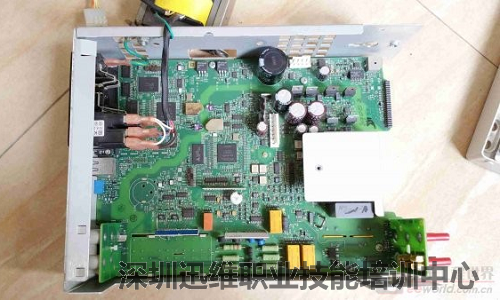

福禄克8845A 数字万用表拆解第三步：分离的显示屏和主板。

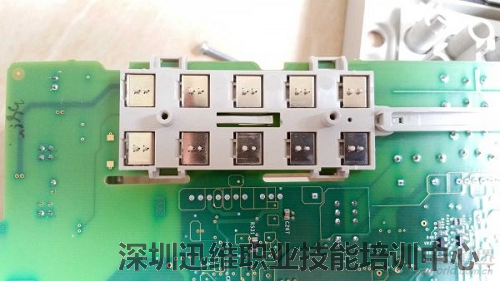

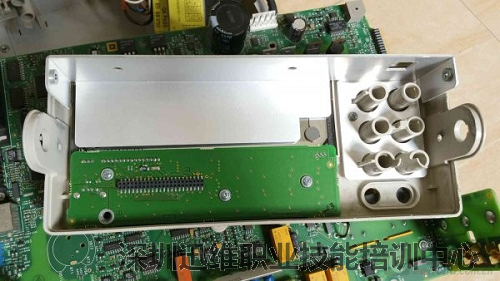

福禄克8845A数字万用表拆解第四步：处理的主角——开关接触片
要把这个切换开关拆下来，用橡皮擦擦PCB触点的金手指，这个开关是这个表的通病。

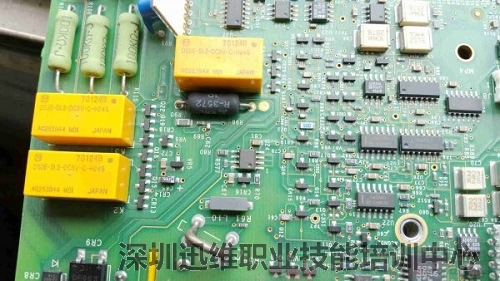

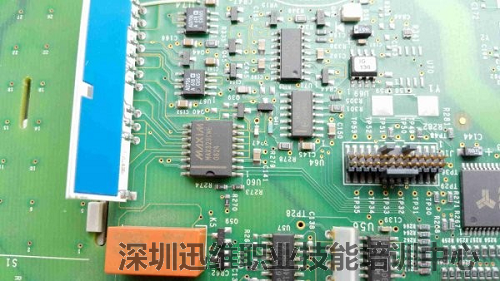

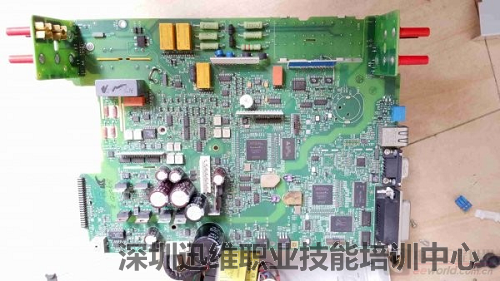

福禄克8845A数字万用表拆解第五步：主板的细节图

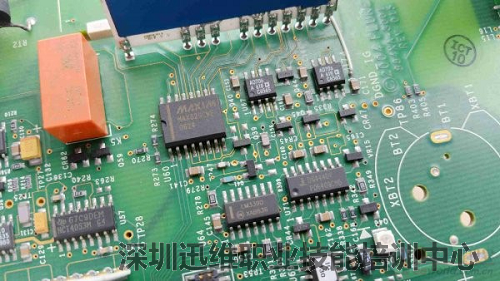

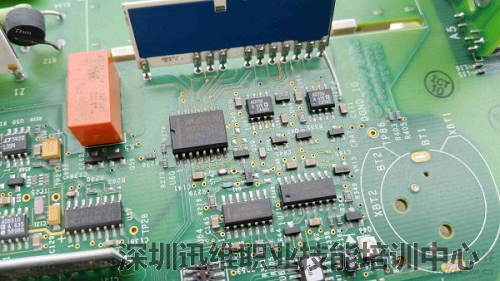

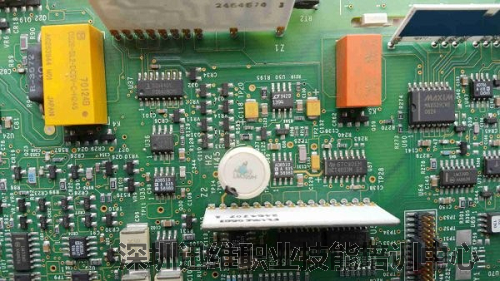

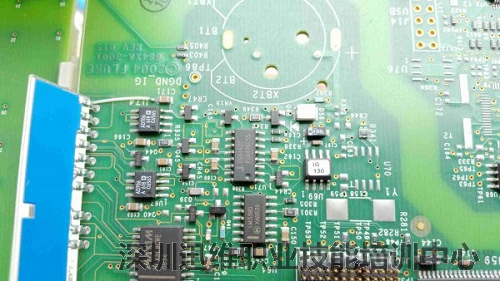

基准是用的LM339。
LM399这颗基准芯片的官方参数：

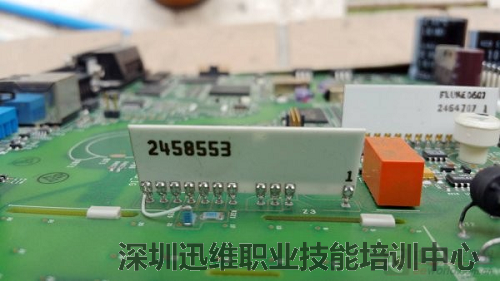

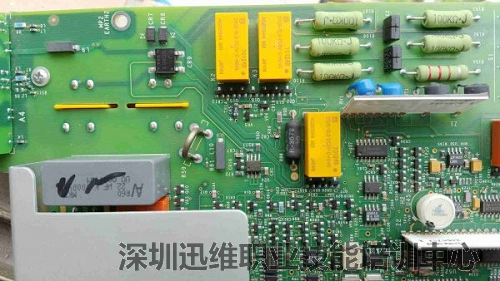

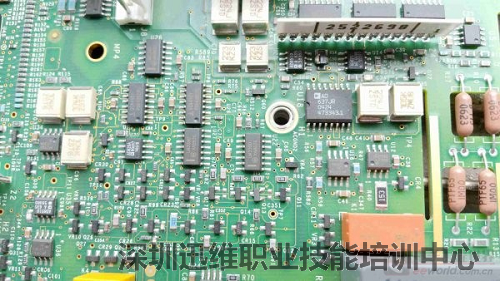

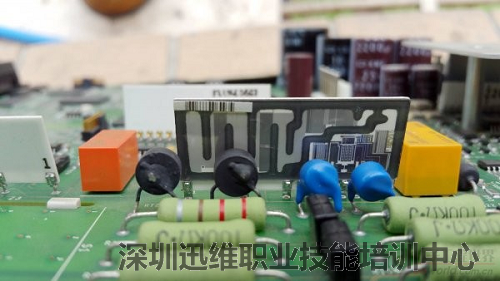

接着看这些高精度的排阻特写。

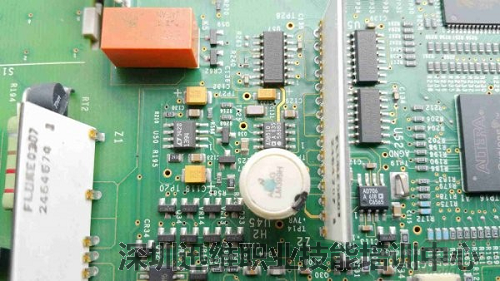

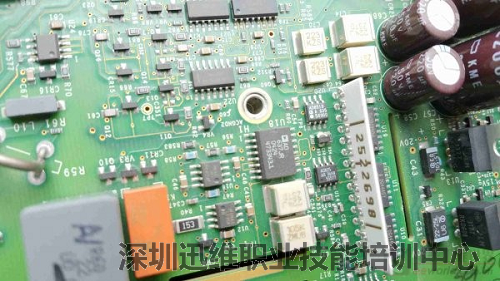

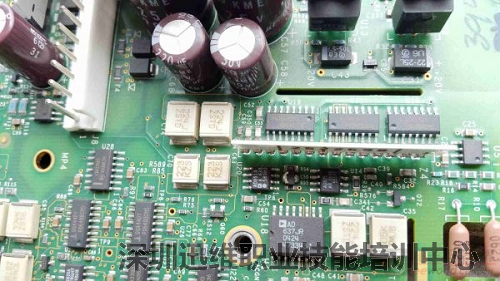

真有效值测量电路，采用ADI公司的AD637真有效值芯片。

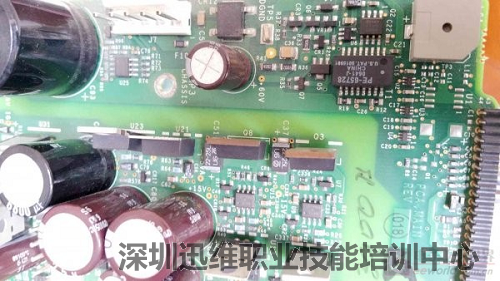

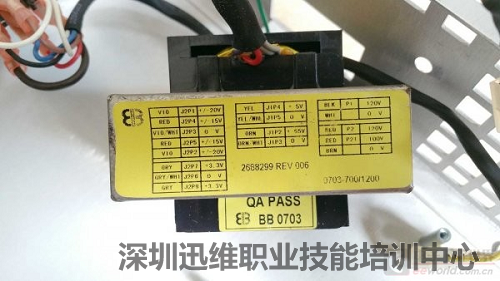

供电部分和蜂鸣器电路。

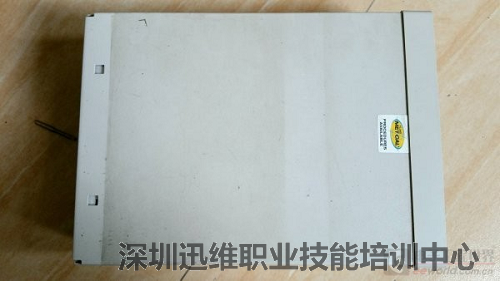

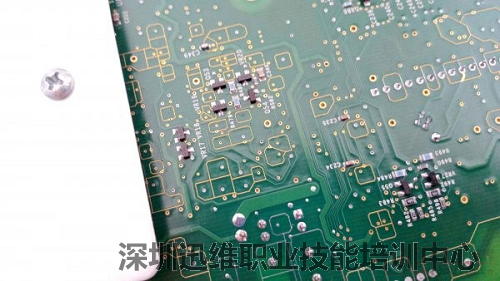

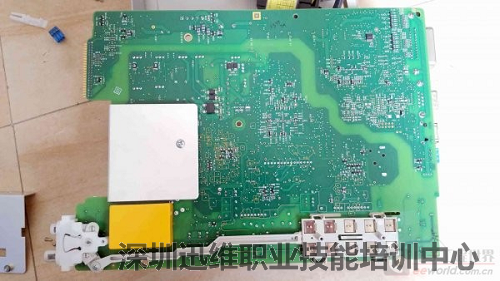

底板特写。

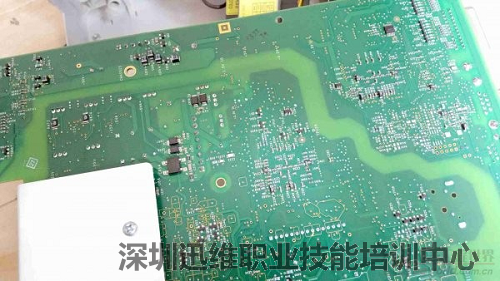

测量和通讯显示电路隔离了。

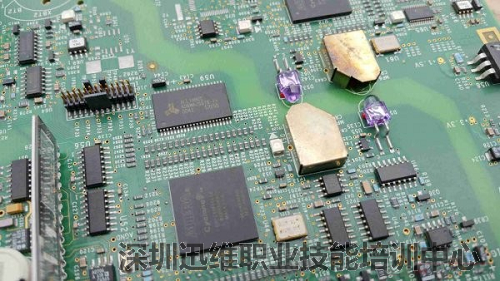

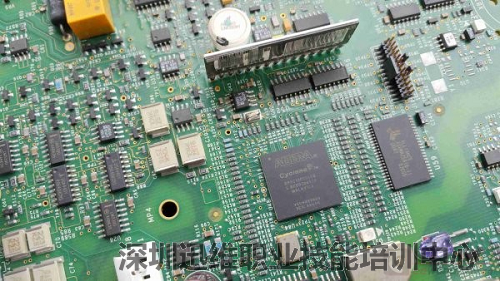

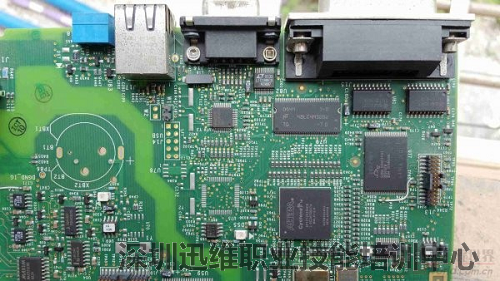

主芯片是个FPGA片子，通讯部分也是，可以看到主电路通过2对红外管子与接口电路进行隔离通讯。
通过福禄克8845A数字万用表拆解来看，这款表质量还是不错的，唯一的缺陷就是设计的这个切换开关，我觉得需要改进下，好在平时一般只用前面板，前后切换用的少，如果按的频繁出故障的几率很大，就要经常拆出来洗刷刷咯。
