　　伍海强，2017.3月迅维实地面授培训手机全科班学员。迅维实地面授培训期间成绩优秀，经过两个月在迅维实地面授培训，从零基础的学员到能够成功修复故障板，以下是他发自迅维论坛的一篇学习维修的过程和感受！


　　时间过的很快一转眼，两个月的初、高级手机维修课程就要结束了，对于我小白一个，以前没有接触过手机主板芯片级维修的，想跟上老师的每天的课程进度，是要以连跑带跳的学习节奏才能跟得上，在一期主要学习小元件，带胶芯片和A6CPU的焊接；下面就讲讲在迅维实地面授培训期间A8CPU的拆装，螺丝柱处飞线，到最后维修故障板的艰辛历程。



　　在迅维实地面授培训高级班练习A8的拆装，重植锡装好后要能亮机是基本功，手工就是要多练才能真正掌握整个过程中每个细节，需要注意的地方，中间只要有任何一个环节出错，前面做的全部白做无用功，需重头来，拆装的步骤在这里就不一 一列举（此处省略……）；在中旬的时候徐老师会发给我们亮机板考核,考核标准就是，拆装重植锡后装回去能亮机。



　　A8CPU考核通过后,就把这块主板A8CPU上左边的螺丝柱打掉,然后把断的线飞好,当时下手重了点,显微镜一看断了5条线，飞完5条线,然后补好绿油固化后开机亮机了。

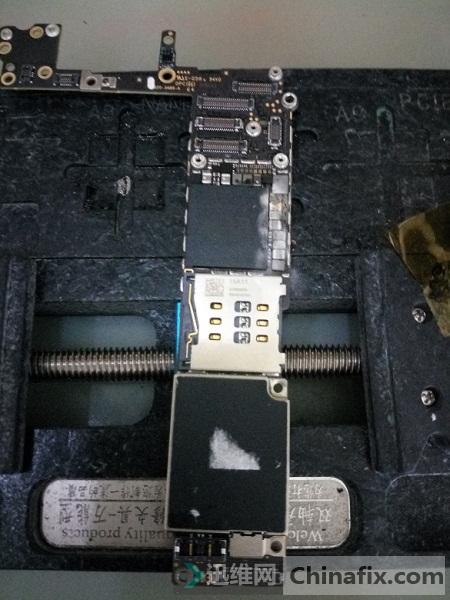

　　飞线考试过了后,终于等到发故障板检修了,拿到故障板后,第一步就是外观的检查,一眼看过去,这板弯得像香蕉一样,上神器(显微镜)扫描。

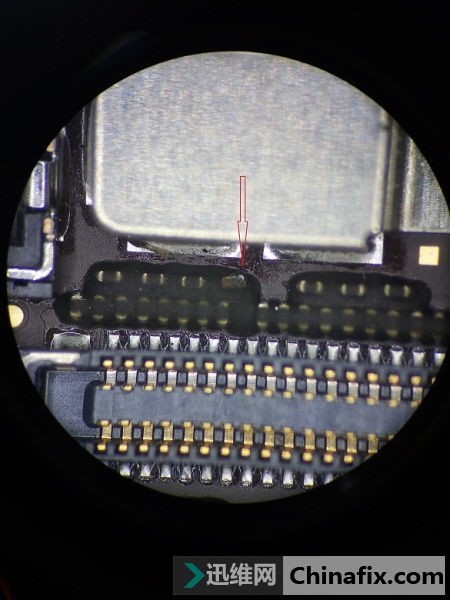

　　J1111连接座有两个引脚有锡连起来了，处理好继续扫描。





　　发现新问题，包胶元件给挑开了一个口子，还有明显放电的痕迹，查位置号是一个L1876的电感。





　　跑电路图。

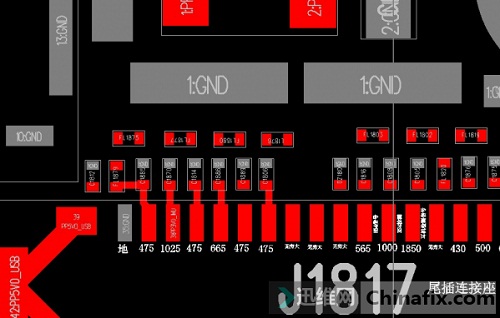

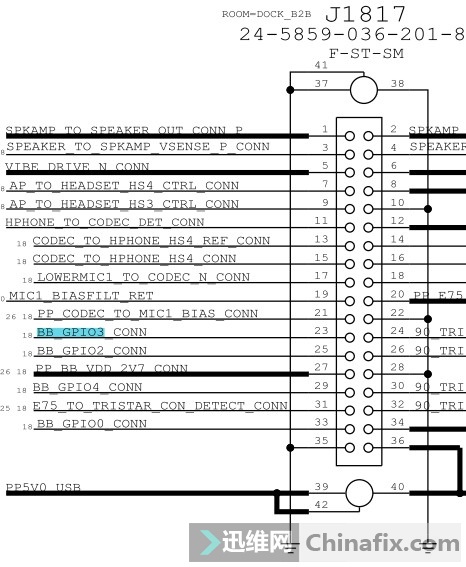

　　此L1876电感，一头连到J1817连接座。

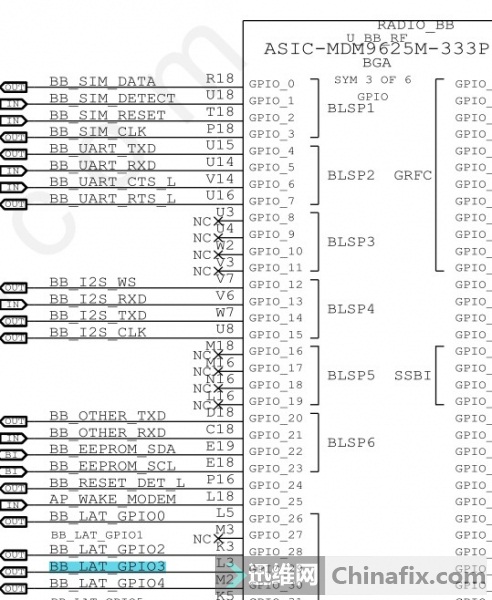

　　另外一头连到基带CPU的L3脚。





　　用万用表打值，已经短路，这招做的好绝，基带CPU已经短路烧坏了。把主板拿给老师确认基带CPU已经短路坏了，让我继续维修其他它故障。

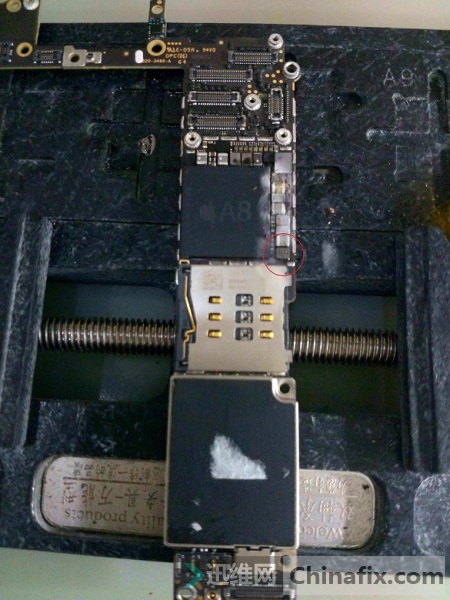

　　主板单板上电，未触发，直接漏电大电流766MA，用手摸到A8CPU周围有点热，熏松香。

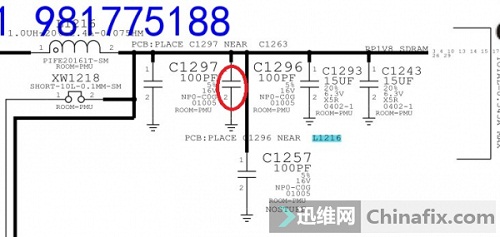

　　根据点位图和电路图，这是A8CPU的PP1V8_SDRAM供电电感，经测量这路供电上的一个滤波电容C1293电容有漏电，拆掉后正常不漏电了。





　　上电触发开机白苹果重启，刷机报错9，用万用表测量逻辑码片阻值不正常，正常的是两个差不多是一样的才对。



　　开始拆A8CPU,处理焊盘，发现焊盘上有几个点因摔过掉点和开路了；这个点是连接硬盘的AP_TO_NAND_ANC_DQVREF信号，这个点是应用CPU的PP1V8_SDRAM的1.8V供电。



　　开始飞线补点，A8CPU除胶，处理焊盘，重植锡等。焊好上电正常，连接电脑，能认出型号，用iTunes刷机，机器刷到后面报错-1，文章开头提到过基带CPU已短路的，到此维修结束。



　　文章有点长，谢谢观看，在此感谢迅维实地面授培训的老师们严厉的教导，你们辛苦了！
