华米AMAZFIT运动手表拆解

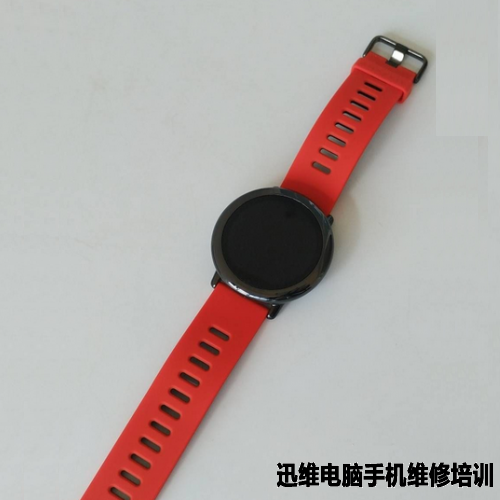

　　开拆之前，记得最好先关机。

图1　运动手表拆解

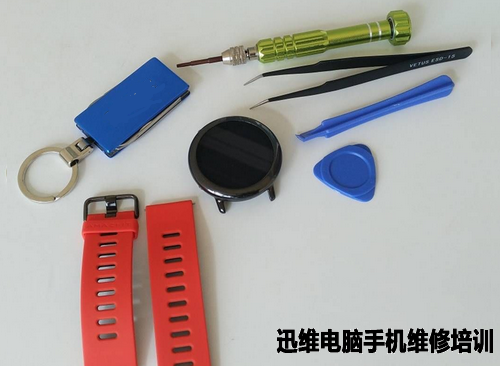

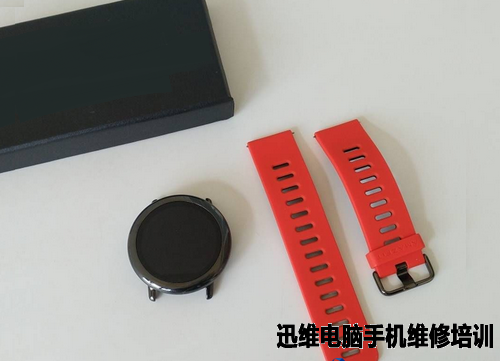

　　先把表链给取下来。这个非常EASY。因为采用了快拆的表带设计，所以轻松就搞下来了。

图2　运动手表拆解

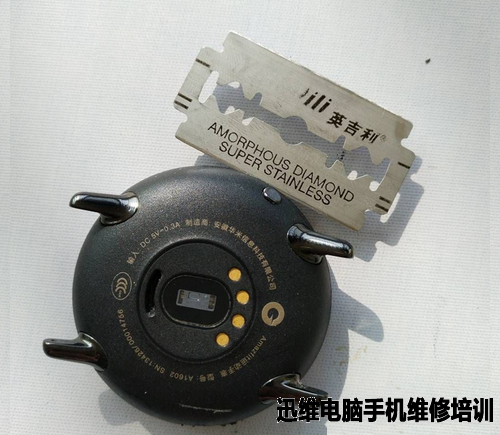

　　华米手表号称IP67防水，推想里面一定使用了防水胶密封，因为不知道内部的结构，所以准备好了刀片，环手表四周切割一次。接口封闭效果很好，手表背面的树脂塑料硬度也很高，很是费了一番力气，终于环四周切割了一次。这样看来IP67防水不是吹，密封效果确实很好。

图3　运动手表拆解

　　切割一圈后，试图撬开表盖，纹丝不动。先尝试上风枪，温度调到260度，吹了几分钟，准备再撬，还是没反应。

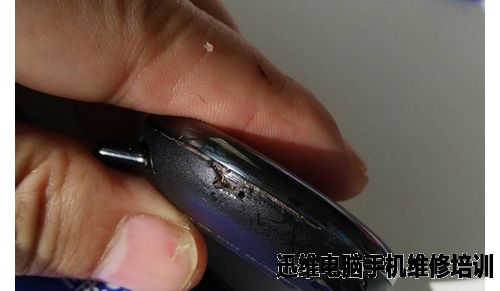

　　只好暴力了。从手表一侧先暴力打开一个口子。

图4　运动手表拆解

　　暴力的结果，看到里面的密封胶了，只是胶得太严实，从这个角度也可以看到，表盘绝对不是贴合到底座的，可以明显看到陶瓷表盘与后盖的嵌入式结合接口。慢慢沿边缘继续撬，撬开之后就可以结合拆机片来处理了。

图5　运动手表拆解

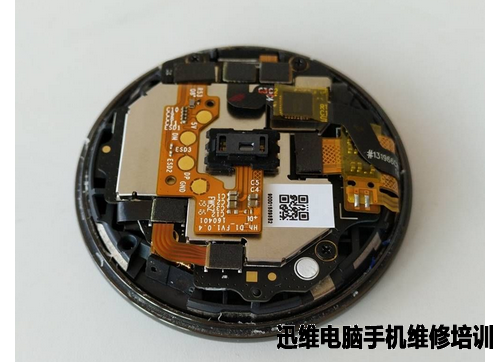

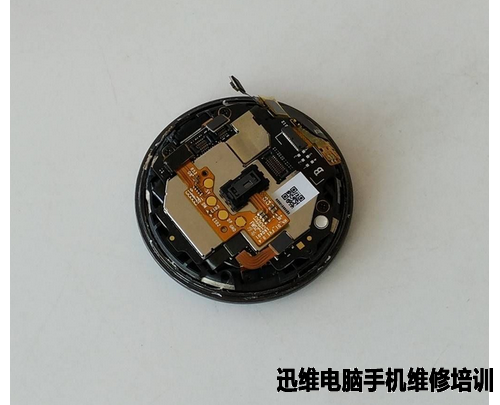

　　拆开后的样子。看到里面设计得非常紧凑，最上面看到许多FPC软线路连接器，稍后再来庖丁解牛。

图6　运动手表拆解

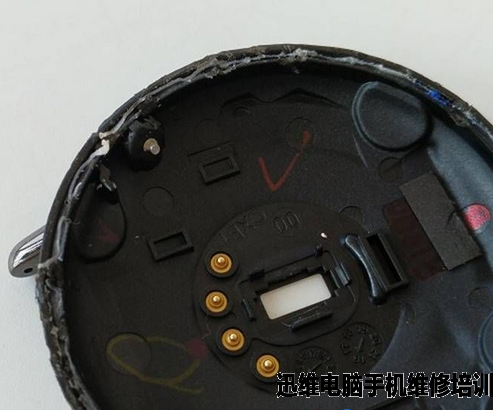

　　面目全非的后盖，可以看到大量的防水胶，中间部位是心率传感器的开孔。

　　到这里发现，表盘就是嵌入到后盖内的，然后辅以防水胶。这种嵌入式的密封方式与很多贴合式的密封方式有极大的差别。对于贴合式的密封方式，只要使用热风台适当加热后，就可以轻松取下密封圈而不用使用暴力方式来拆解。由此也可以推断，AMAZFIT的可维修性，至少对个人用户而言，是相当困难的。

图7　运动手表拆解

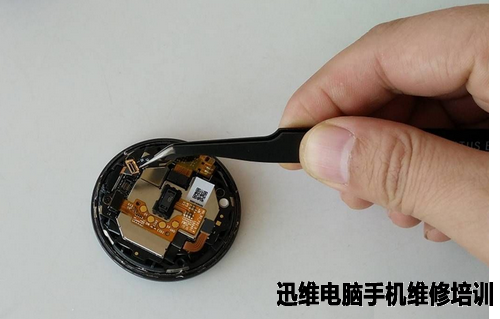

　　用镊子小心的取下FPC接口。特别小心与LCD连接的FPC接头，千万别搞断了，这些小东西可是非常脆弱。

图8　运动手表拆解

　　FPC与PCB的连接都是使用卡扣式连接，用小薄片沿接口四周轻轻向上撬，就可以取下来。现在表面的连接器基本都取下来了，核心电路板与表盘使用4颗螺丝钉固定在一起，得先取下来。

图9　运动手表拆解

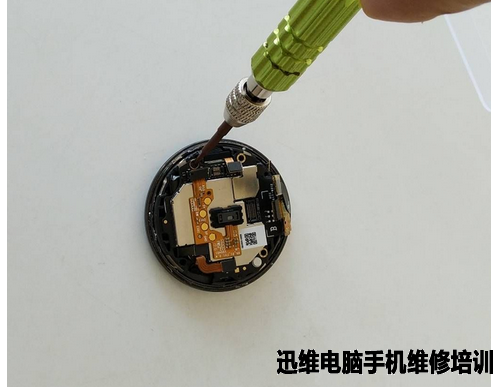

　　拆螺丝钉，一共4颗，其中3颗都很容易看到，另一颗隐藏在电源FPC接口的下面，要先取下电源FPC连接器才可以看到。

图10　运动手表拆解

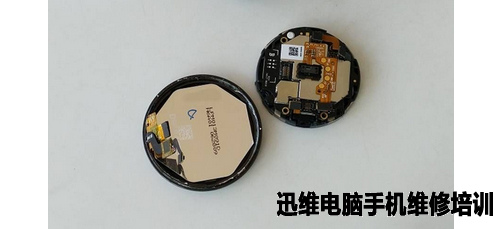

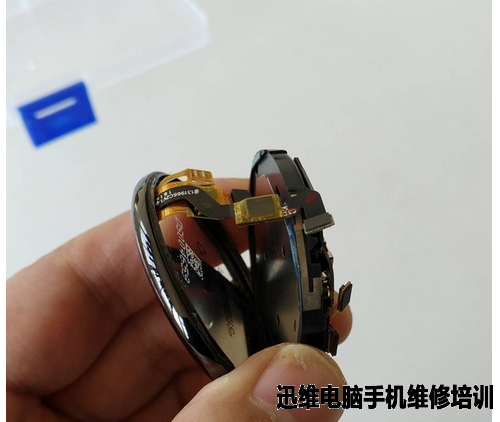

　　取下螺丝钉后，小心的用撬棍撬开与表盘的连接，看起来就是这个样子了。表盘与LCD显示屏已可以分离。

图11　运动手表拆解

　　分开了。

图12　运动手表拆解

　　这是光线传感器及LCD与主板的连接接口。使用胶水粘在PCB表面的屏蔽罩上，要先把它取下来，然后才能拆除屏蔽罩。

图13　运动手表拆解

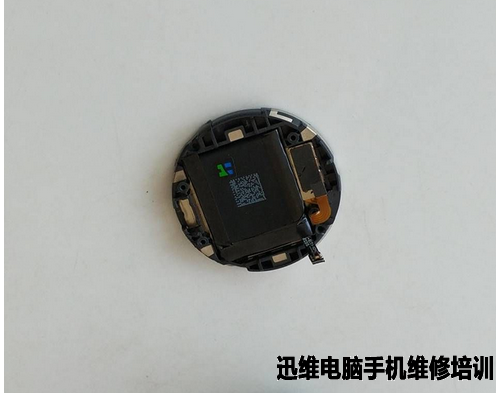

　　华米手表电池，固定在底板内部。

图14　运动手表拆解

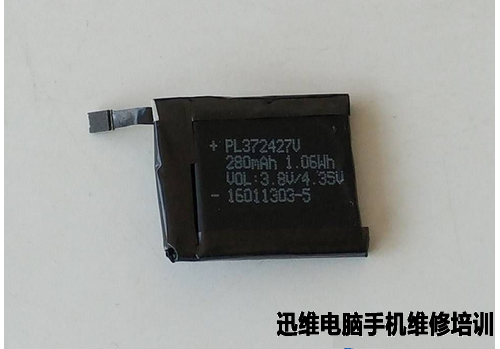

　　电池取出来，看到容量是280mAh，与宣称一致。该电池遵循IEC62133-2012工业标准制造，安全性能应该不错，网上没有找到该电池的产品资料。

图15　运动手表拆解

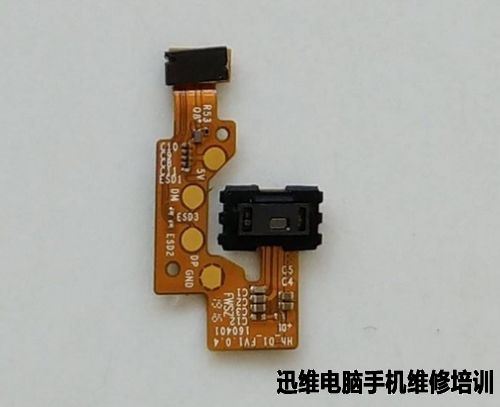

　　心率传感器，为了更好的与主板连接，传感器除了直接焊接在PCB上，其它的都是使用的FPC柔性电路板。

图16　运动手表拆解

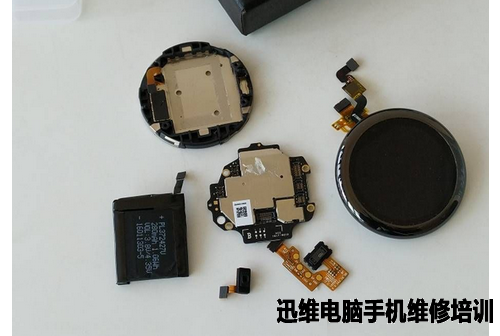

　　主要的部件都来了。注意表盘上引出的接口一个是触摸屏用；另一个是光线传感器，收集光线强度。

图17　运动手表拆解

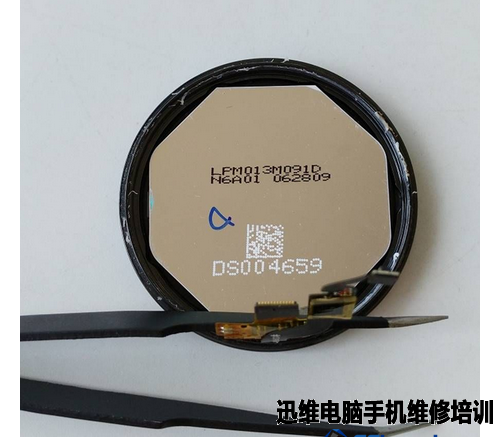

　　表盘下面的LCD。

图18　运动手表拆解

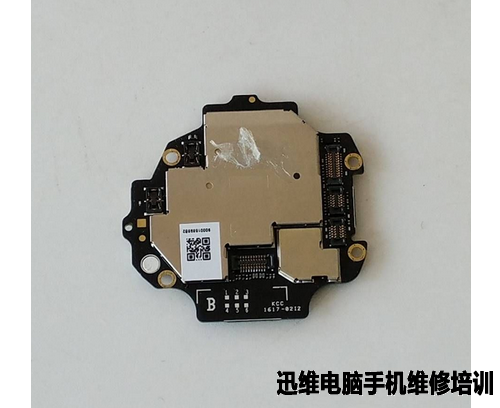

　　华米手表主板，上面使用的金属屏蔽罩，要看里面的内容，还得继续拆。

图19　运动手表拆解

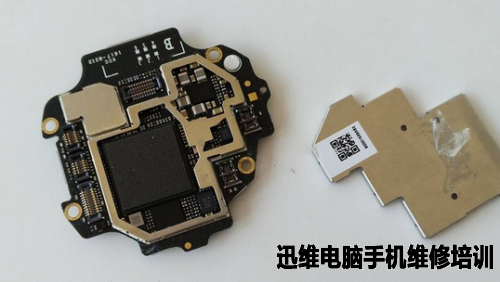

　　撬开，终于看到里面的主要功能部件了。这是位于存储器上面的屏蔽罩，采用卡扣式设计，沿四周撬动就可以取下来。

图20　运动手表拆解

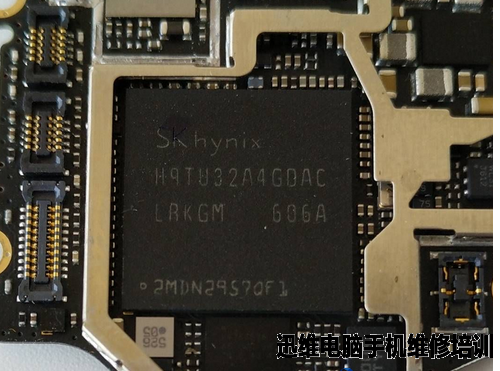

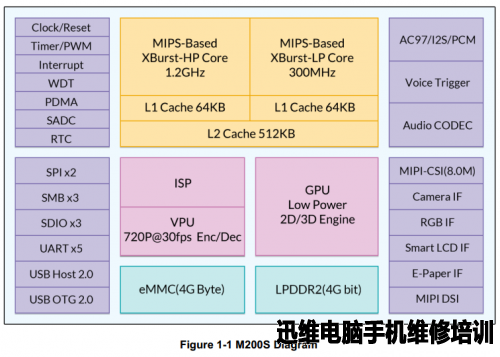

　　中间硕大的，原来以为是CPU，一看不是，啥，海力士的内存，4Gbit大小，也就是512MB的RAM，同时还包含4GB的EMMC存储器。实际上这东西另有玄机，AMAZFIT使用的CPU是君正M200S，这是一颗高度集成的CPU，远不止是CPU这么简单，下面是M200S的官方CPU框图。

图21　运动手表拆解

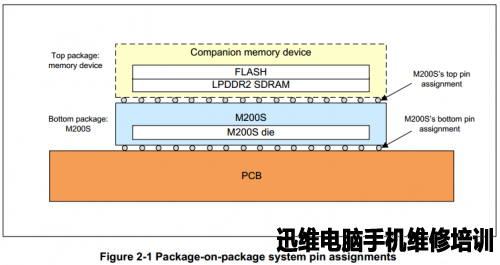

　　查阅M200S的数据手册，能看到其封装描述，如下图：

图22　运动手表拆解

　　该CPU由三层组成：第一层(最上层)是4GB的FLASH，其次是LPDDR2 SDRAM，最下层才是M200S的核心！这种形式的封装有个术语叫POP(Package on Package)。

　　M200S CPU内包含XBurst CPU双核 (1.2GHz/300MHz)，实现可穿戴式设备级的超低功耗 (0.07mW/MHz)，加上可穿戴设备级的超小封装 (7.7 x 8.9 x 0.76 mm)，可谓完美！

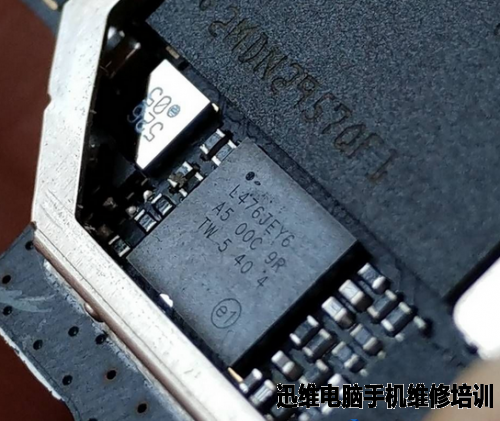

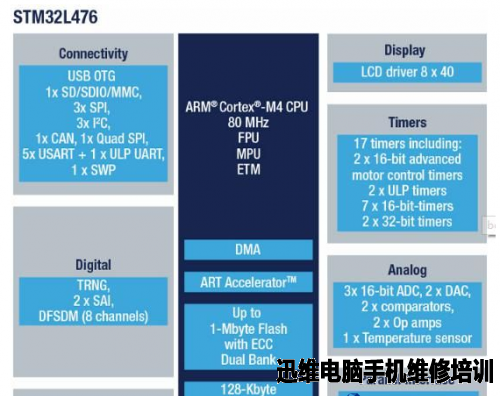

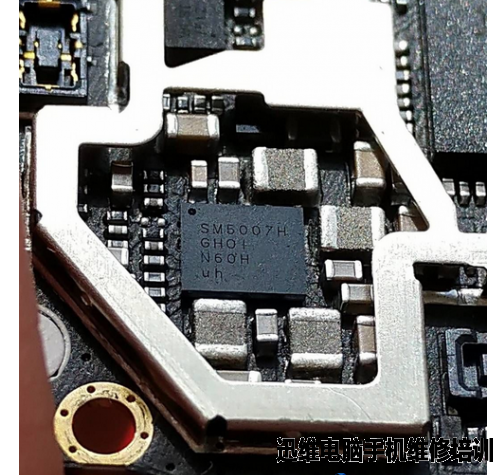

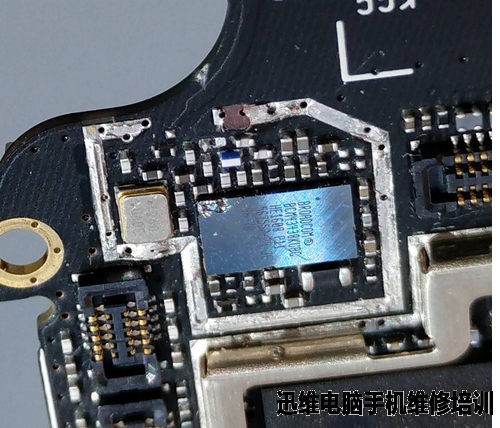

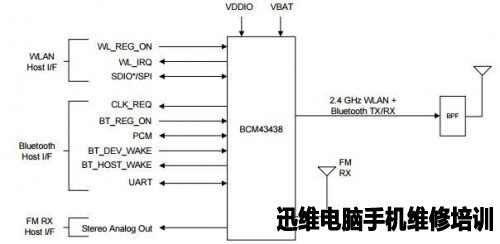

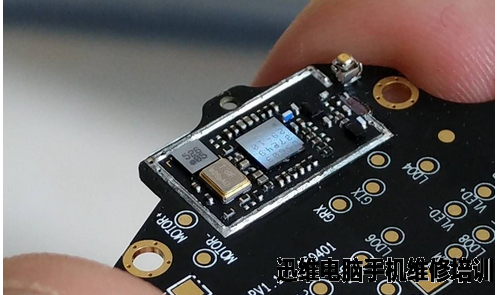

　　除了M200S外，AMAZFIT手表内部还使用了一颗STM32 L476微控制器，是STM32 L4低功耗升列中的主流产品。

图23　运动手表拆解

　　前面提到AMAZFIT的待机功能及运行时间都相当可观。一者是M200S的低功耗，另外则是得益于STM32L476的低功耗特性。为什么还要加入STM32L476呢? 相信你也注意到了，AMAZFIT上集成了众多的外设，如SDRAM、EMMC及众多的传感器，M200S需要多少引脚才能与之连接啊。所以需要另外一颗MCU来连接其它外设，辅助M200S采集数据。

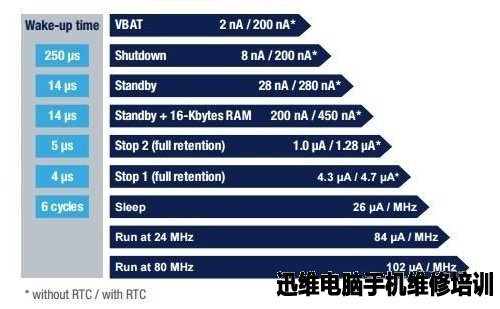

　　ST意法半导体一直是超低功耗MCU的领导者以及性能助推者。得益于意法半导体微控制器系列的高度灵活性，ST构建了新型架构，达到了同类最佳的超低功耗特性。基于内置FPU的ARM Cortex-M4内核以及意法半导体ART Accelerator加速技术，STM32L4系列在80 MHz的CPU频率下性能可达到100 DMIPS。STM32L476的主要功耗指标如下：停机模式(Shutdown Mode)下只需消耗30nA电流；待机模式下最低只需消耗120nA电流。
