机器型号：三星R460（独显）



　　故障现象：不开机



　　维修过程：



　　接一台三星R460，客户描述说能亮灯但不显示。拿到机器后，先上电进行故障现象确定，发现为能触发不开机。电流跳变到0.46，整机下触发才到0.46，这是电流偏低，属于有电压没有输出。



　　拆机测量各大电感的对地值，阻值差不多。对裸板通电测量待机下3-5V均有触发，发现北桥旁边有个电感没有电压，而且CPU供电也没有，按照上电时序要先修桥旁边的电感。

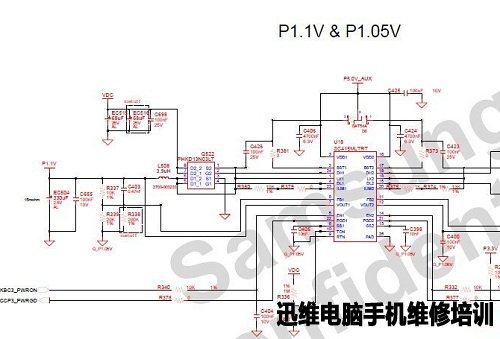

　　打开图纸，找到这个电感的电路图，发现这个电感的管理IC是同时管理1.05V和一个1.1V的管理芯片。如图：



三星R460不开机维修 图1



　　这个图纸跟3-5V的模式差不多，这个是1.05V有输出 1.1V无输出，这两个电压一个不出不会影响另一个，说明它们两个是分开的。所以把重点集中在1.1V这边。



　　通过图纸可以看到，图中的3脚2脚是供电 ，24、4、1、23、8、7等为控制侦测反馈脚，5脚是开启信号，22脚为电源好信号。这个1.1V的工作条件是有供电和开启信号就行。两个条件都满足了，但还是没有输出，怀疑是IC本身的问题。



　　换上一个同样的IC后，测得1.1V电感电压出来了，再去修CPU，发现CPU的供电也有了。再看图纸才明白，原来1.1V的电感出来后5脚发出的PG（电源好信号）是直接到了CPU的供电IC的，CPU供电IC没接到这个信号是不会有CPU供电输出的，电压都出来之后插上屏触发，开机显示，OK！故障解决。



　　整机装好再进行测试，来回开机几次都没问题后，再将主板进行装机，维修到此结束。

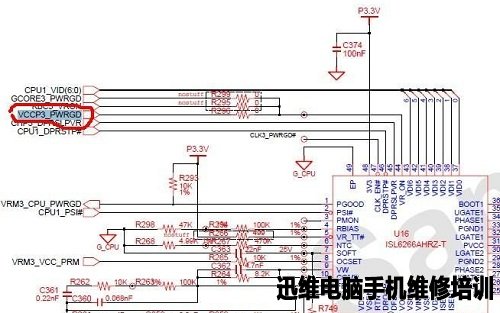

三星R460不开机维修 图2

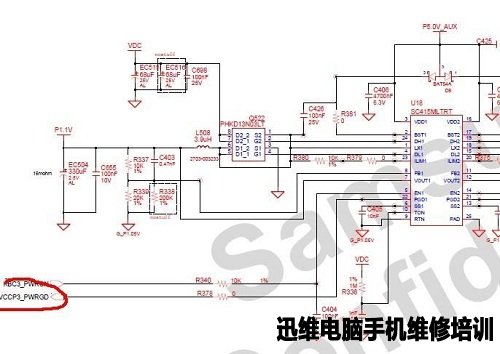

三星R460不开机维修 图3
