【机器型号】神舟Z7-KP7GZ笔记本

【主板版号】GK5CN6X REV:1.1

【故障现象】笔记本闪屏

【维修过程】

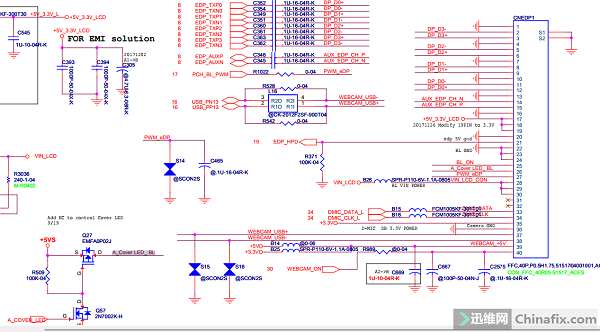

　　收到神舟Z7-KP7GZ笔记本，开机显示开始就闪屏，狂闪的那种。不管搬动屏幕没有任何变化。开始想着会不会是屏幕问题。拆机，换了一块高分屏，不闪了，只是亮度无法调节，心想会不会要原装屏幕才行，换原装屏还是闪屏。于是转移方向，测量屏线，都是通的。那只能是主板问题了打开图纸，定位到屏显接口。如图：



　　测量上面的相关电压，得到如果下图数据：



　　这个有些信号看不懂，比如这个A_Cover LED_ BL。于是到论坛搜索。嘿，还真搜到一个，链接https://www.chinafix.com/thread-1275026-1-1.html，说这信号正常似乎0v。而这台是5v，于是按照他的做法把图一Q27去掉。




　　去掉之后，上电测试，完美亮机，故障排除，维修到此结束。
