【主板型号】华硕B85M-VIEW PAKER主板

【故障现象】主板触发掉电

【维修过程】

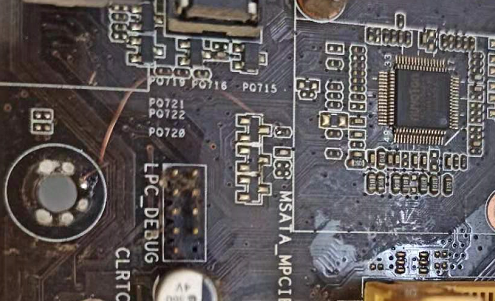

　　收到一华硕 B85M-VIEW PAKER故障板，主板上机秒掉，无复位，不自动重启，能再次触发。在论坛里找到维修指南。先把O_PWROK接地，这样主板就不掉电了。

　　测量CPU,南桥，内存供电都正常。

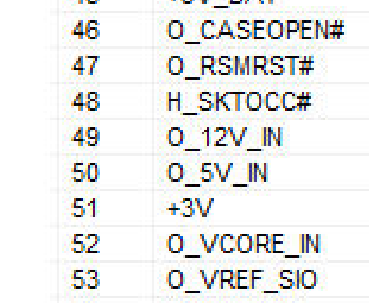

　　IO的49脚与50脚的电压检测1V也正常。没有点图没办法只能测试整板三极管与场管了。当测试到CPU上方一个三极管时发现异常。

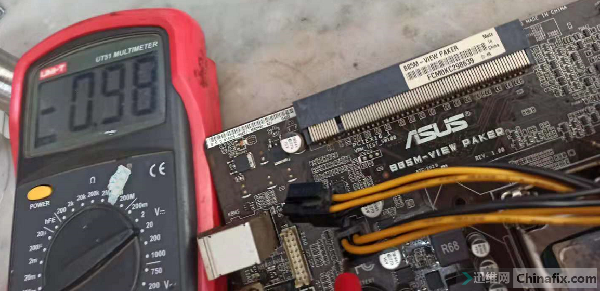

　　三极管基极是0.98V。

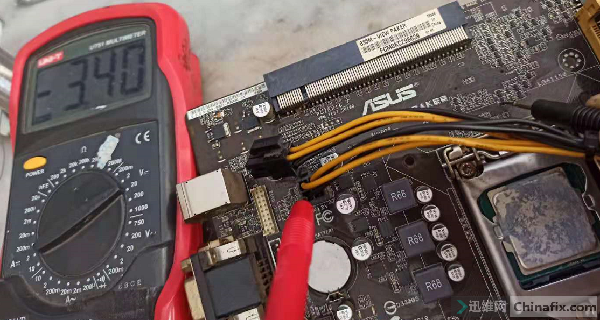

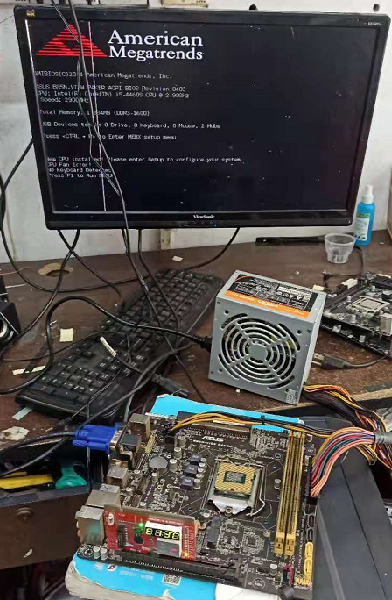

　　集电极是3.4V，因为发射极是接地的，正常应该为0V才正常。更换后正常开机。
