笔记本主板LS41P MB掉电 反复触发维修案例
笔记本主板 版号：LS41P MB 12293-1

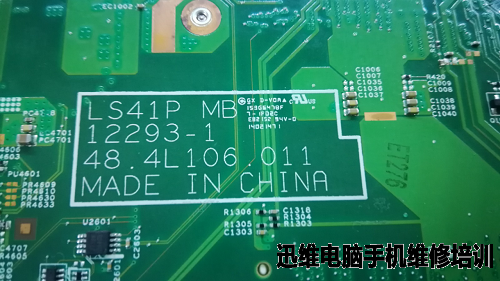

笔记本主板版号
故障现象：笔记本主板0.5A掉电，能反复触发。
维修过程：
接手后，发现笔记本主板上网卡芯片没有，还有就是3V 5V的电容换成了现在的。如图：

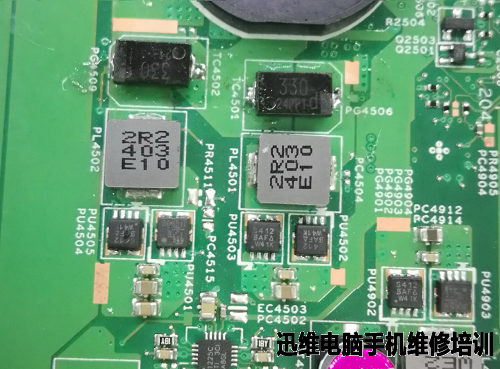

被更换的电容
换成这种电容，我也不知道耐压是多少，所以还是把它先换回来。

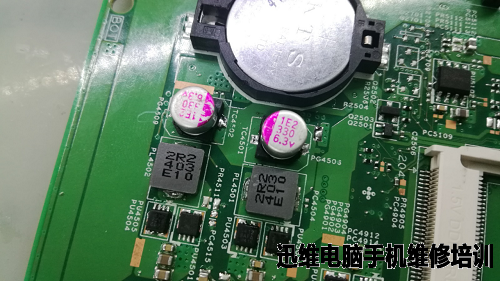

更换后的电容
接着上电试机，和客户描述的一样，笔记本主板触发到0.5就掉电，掉得很快。
用示波器打3V 5V很正常，很平顺。但是用万用表测待机时，发现3V 5V出来就掉，等一会儿再出来再掉，一直重复。再进一步测试发现，开启信号一样，把3V后面断开后，3V 5V稳定不再掉了。
看着断开后级稳定了，以为后级有短路，测转换管后级都没问题，感觉后级问题不大，再回来测51225发现LDO3 5也不掉。这说明问题还在前面而不是后面。

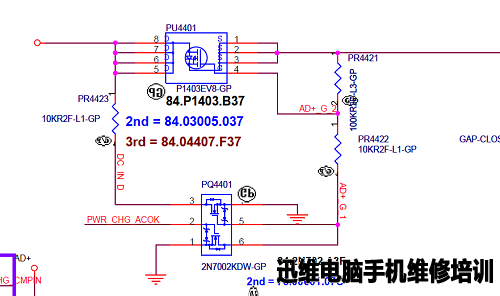

电路图
没看到PU4401，但是一眼看到PQ4401，测试5 6脚都是18V，肯定不对。经过测量后，直接换个BQ24737，故障排除了。笔记本主板掉电 反复触发故障完美解决。
——完——
