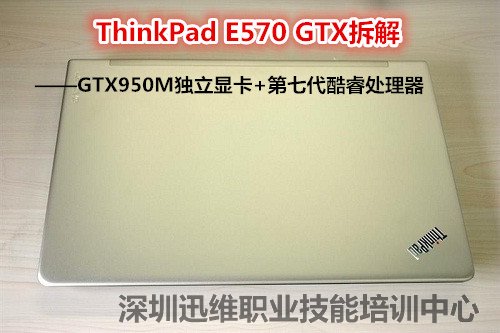

ThinkPad E570 GTX拆解 图1

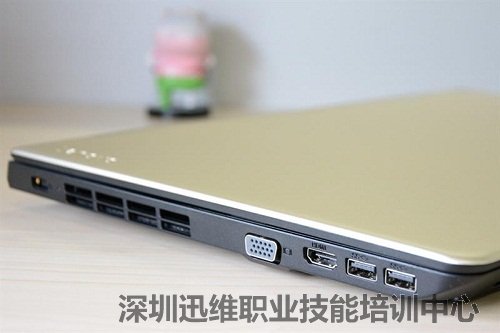

　　ThinkPad E570 GTX具体配置方面，ThinkPad E570 GTX不仅首次配备Nvidia GeForce GTX 950M独立显卡，GDDR5 2GB独立显存，还使用了最新的第七代酷睿处理器，存储方面则采用128GB SSD 1TB组合硬盘。采用USB3.0以及HDMI等接口的同时，没有抛弃传统的VGA，如今大多轻薄本都抛弃了VGA接口，在使用中往往需要单独购置转换头，作为经典办公本的ThinkPad系列，商务系列的接口的确更加实用。那么它的内部如何呢？本文对ThinkPad E570拆解来了解一下吧！



　　在对ThinkPad E570拆解前，先看它的外部结构！



　　ThinkPad E570 GTX的外观尺寸为379mm x 261mm?4mm，相比之前的E系列略有轻薄，重量约2.5kg，相对于15英寸的屏幕来说，携带也不是问题，大尺寸屏幕。

ThinkPad E570 GTX拆解 图2

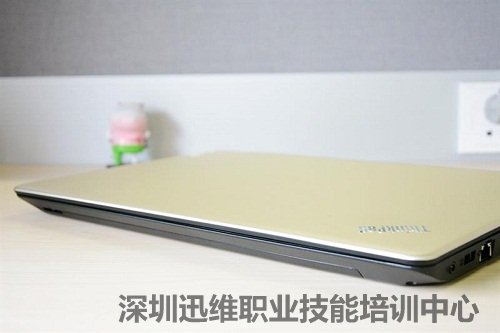

　　机身前端，斜切设计，在视觉上显得轻薄，而且利于屏幕的开启。

机身前端 斜切设计 图3

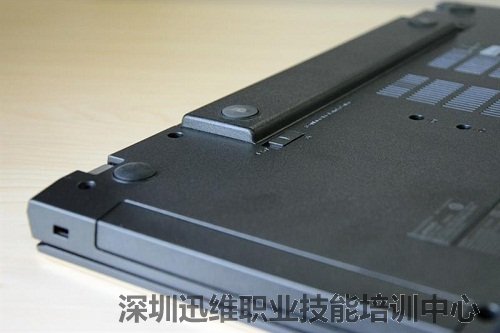

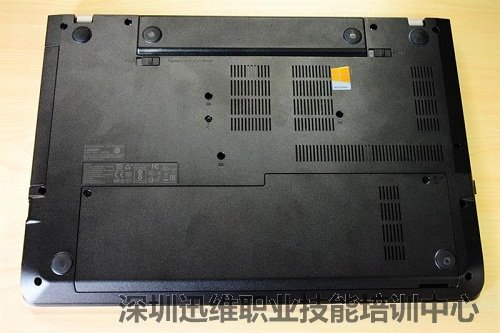

　　下面正式对ThinkPad E570拆解。ThinkPad E570 GTX的D面，没有采用一体化设计，依然是外置电池，独立升级仓，优势也是显而易见，电池是凸出设计，这点毫无疑问是增加了厚度。

外置电池 凸出设计 图4



　　实际上这款机器的电池凸出问题，只是部分机型，跟销售渠道有关，如果是在线下购买的，可能同样机型的电池是平的，而线上的机型就是凸出的，所以，也就是说大家在不同的渠道获得的机型，可能会有差异，但整机性能配置是一样的，无须担心。

电池凸出  图5

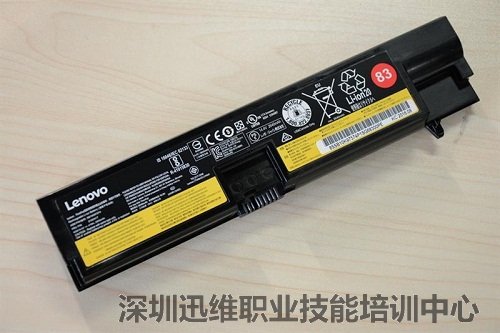

　　我一向还是比较偏向于青睐可拆卸的独立电池，尤其是当对机器进行拆机、清理、升级的时候，取下电池是十分容易的事儿，而且当使用几年后，可能最先消耗掉的就是电池，更换也就十分简单。

拆卸的独立电池 图6

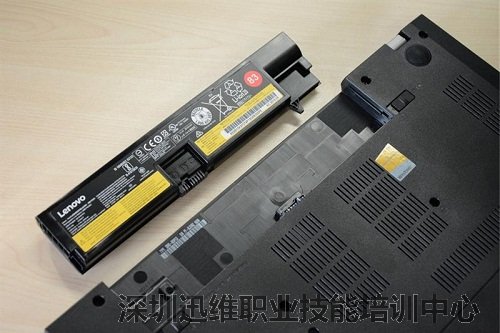

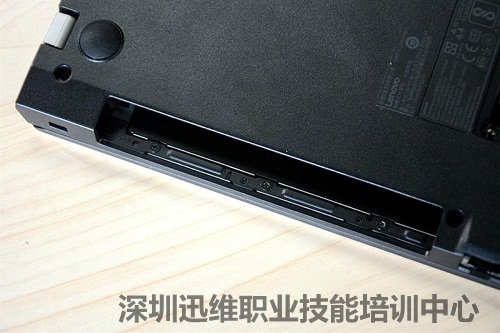

　　电池仓，内部也有螺丝，所以在拆机前，首先就要取下电池，第一是断电，第二就是查看里面的螺丝。

拆卸下来的独立电池  图7



　　独立设计的升级外壳。

独立设计的升级外壳 图8

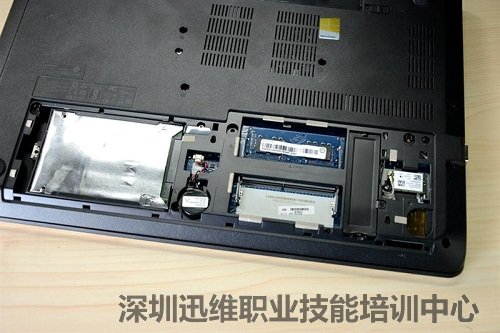

　　左侧白色锡纸贴的位置上硬盘，没有螺丝，向后推即可取出，中间两个内存条，可以再升级一个；内存槽右侧的黑色条形，是SSD硬盘仓的盖子，需要卸一个螺丝取下，左右侧是无线模块，比较小，也需要取下。

ThinkPad E570 GTX拆解 图9

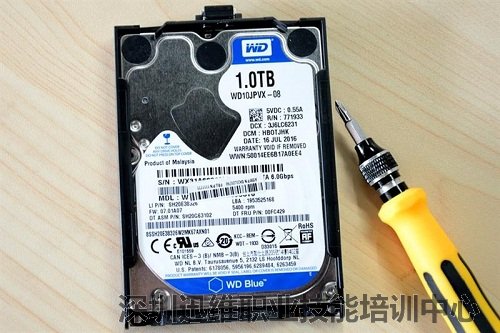

　　西数1TB机械硬盘，5400转速。

西数1TB机械硬盘 图10



　　Ramaxel，记忆科技旗下的内存品牌。

ThinkPad E570 GTX拆解 图11

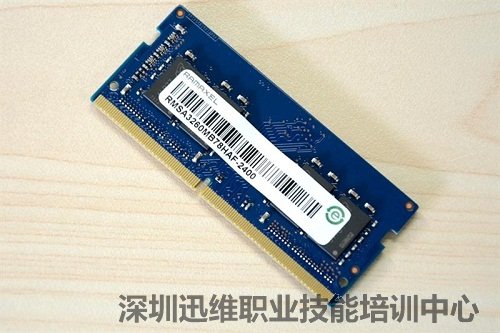

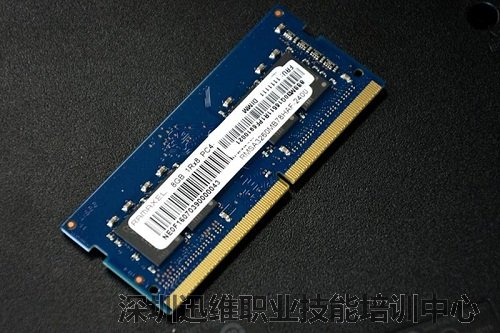

　　单条8GB DDR4 2400MHZ内存。

单条8GB内存 图12

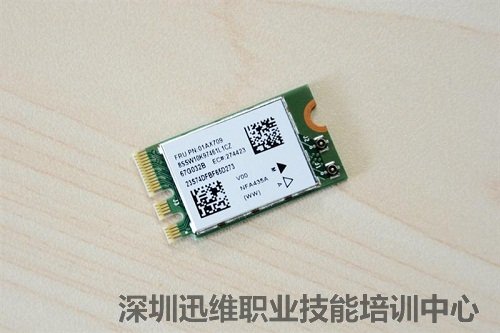

　　无线模块，应该是IBM品牌的，体积比较小。

无线模块 图13

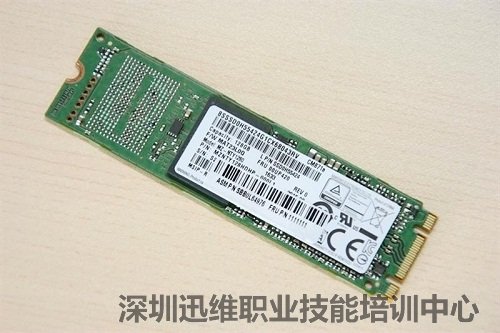

　　三星128GB 固态硬盘，型号MZ-NTY1280。



三星128GB 固态硬盘 图14

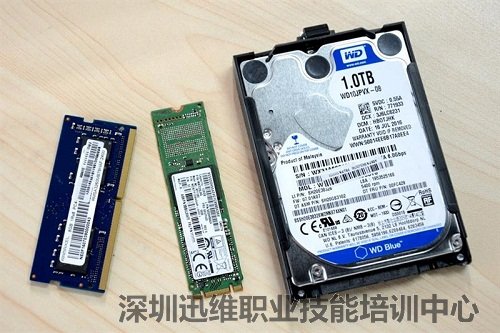

　　存储三件。

存储三件 图15

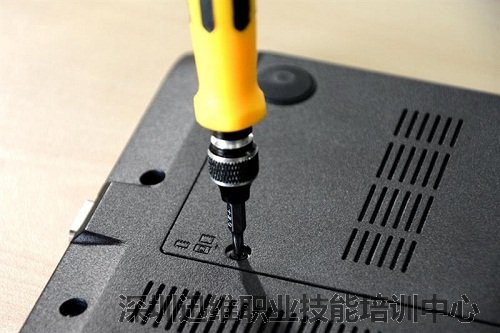

　　把后面能看到的螺丝都拆下来，以及隐藏在光驱仓内的三颗螺丝。

拆解后面的螺丝 图16



　　拆下后面的螺丝后，就可以取下键盘，因为键盘下还有固定的螺丝，拆下后才能取下主板。

ThinkPad E570 GTX拆解 图17

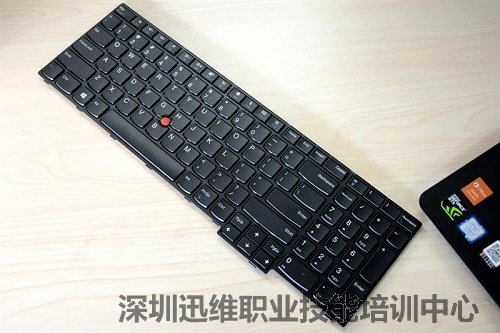

　　独立键盘。

独立键盘 图18



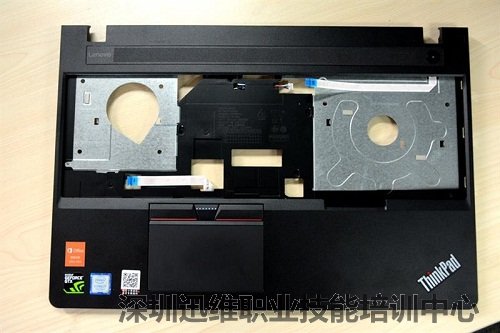

　　确认螺丝都拆下后，C面板就可以取下了。从机身转轴的空隙处就可以轻轻撬开，逐渐小心的把前面卡口处卸下，再拆卸的独立电池，不用拽断，以及记清所有的连接线位置。

拆卸时记清连接线位置  图19

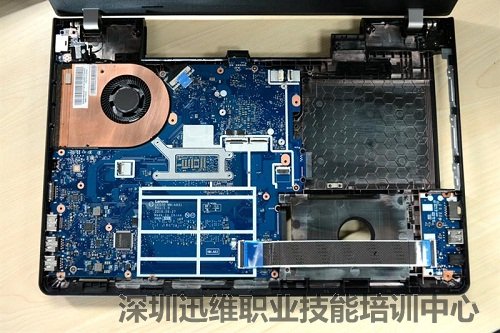

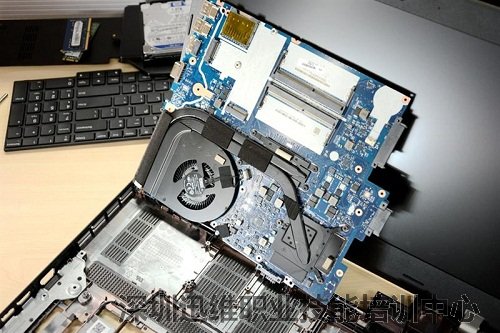

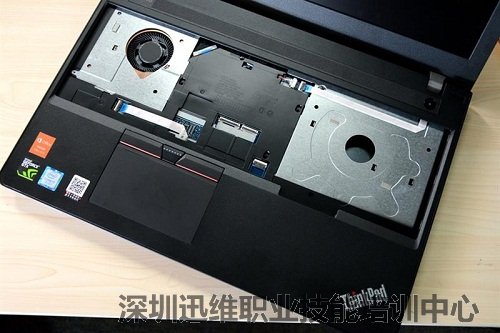

　　这样就可以看到这款笔记本的内部结构了。左侧蓝色的主板和散热区域，右侧是存储区域，可以看到散热区域的风扇还是占了很大的面积，如果不是最大化消耗，散热不成问题。

笔记本的内部结构 图20



　　联想主板，更多的是采用了排线方式，接口面板与主板是分离的。

联想主板 图21

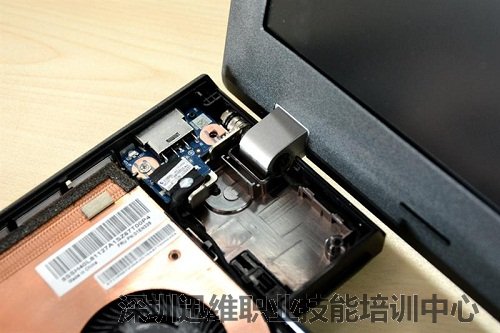

　　转轴，不能180度，但还是很稳固的。


转轴部分 图22



　　固定主板的螺丝不太多，主要把连接的线仔细拆下即可。

ThinkPad E570 GTX拆解 图23

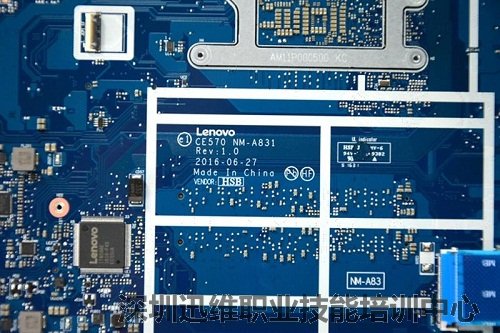

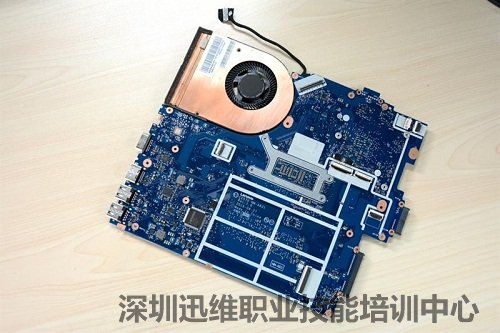

　　联想主板。

联想主板 图24

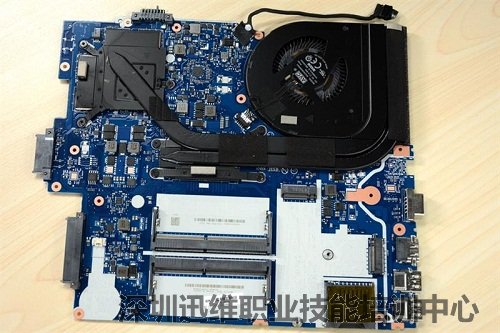

　　主板正面，黑色区域是散热管，覆盖了CPU和显卡显存，白色区域是内存和SSD连接。

主板正面 图25

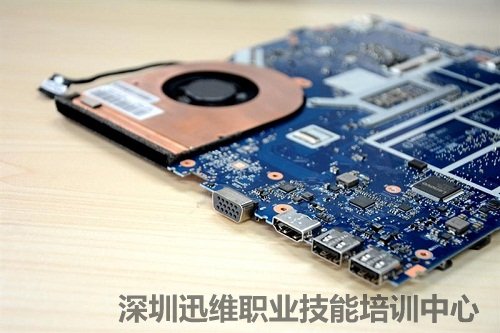

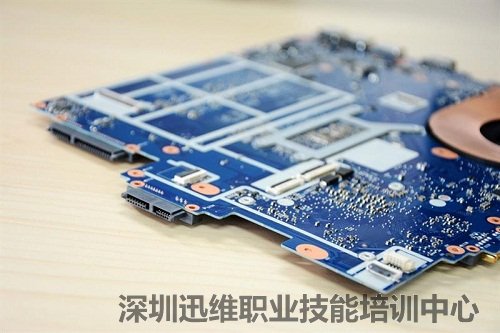

　　边缘的接口。


边缘的接口 图26



　　机械硬盘接口处。


机械硬盘接口 图27

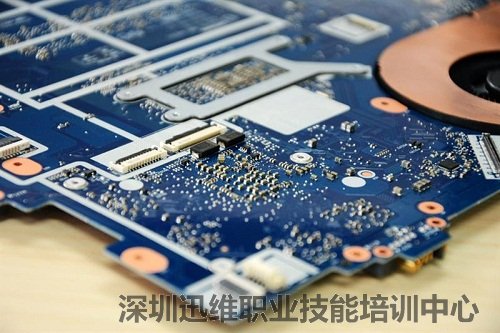

　　密密麻麻的焊接元件，贴片电阻、电容，以及IC模块，看着很密集。


密密麻麻的焊接元件 图28

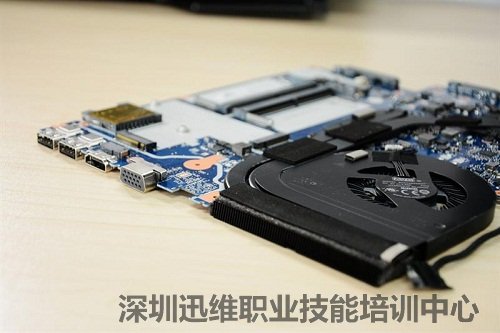

　　散热口，以及接口。


ThinkPad E570 GTX拆解 图29

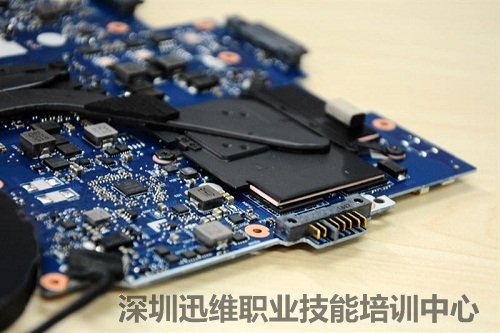

　　电池连接处，黑色散热片下面，略湿的地方是贴片，下面是显存颗粒。


ThinkPad E570 GTX拆解 图30

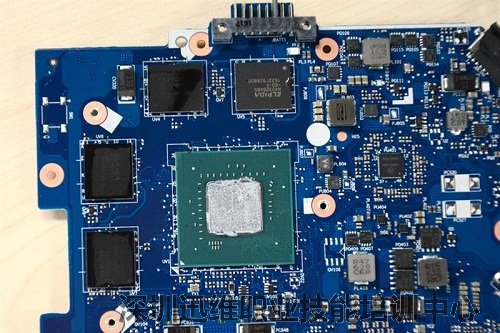

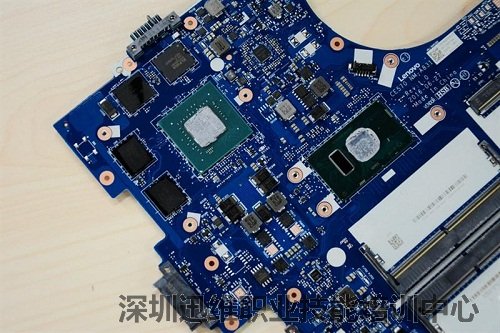

　　左上角是GTX950M的独显，四颗独立2GB的显存；靠近内存槽的是处理器，第七代酷睿i7-7500U处理器，双核2.5GHz，代号Kaby Lake -U/Y，TDP15W，集显英特尔620。

ThinkPad E570 GTX拆解 图31

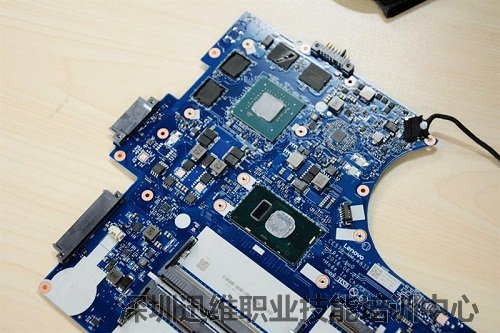

　　换个角度看看处理器和显卡周边。


ThinkPad E570 GTX拆解 图32



　　2GB显存，尔必达显存颗粒，类型是GDDR5。


2GB显存  图33

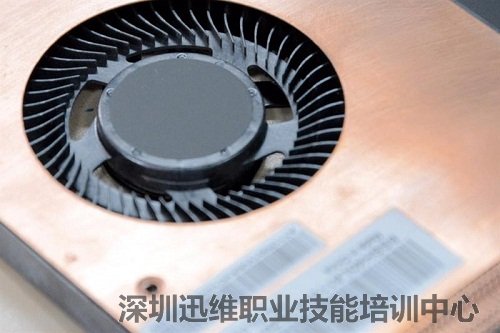

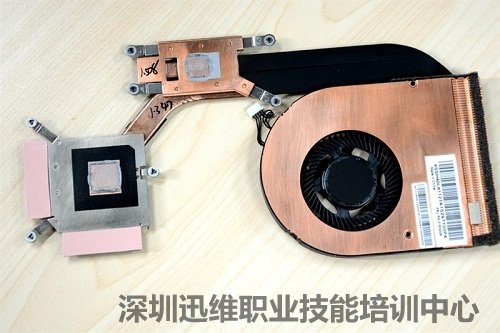

　　散热系统，铜管的长度不算很长，但是覆盖在风扇上的面积很大。风扇可独立拆开，但如果更换，一般都会整套更换，市场上几十元的小风扇，性能肯定赶不上这个。

ThinkPad E570 GTX拆解 图34

独立拆卸风扇 图35



　　总结：ThinkPad E570 GTX拆解全部，连拍照，大约耗费1.5小时，如果再让我拆解一次，拆装20分钟应该轻松搞定！也就是说，拆解中基本没有什么困难，就是拧螺丝和拆排线，螺丝的型号并不很复杂，这点还是比较赞的。



ThinkPad E570 GTX笔记本  图36
